1．功能

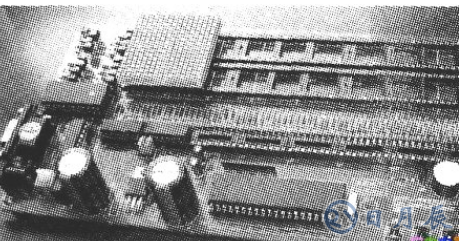

16×16點陣顯示屏學習板如下圖所示，LED顯示屏各點亮度均勻、充足，可顯示圖形和文字，通過文字圖像取模軟件獲得數據碼，可以顯示各類圖形或文字。穩定、清晰、無串?dāng)_，圖形或文字顯示有靜止、移入移出等顯示方式。

2．基本原理

16×16點陣是用4個8×8點陣屏拼合而成，8X8點陣LED工作原理說明：8×8點陣共需要64個發光二極管組成，且每個發光二極管是放置在行線和列線的交叉點上，當對應的某一列置1電平，某一行置O電平，則相應的二極管就亮；因此要實現一根柱形的亮法。對應的一列為一根豎柱，或者對應的一行為一根橫柱，因此實現柱的亮的方法如下所述：

一根豎柱：對應的列置1，而行則采用掃描的方法來實現；一根橫柱：對應的行置O，而列則采用掃描的方法來實現。對于點陣移動顯示的方法有很多，最簡單的方法就是你先對你的點陣的每個點標上序號然后畫出變化后的點陣圖找到對應的點然后總結規律這樣你可以寫出任意的屏幕變換。舉個例子：16×16點陣左移，取字模自左到右自上到下，那么移動就是將后一列移到前一列。行驅動采用7411C154（4—16線譯碼器）及PNP三極管。列驅動采用74HCC595移位寄存器將控制位級連接入單片機，每個74H1C595數據輸入端單獨接單片機。16×16點陣模塊由4塊小的8×8點陣模塊通過級連而拼成，共16行，16列。

板上資源有STC89C51單片機芯片。支持串口ISP在線下載，4個8×8點陣顯示模塊（組成一個16×16點陣）、全板總共可擴展成16個8×8點陣顯示模塊（組成四個16×16點陣，最多同時顯示4個漢字），4位按鍵輸入、一個手動復位按鍵、蜂鳴器。
