近日，芯海科技CS32G020正式通過了USB-IF協會USB PD3.0雙向認證測試，在USB-IF官網，可以查詢該芯片的認證TID號為1047。

正是因其背后芯海MCU在PD領域多年積累的超前研發實力， CS32G020領先的技術、過硬的產品質量及兼容性率先得到了協會的認可。CS32G020目前是國內唯一通過了USB IF協會PD3.0雙向認證的芯片，充電和放電均通過驗證測試，為高端旗艦產品的MCU首選。

值得一提的是，CS32G020還支持雙向的華為超級快充。據悉，3.22芯?？萍紝⒓?019年（春季）USB PD&Type-C亞洲展（展位號A23），現場解密小芯片背后的大生態。

CS32G020系列產品是芯海科技推出的支持USB Type-C和PD3.0協議的32位PD MCU。基于最新的ARM®Cortex™-M0 內核，主頻最高48MHz （可倍頻96MHz），內置64K字節程序Flash、可配置的數據Flash（與程序Flash共享），4K字節LDROM、8K字節SRAM，并集

成了PWM、SPI、I2C、UART、ADC、DAC、?較器等外設資源，可?泛應?于電源適配器、?機充電器、移動電源、Hub、家電等領域。此外還支持4路獨立快充協議。可應用于各類快充電源產品，并在滿足客戶各種協議需求的同時還可提豐富的MCU控制資源。

CS32G020四大特點：

1、資源豐富

• ARM®Cortex™-M0內核，主頻最高48MHz （可倍頻96MHz），64K Flash，8K SRAM；
• 支持4路獨立快充協議，雙PD，雙QC
• 支持PD3.0 FRS功能
• 外設資源：PWM、UART、SPI、?較器、ADC、DAC

2、支持多種快充協議

• 支持PD3.0、PPS、QC4+、FCP、SCP、AFC
• PD3.0雙向認證TID:1047

3、簡單易用

• 高效Smart PD開發?具
• ?持PD3.0免拆機固件升級功能
• 多種應?SDK，?持Type-C接?識別、QC2.0/3.0/4.0+控制、PD3.0、PPS控制、FCP/SCP控制、AFC控制、電量計算法、PowerBa k控制

4、高可靠性

• CC耐壓25V
• ESD 8KV， LATCHUP 400mA

CS32G020典型應用：

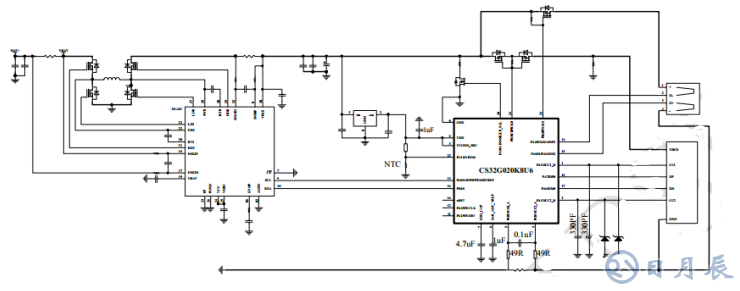

移動電源典型應用框圖：

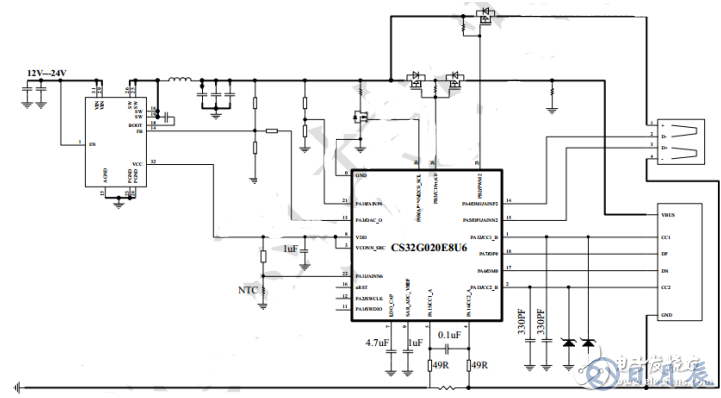

車充典型應用框圖：

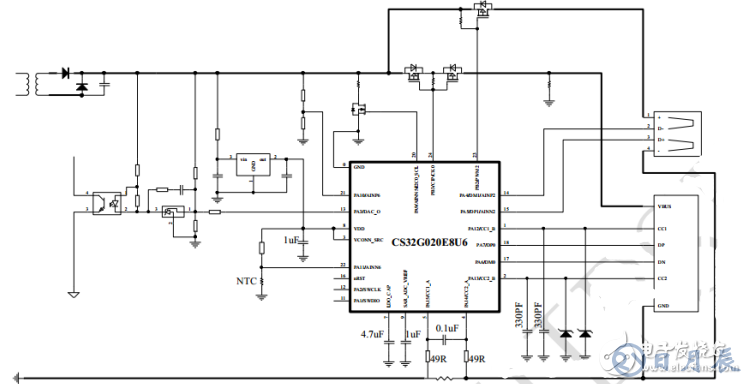

電源適配器應用框圖：

CS32G020典型應用特點：

1、MCU性能強大，協議全，升級空間大

選用ARM® Cortex™-M0內核，主頻最高支持48MHZ（可倍頻96MHz），支持PD2.0、PD3.0、PPS、QC4、QC4+、QC2.0/3.0、FCP、SCP、AFC等多種快充協議。芯片集成多種協議PHY層，通訊內容可通過軟件進行升級，可以適應市面上的多種需求。

2、資源豐富、靈活度高

進入快充時代，快充電源產品的定義再也不會像傳統電源產品那樣功能單一，不同的客戶對于多口控制的邏輯需求會不一樣，另外還有顯示方式，報警方式，控制方式都會有不同的需求。而對于功能定制化，恰恰是MCU的傳統強項，可以支援到客戶的多樣化需求。

3、支持免拆機固件升級功能

傳統的電源產品，如果因為兼容性、協議升級、客戶修改變更等問題，需要升級固件，只能回收-拆殼-重新燒寫固件，成本非常高。PD3.0 V1.1定義了固件升級功能的規范，就是為了解決這個問題，是PD3.0對PD2.0的一個重大升級。由于PD協議具有發展速度快和允許私有化的特性，固件升級的需求會更多。

芯?？萍嫉腃SS32G020很好的解決這個問題：通過TYPE-C接口升級固件。如果遇到需要升級固件的情況，無需拆機，把產品通過數據線連接到PC就可實現升級，這是硬件SOC芯片所無法比擬的。

4、快速開發
