一．概述

　　多層印制板為了有更好的電磁兼容性設計。使得印制板在正常工作時能滿足電磁兼容和敏感度標準。正確的堆疊有助于屏蔽和抑制EMI。

　　二．多層印制板設計基礎

　　多層印制板的電磁兼容分析可以基于克?；舴蚨珊头ɡ?u>電磁感應定律。

　　根據以上兩個定律，我們得出在多層印制板分層及堆疊中應遵徇以下基本原則：

　?、?電源平面應盡量靠近接地平面，并應在接地平面之下。

　?、?布線層應安排與映象平面層相鄰。

　?、?電源與地層阻抗。其中電源阻抗Z0= 其中D為電源平面同地平面之間的間距。W為平面之間的面積。

　　④ 在中間層形成帶狀線，表面形成微帶線。兩者特性不同。

　?、?重要信號線應緊臨地層。

　　三．?PCB板的堆疊與分層

　?、?二層板。此板僅能用于低速設計。EMC比較差。

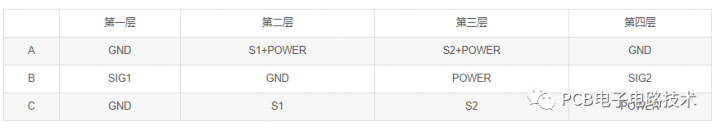

　　② 四層板。由以下幾種疊層順序。下面分別把各種不同的疊層優劣作說明。

　　注：S1 信號布線一層，S2 信號布線二層；GND 地層 POWER 電源層

　　A種情況，應當是四層板中的一種情況。因為外層是地層，對EMI有屏蔽作用，同時電源層同地層也可靠得很近，使得電源內阻較小，取得郊果。但種情況不能用于當本板密度比較大的情況。因為這樣一來，就不能保證層地的完整性，這樣第二層信號會變得更差。另外，此種結構也不能用于全板功耗比較大的情況。

　　B種情況，是我們平時常用的一種方式。從板的結構上，也不適用于高速數字電路設計。因為在這種結構中，不易保持低電源阻抗。以一個板2毫米為例：要求Z0=50ohm. 以線寬為8mil.銅箔厚為35цm。這樣信號一層與地層中間是0.14mm。而地層與電源層為1.58mm。

　　這樣就大大的增加了電源的內阻。在此種結構中，由于輻射是向空間的，需加屏蔽板，才能減少EMI。 C種情況，S1層上信號線質量。S2次之。對EMI有屏蔽作用。但電源阻抗較大。此板能用于全板功耗大而該板是干擾源或者說緊臨著干擾源的情況下。

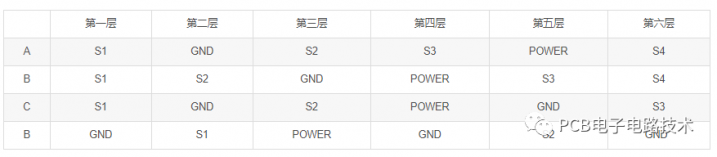

③ 六層板

A種情況，是常見的方式之一，S1是比較好的布線層。S2次之。但電源平面阻抗較差。布線時應注意S2對S3層的影響。

B種情況，S2層為好的布線層，S3層次之。電源平面阻抗較好。

C種情況，這種情況是六層板中的情況，S1，S2，S3都是好的布線層。電源平面阻抗較好。美中不足的是布線層同前兩種情況少了一層。

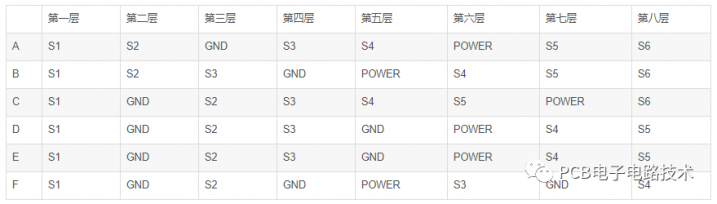

D種情況，在六層板中，性能雖優于前三種，但布線層少于前兩種。此種情況多在背板中使用。 ④ 八層板

八層板，如果要有6個信號層，以A種情況為。但此種排列不宜用于高速數字電路設計。如果是5個信號層，以C種情況為。在這種情況中，S1，S2，S3都是比較好的布線層。同時電源平面阻抗也比較低。如果是4個信號層，以表三中B種情況為。每個信號層都是良好布線層。在這幾種情況中，相鄰信號層應布線。 ⑤ 十層板

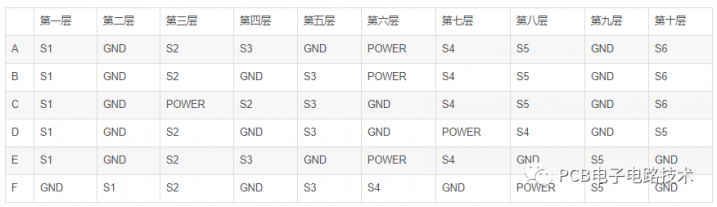

　　十層板如果有6個信號層，有A，B，C三種疊層順序。A種情況為，C種次之，B種情況差。其它沒有列出的情況，比這幾種情況更差。

　　在A種情況中，S1，S6是比較好的布線層。S2，S3，S5次之。這中間要特別指出的是，A同C，A種情況之所以好于C種情況，主要原因是因為在C種情況中，GND層同POWER層的距離是由S5同GND層距離決定的。

　　這樣就不一定能保證GND層同POWER層的電源平面阻抗。D種情況應當說是十層板中綜合性能的疊層順序。每個信號層都是優良的布線層。E、F多用于背板。其中F種情況對EMC的屏蔽作用要好于E。

　　不足之處是在于兩信號層相接，在布線上要注意。 總之，PCB的分層及疊層是一個比較復雜的事情。有多方面的因素要考慮。但我們應當記住我們要完成的功能，需要那些關鍵因素。這樣才能找到一個符合我們要求的印制板分層及疊層順序。
