新的元件類型的創建

建立元件一般會先建立PCBDecal，然后建立CAEDecals。而PCB Decal的概念相對簡單，可以根據元件的Datasheet畫出來。下面的實例都假設PCB Decal已經建好了。

◆ 插座的創建

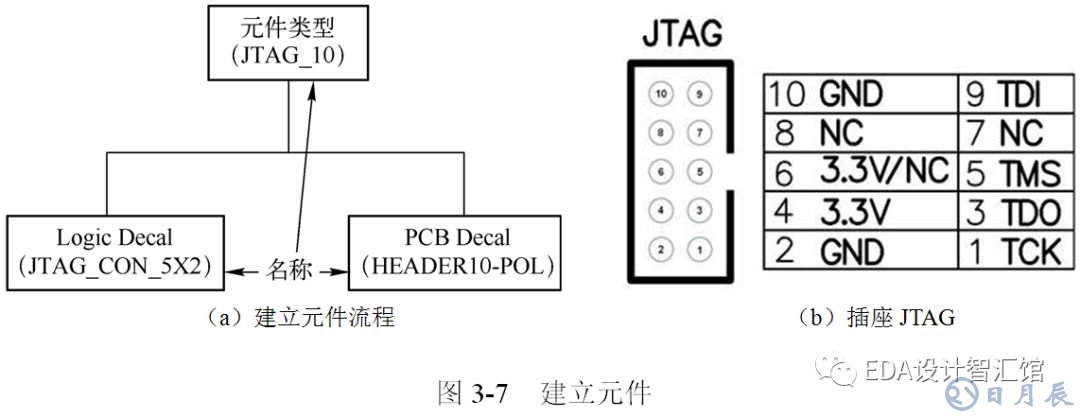

這里假設PCB Decal已經建好了（PCB Decal名稱為HEADER10-POL）。以常用調試插座JTAG為例，如圖3-7所示。

第一步，進入Logic封裝創建界面。

（1）執行菜單命令【工具】→【元件編輯器】，如圖3-8所示。進入“NEW PART”元件創建窗口，如圖3-9所示。

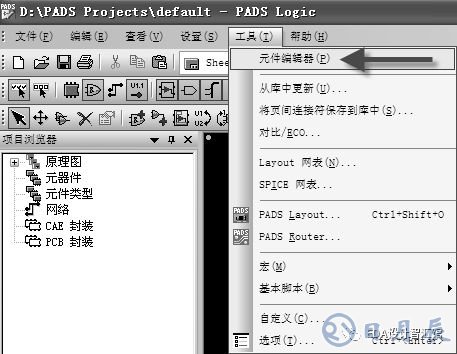

圖3-8 【元件編輯器】菜單命令

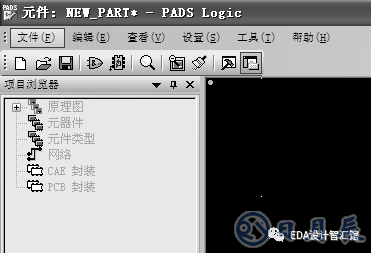

圖3-9 “元件編輯器”窗口

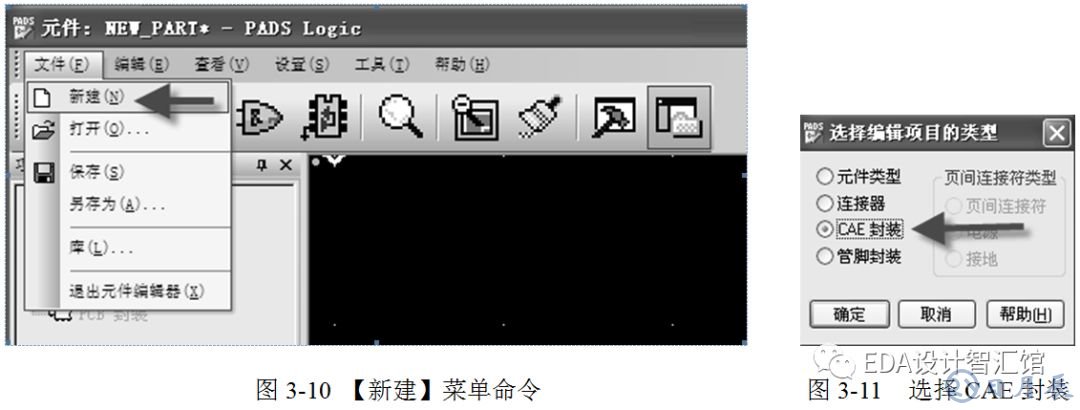

（2）執行菜單命令【文件】→【新建】，如圖3-10所示。在彈出的“選擇編輯項目的類型”對話框中，選擇“CAE封裝”后單擊【確定】按鈕，如圖3-11所示。

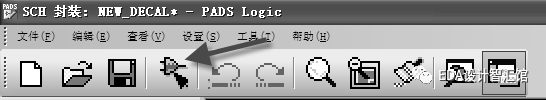

（3）隨后彈出SCH封裝編輯界面，單擊圖標，如圖3-12所示。顯示“封裝編輯”工具欄，如圖3-13所示。

圖3-12  單擊“封裝編輯”圖標

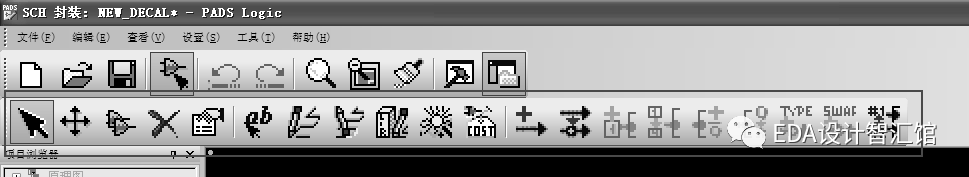

圖3-13 “封裝編輯”工具欄

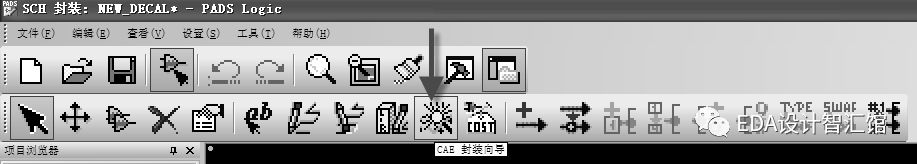

（4）單擊圖標，如圖3-14所示。進入“CAE封裝向?qū)?rdquo;對話框，如圖3-15所示。

圖3-14  單擊“CAE封裝向?qū)?rdquo;圖標

圖3-15  CAE封裝向?qū)?/p>

第二步，建立Logic封裝。

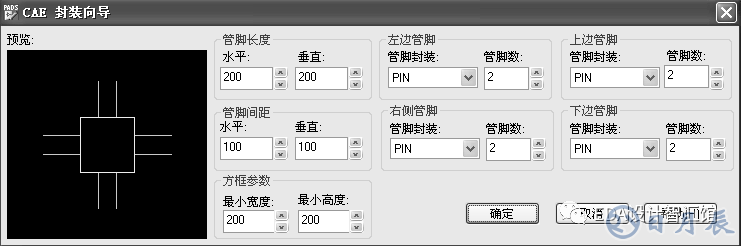

（1）設置“CAE封裝向?qū)?rdquo;參數，如圖3-16所示。

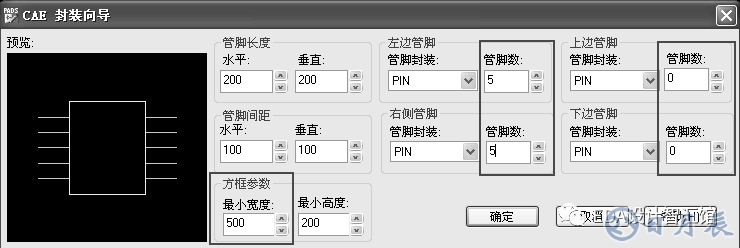

圖3-16  設置“CAE封裝向?qū)?rdquo;參數

（2）單擊【確定】按鈕。CAE封裝創建完成。完成后的CAE封裝如圖3-17所示。

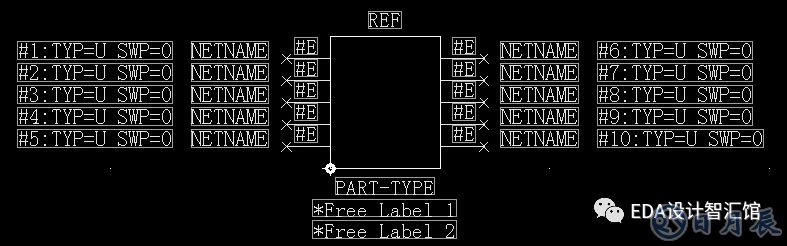

圖3-17  完成后的CAE封裝

（3）執行菜單命令【文件】→【保存】，如圖3-18所示。

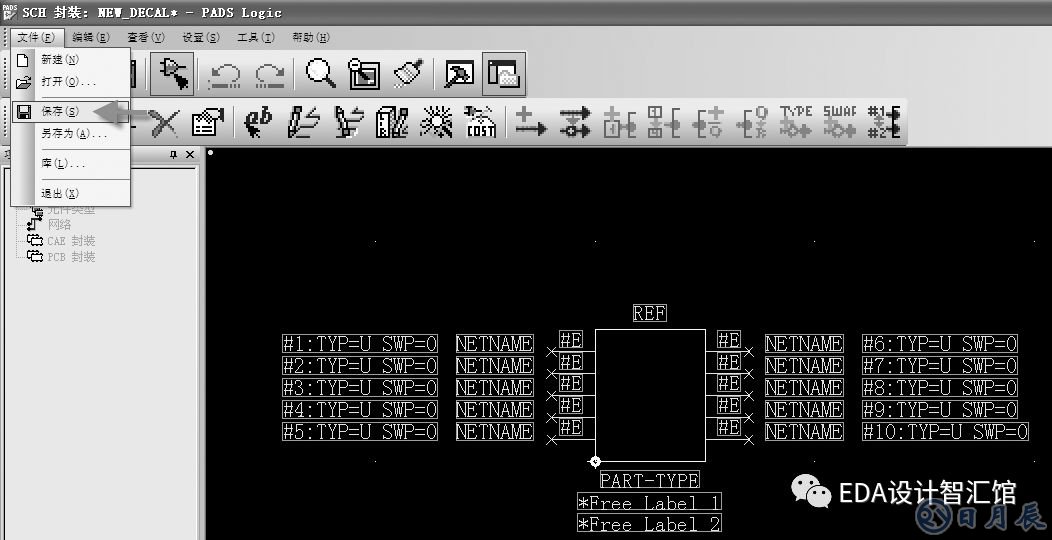

圖3-18  保存菜單命令

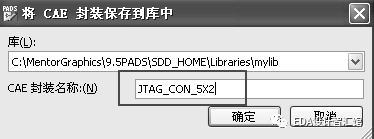

（4）在彈出的對話框中輸入CAE封裝名稱“JTAG_CON_5X2”，如圖3-19所示。

圖3-19  輸入CAE封裝名稱

第三步，建立元件類型。

（1）執行菜單命令【文件】→【新建】。在彈出的“選擇編輯項目的類型”對話框中，選擇“元件類型”后單擊【確定】按鈕，如圖3-20所示。進入“元件的元件信息”對話框，如圖3-21所示。

圖3-20  選擇元件類型

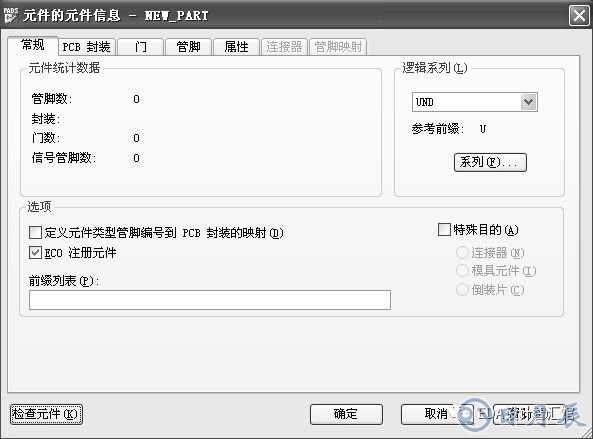

圖3-21 “元件的元件信息”對話框

（2）元件信息設置。

“元件的元件信息”對話框包括7個標簽頁，分別是【常規】、【PCB封裝】、【門】、【管腳】、【屬性】、【連接器】、【管腳映射】。

l【常規】標簽頁

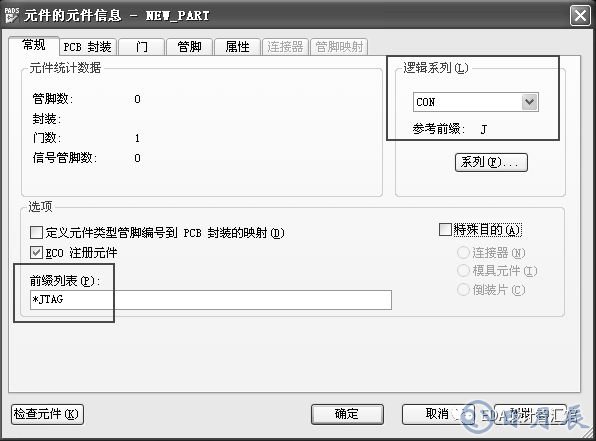

【常規】標簽頁主要用來設置元件類型的全局效果。“邏輯系列”欄用來選擇相應的元件邏輯系列。例如，電容屬于CAP，用C作為參考編號；電阻屬于RES，用R開關。本例的元件邏輯系列屬于連接器：CON。元件的參考前綴為J。同時“前綴列表”我們添加上*JTAG。默認情況下，勾選“ECO注冊元件”選項，表示此元件是ECO注冊元件。推薦常規設置如圖3-22所示。

圖3-22  推薦常規設置
