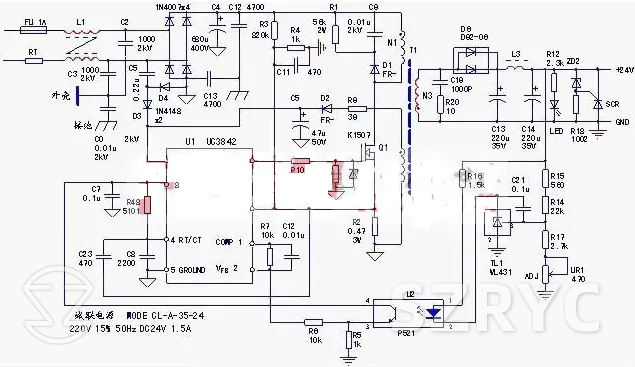

開關電源是一種利用現代電子技術控制電源開關管開關工作，并通過調整開關管導通和關斷的時間比例（即占空比），維持穩定的輸出電壓的電源。以下是一個基本的24V 2A開關電源的線路分析：

**1. 輸入濾波和整流：**

電源首先通過一個濾波和整流階段，這通常由一個濾波電容和一個橋式整流器組成。這個階段的目的是將交流電（AC）轉換為直流電（DC），并去除電源中的高頻噪聲。

**2. 開關轉換器：**

然后，電源進入開關轉換器階段。這個階段通常由一個開關元件（如MOSFET或IGBT）和一個脈沖寬度調制（PWM）控制器組成。控制器控制開關元件的開關動作，將輸入的直流電轉換為一個高頻的脈沖電流。

**3. 轉換器輸出和濾波：**

脈沖電流通過一個變壓器，將電壓轉換到所需的24V。然后，電流通過一個二次側的整流器和濾波器，將高頻脈沖電流轉換為直流電，并去除高頻噪聲。

**4. 輸出電壓反饋和調整：**

最后，電源通過一個反饋網絡監測輸出電壓。如果輸出電壓偏離24V，反饋網絡會發送一個信號給PWM控制器，調整開關元件的占空比，從而調整輸出電壓，使其回到24V。

以上是一個基本的24V 2A開關電源的線路分析。在實際的電源設計中，還可能包括一些額外的功能和保護措施，如過壓保護、過流保護、短路保護等。
