本次給大家?guī)淼氖怯脭?shù)字電路CD4069制作的萬能遙控輕觸開關，其功耗微小，約5mW,可廣泛應用于家庭、賓館等。

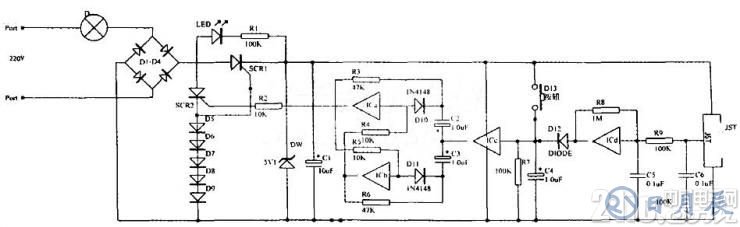

電路工作原理：紅外線接收頭接收到遙控器發射來的紅外線信號，其輸出腳輸出低電平，經C5、R9、C6耦合至ICd組成的放大器放大，D12檢波，ICC整形后去觸發雙穩態電路(ICa、ICb與外圍元件組成雙穩態電路)，使雙穩態電路翻轉，觸發導通或關斷可控硅，從而達到遙控開燈或關燈的目的。若用手輕觸按鈕開關AN,照樣也能開啟電燈或者關閉電燈。在電燈未亮時，220V交流電源經全橋D1-D4全波整流，LED電源指示(便于夜間找到開關位置)，R1降壓，C1濾波，DW穩壓，給電路提供5V直源;當電源點亮后，由串聯在負載回路的D5一D9形成約5V壓降經導通后SCR2給電路供電。

本開關與負載(電燈或者其他電器)串聯，符合單線制要求，所以可以直接替換原有墻壁開關。本開關可適合任何燈具，當負載是日光燈、節能燈時應在負載兩端并聯一只1一3uF電容，當磁導體日光燈就不要接電容。

只要元器件完好，焊接無誤，通電即可正常工作，但是通電一定要注意安全，因電路的每一處都帶市電。集成電路選用CD4069或CD40106均可，只要其中4個反向器即可，可控硅選用BR169,D1一D9選用IN4007。

本開關所帶負載不要超過100W,除非加大可控硅和二極管的功率。
