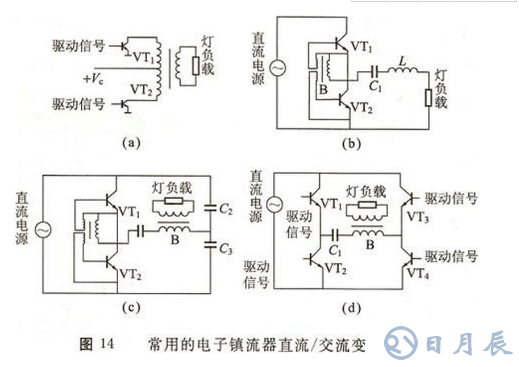

從工作原理而言，電子鎮流器是一個電源變換電路，它將交流輸入市電電源的波形、頻率和幅度等參數進行變換，為燈負載提供供電電源，并且要求這個燈負載供電電源電路應能滿足燈負載對燈絲預熱、點火、正常工作和在燈負載電路有故障狀態的保護功能要求。常用的電子鎮流器直流/交流變換電路(DC/AC)如圖所示。

電子鎮流器的典型技術指標有：功率因數、總諧波失真(THD)、波峰因數(CF)、燈管的燈絲預熱(如燈絲預熱時間、燈管預熱電壓)、燈管開路電壓、燈管點火電壓、燈管工作電壓等參數。

下面我們給大家分享電子鎮流器的典型應用電路圖分析講解。

熒光燈電子鎮流器工作原理及電路圖

該熒光燈電子鎮流器電路由電源電路、高頻振蕩器和LC串聯輸出電路組成。電路中，電源電路由熔斷器FU、電子濾波變壓器T1、電容器C1、C2、壓敏電阻器RV和整流二極管VD1 - VD4組成;高頻振蕩器電路由晶體管V1、V2，二極管VD5、V D6、電阻器R1一R6、電容器C3一C5和高頻變壓器TZ組成;LC串聯輸出電路由限流電感器L、電容器C6、C7和熒光燈管EL組成。接通電源，交流 220V電壓經T1和C1高頻濾波、VD1一VD4整流及C2平滑濾波后，為高頻振蕩器提供300V左右的直流工作電壓。在剛接通電源的瞬間，V1和V2 中某只晶體管優先導通，在高頻變壓器T2的藕合和反饋?zhàn)饔孟?，V1和V2交替導通與截止，使高頻振蕩電路進人自激振蕩狀態，并通過L和C6為EL提供啟輝電壓。當C7兩端電壓達到EL的放電電壓時，EL啟輝點亮。

熒光燈電子鎮流器電路圖： 電子鎮流器具有體積小、重量輕、適應電源電壓范圍寬、啟動快、不閃爍、效率高等優點，因而得到廣泛應用。市電經整流后，由分壓、濾波得到左右的電源。在圖電源經對充電，當兩端電壓達到后，導通，正偏導通，經振蕩變壓器耦合，當由導通變?yōu)榻刂箷r，則由截止變?yōu)閷?dǎo)通。這樣交替工作形成振蕩狀態。振蕩信號經升壓輸出使L4組成的串聯諧振電路諧振，產生較高的諧振電壓使燈管燃亮。在圖中：電源經充電，當充電達到左右時導通，其余跟圖電路一樣就不再重復，很是有意思。

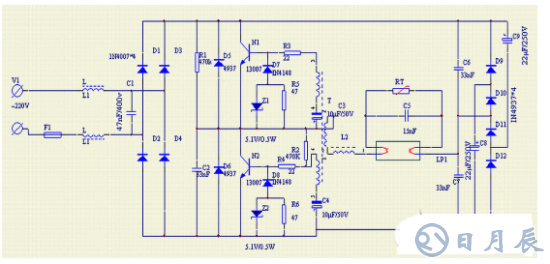

40W日光燈電子鎮流器電原理圖

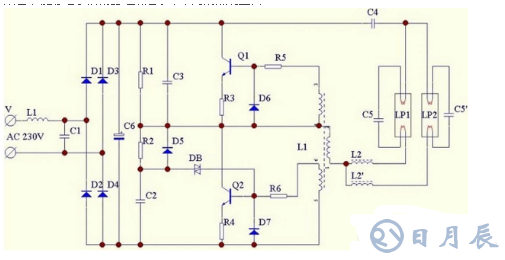

雙管節能燈電子鎮流器

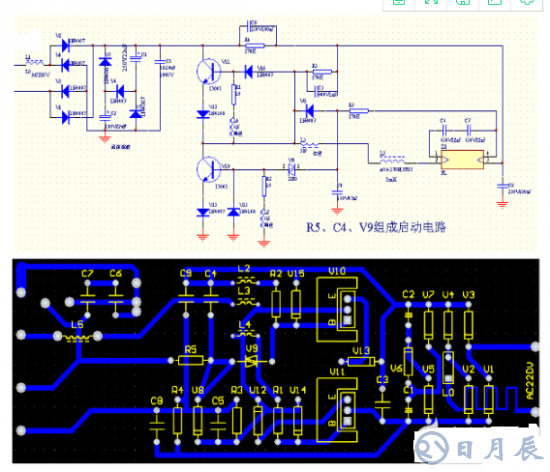

40W日光燈電子鎮流器電路原理圖和PCB圖

9w電子鎮流器電路圖

13001管為NPN型管，高反壓(也就是耐壓450V以上)。大多用在大功率電子鎮流器里和電瓶車充電器里，另外還有13003與13005相應耗散功率更大一些!

對于用萬用表檢測，只能大致判斷(如要配對用最好用圖示儀)，簡單講就是將萬用表打到R*1K檔，黑表筆任意測一個管腳，紅表筆測剩下的另外兩管腳，比較讀數，交換表筆找出黑表筆接的腳與紅表筆另外測的兩腳的電阻最小時，大約5—10K時，黑表筆所接的腳為基極，另外兩腳為集電極、發射極。在找出基極的情況下，分別將兩表筆用手指捏在另外兩極上，用舌頭舔一下基極，交換兩表筆再舔一下基極，將兩次測量時表針偏轉較大的一次，做為基準、黑表筆所接的腳為集電極，另一邊的腳為發射極。

基于高頻電子鎮流器的變壓器電路圖

電子變壓器就是開關穩壓電源。它實際上就是一種逆變器。首先把交流電變?yōu)橹绷麟?，然后用電子元件組成一個振蕩器直流電變?yōu)楦哳l交流電。通過開關變壓器輸出所需要的電壓然后二次整流供用電器使用。開關穩壓電源具有體積小，重量輕，價格低等優點，所以被廣泛用在各種電器中。開關穩壓電源的原理較復雜。

下面一種電子變壓器電路圖的分析，輸入為AC220V，輸出為AC12V，功率可達50W。它主要是在高頻電子鎮流器電路的基礎上研制出來的一種變壓器電路，其性能穩定，體積小，功率大，因而克服了傳統的硅鋼片變壓器體大、笨重、價高等缺點。

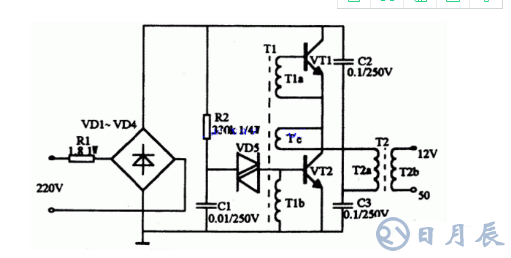

電子變壓器電路圖：

電子變壓器工作原理電路如圖所示。電子變壓器原理與開關電源工作原理相似，二極管VD1～VD4構成整流橋把市電變成直流電，由振蕩變壓器T1，三極管VT1、VT2組成的高頻振蕩電路，將脈動直流變成高頻電流，然后由鐵氧體輸出變壓器T2對高頻高壓脈沖降壓，獲得所需的電壓和功率。R1為限流電阻。電阻R2、電容C1和雙向觸發二極管VD5構成啟動觸發電路。 三極管VT1、VT2選用S13005，其B為15～2 0倍。也可用C3093等BUceo》=35OV的大功率三極管。觸發二極管VD5選用32V左右的DB3或VR60。振蕩變壓器可自制，用音頻線繞制在 H7 X 10 X 6的磁環上。TIa、T1b繞3匝，Tc繞1匝。鐵氧體輸出變壓器T2也需自制，磁心選用邊長27mm、寬20mm、厚10mm的EI型鐵氧體。T2a用直徑為0.45mm高強度漆包線繞100匝，T2b用直徑為1.25mm高強度漆包線繞8匝。 二極管VD1～VD4選用 IN4007型，雙向觸發二極管選用DB3型，電容C1～C3選用聚丙聚酯滌綸電容，耐壓250V

此電子變壓器電路工作時，A點工作電壓約為12V;B點約為25V;C點約為105V;D點約為10V。如果電壓不滿足上述數值，或電子變壓器電路不振蕩，則應檢查電路有無錯焊、漏焊或虛焊。然后再檢查VT1、VT2是否良好，T1a、T1b的相位是否正確。整個電子變壓器電路裝調成功后，可裝入用金屬材料制作的小盒內，發利于屏蔽和散熱，但必須注意電路與外殼的絕緣。引外，改變T2 a、b二線圈的匝數，則可改變輸出的高頻電壓。

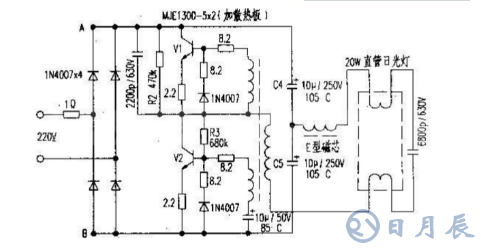

老款20W電子鎮流器電路圖

此鎮流器是用兩只高速開關三極管MJE13005制作的20W日光燈電子鎮流器。

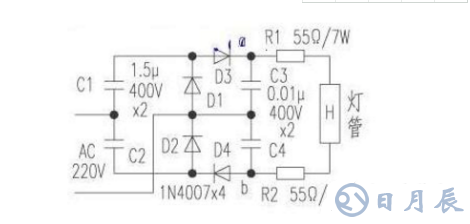

鴻光牌電子鎮流器電路圖

鴻光牌電子鎮流器號稱“無污染”，經銷商說這種鎮流器在工作時不會對其他電器造成干擾(普通電子鎮流器在工作時會產生大量諧波，若濾波電路不佳，就會使這些諧波進入電網，對其他家用電器造成影響)，只要燈管不漏氣，就是斷了燈絲的燈管也能使用，而且節能效果顯著。禁不住經銷商的誘惑，筆者購買了兩個這種鎮流器。試用后，覺得其效果還可以。用調壓器調節輸入電壓在160～240V時均能點亮燈管，亮度也與使用普通電感鎮流器相差無幾(至于能否點亮斷絲燈管，筆者沒有試驗)。將其拆開后，發現其內部電路相當簡單，現介紹給讀者，供有興趣者仿制。

該鎮流器電路如附圖所示。電容C1、C2為降壓電容，D1～D4為整流二極管，C3、C4為啟輝電容。R1、R2為限流電阻。220V電源電壓經過D1～D4、C3、C組成的倍壓整流電路后，a、b兩端電壓可達600V以上，這一電壓完全可以使燈管H啟輝點亮。

按：正確地說，這是一個四倍壓整流電路，在燈管未啟輝或未裝燈管時，a、b兩端電壓可達4&TImes;√2&TImes;220≈1200V。這種電路的優點是，因為根本未對燈絲預熱，故斷絲也無妨，即使兩端均已斷絲的燈管仍可再利用。其缺點是，由于種種原因，有時不能一次啟動點亮，需開/關電源多次啟動才能點亮。此外，它不一定“節能”，因其限流電阻R1、R2的耗散功率不一定小于鎮流器的有功功率。讀者如要仿制，C3、C4以取耐壓630V為宜。

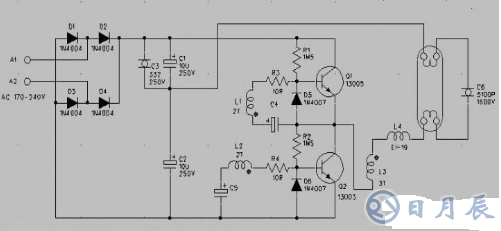

40W電子整流器電路圖

目前在市場上，流通著大量的低價國產電子整流器。筆者為了分析其線路，購買了一個40W的電子整流器并畫了線路，如下：

在上圖中，市電從A1，A2接入，D1-4構成全橋整流，C1，C2串聯分壓并作濾波。后面兩個三極管和電感L1-3等組成半橋式高頻振蕩器。D5-6是保護三極免于損壞。電感L4和C6構成諧振回路，燈管電離導通后L4作為阻流用。

元件選用

電阻電容三極管按圖示即可。電感L1-3用3根單芯PVC線繞在外徑10mm內徑6mm高5mm的環型磁芯上，L1-2繞2T，L3繞三圈，注意同名端的接法。L4是用EI-19的磁芯制作的，由于筆者沒有拆該元件，所以對線徑匝數未知，從一些資料查出在200-300T左右。
