全加器cd14560可以用什么代替

　　我們首先了解一下全加器cd14560。

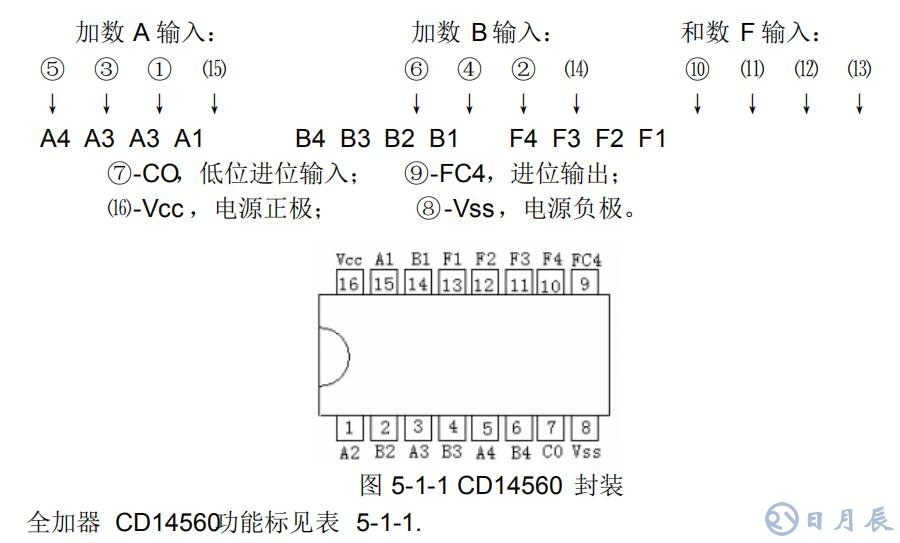

　?。ㄒ唬┤悠?CD14560的工作原理 CD14560 是一塊十進制全加速集成電路，為 16 腳雙列直插封裝結構，可以完成一位十進制數的全加運算。輸入、輸出都是 BCD碼中的自然數，稱為 NBCD全加速。如圖 5-1-1 所示為 CD14560全加速的封裝。各引腳的功能如下

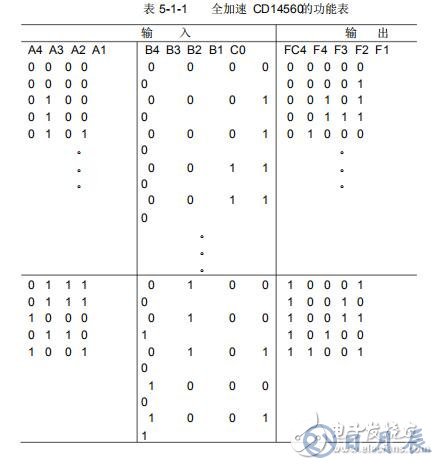

　　當合數大于 9（1001）時，將做加 6（0110）修正。例如：8+5=13，運算過程為：1 0 0 0 （8）+ 0 1 0 1 （5） 1 1 0 1 （13）》9

　　+ 0 1 1 0 加 6

　　1 0 0 1 1 （13） 想高位進 1，和為 3。
        那么能代替它的有哪些芯片呢
        14560B CC4560B CD4560B GD4560 MC14560B TC4560B uPD4560BC HD14560B CC14560B CH4560/A/B/C等這些芯片都可以替換，它們的結構都與cd14560相差無幾，功能一樣。在構建電路或者進行開發試驗時又可以完美替代。

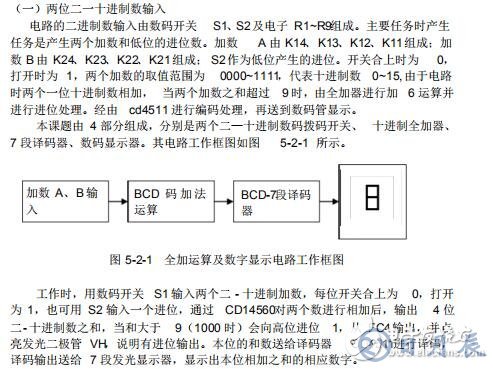

        下面我們列舉一個由全加器組成的數字電路。
        電路工作原理分析組合電路是數字電路的作用組成部分， 一個數字系統中往往包含多種組合應用電路。組合電路的特點是： 輸出狀態只取決于該時刻的輸入信號狀態， 而與信號作用前的狀態無關。組合用的集成電路很多，有各種基本功能的標準化器件，如編碼器、譯碼器、數據選擇器、分配器、運算器等。根據設計電路的要求，可以靈活選用已用的各種集成器件。 本電路使用的主要器件有： 數碼開關、全加器、編碼器、發光二極管及數碼顯示管。
