    C8051F020單片機對觸摸屏的驅動控制
  • C8051F020單片機對觸摸屏的驅動控制
  •   發布日期: 2019-04-17  瀏覽次數: 1,357

    觸摸屏是目前最簡單、方便、自然的而且又適用于中國多媒體信息查詢國情的輸入設備,它具有堅固耐用、反應速度快、節省空間、易于交流等許多優點。觸摸屏技術被認為是未來人機交互科技的主流方向之一,相關的產業及其產品的應用也正在成為一個熱點。但是傳統的觸摸屏因為成本比較高而難以適用到更廣泛的工業控制設備中,目前武漢谷鑫科技的觸摸屏設計方案而能夠很好的解決這個難題,利用觸摸屏、單片機液晶屏搭建了一個人機界面系統。

    在用C8051F020實現對TFT6448BS-5.7的控制過程中,采用總線方式進行控制。因為TFT6448BS-5.7液晶控制器自帶有存功能,所以在使用總線方式進行控制時并不需要外加鎖存芯片,只須使用單片機C8051F020的P0、P2、P3口就可以實現。在系統加電之前,由于C8051F020的典型工作電壓為3.3V,TFT6448BS-5.7的工作電壓是5V,對P0、P2、P3口相應連接管腳進行驅動能力擴展;根據控制需求,通過P0、P2、P3端口寄存器,將相應端口的引腳配置成漏極輸出方式。將P3口配置成為數據/地址輸出口,輸出地址時,其為地址總線的低八位,P2口提供高位地址;傳輸數據時,其為8位數據總線口。系統加電后,使得TFT6448BS-5.7的片選信號/CS有效,通過往TFT6448BS-5.7的相應行、列、控制、數據寄存器中寫入數據,即可用C8051F020芯片實現對TFT6448BS-5.7的控制,從而實現彩色液晶的顯示控制。

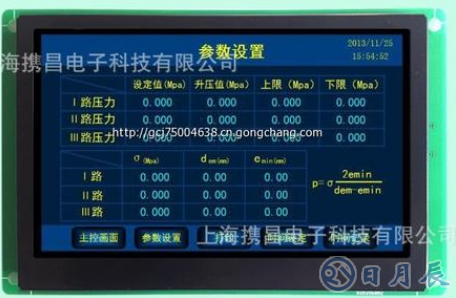

    C8051F020單片機對觸摸屏的驅動控制


    該觸摸屏硬件接口電路的具體工作過程如下:

    1、如圖2所示電路,連接好線路,給電源輸入端、參考基準電壓端接入3.3V的直流電源;

    2、結合軟件編程對AD0進行初始化,系統處于休眠狀態時,軟件開中斷,截止PNP1、PNP2、NPN1,飽和導通NPN2;

    3、等待觸摸屏被觸摸;

    4、若觸摸屏上發生觸摸,進入中斷服務程序,關掉外部中斷,進行短暫延時以消除外界抖動。通過判斷中斷輸入口P0.0的電平變化,確定抖動是否結束。通過軟件截止PNP2、NPN2,飽和導通PNP1、NPN1,選擇模數轉換通道AIN0.0,采集觸摸點的X方向坐標值,延時等待轉換結束,移出轉換結果;電極電壓切換,通過軟件置位,截止PNP1、NPN1,飽和導通PNP2、NPN2,選擇模數轉換通道AIN0.1,采集觸摸點的Y方向坐標值,延時等待轉換結束,移出轉換結果;

    5、通過將采集到的X和Y坐標值與設定的按鍵邊界值進行比較,若比較結果為真,則切換到相應的子頁面,否則,重新開中斷,并返回主程序;

    6、觸摸屏硬件接口電路工作過程重新回到步驟3,繼續等待下一次觸摸。
