    電流檢測電路設計方案(一)

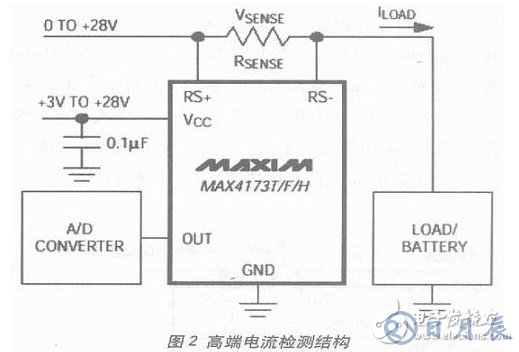

    低端檢流電路的檢流電阻串聯到地(圖1),而高端檢流電路的檢流電阻是串聯到高電壓端(圖2)。兩種方法各有特點:低端檢流方式在地線回路中增加了額外的線繞電阻,高端檢流方式則要處理較大的共模信號。

    電流檢測電路設計方案匯總(六款模擬電路設計原理圖詳解)

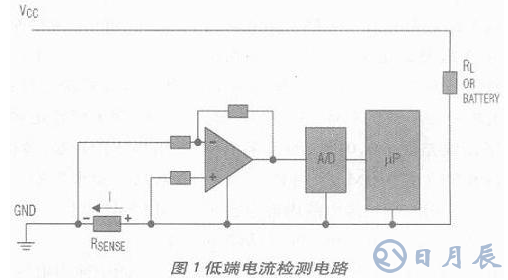

    圖1 所示的低端檢流運放以地電平作為參考電平,檢流電阻接在正相端。 運放的輸入信號中的共模信號范圍為:(GNDRSENSE*ILOAD)。盡管低端檢流電路比較簡單,但有幾種故障狀態是低端檢流電路檢測不到的,這會使負載處于危險的情況,利用高端檢流電路則可解決這些問題。

    電流檢測電路設計方案匯總(六款模擬電路設計原理圖詳解)

    高端檢流電路直接連到電源端,能夠檢測到后續回路的任何故障并采取相應的保護措施,特別適合于自動控制應用領域,因為在這些應用電路中通常采用機殼作為參考地。

    電流檢測電路設計方案(二)

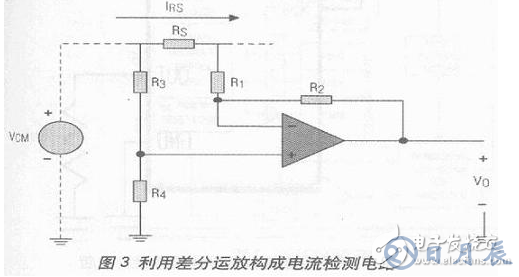

    傳統的高端/低端檢流方式有多種實現方案,絕大多數基于分立或半分立元件電路。高端檢流電路通常需要用一個精密運放和一些精密電阻電容,最常用的高端檢流電路采用差分運放做增益放大并將信號電平從高端移位到參考地(圖3):

    電流檢測電路設計方案匯總(六款模擬電路設計原理圖詳解)

    VO=IRS*RS;R1=R2=R3=R4

    該方案已廣泛應用于實際系統中,但該電路存在三個主要缺點:

    1)輸入電阻相對較低,等于R1;

    2)輸入端的輸入電阻一般有較大的誤差值;

    3)要求電阻的匹配度要高,以保證可接受的CMRR.任何一個電阻產生1%變化就會使CMRR 降低到46dB;0.1%的變化使CMRR 達到66dB,0.01%的變化使CMRR 達到86dB.高端電流檢測需要較高的測量技巧,這促進了高端檢流集成電路的發展。而低端電流檢測技術似乎并沒有相應的進展。
