工作于16V的內置驅動器降壓DC/DC轉換器

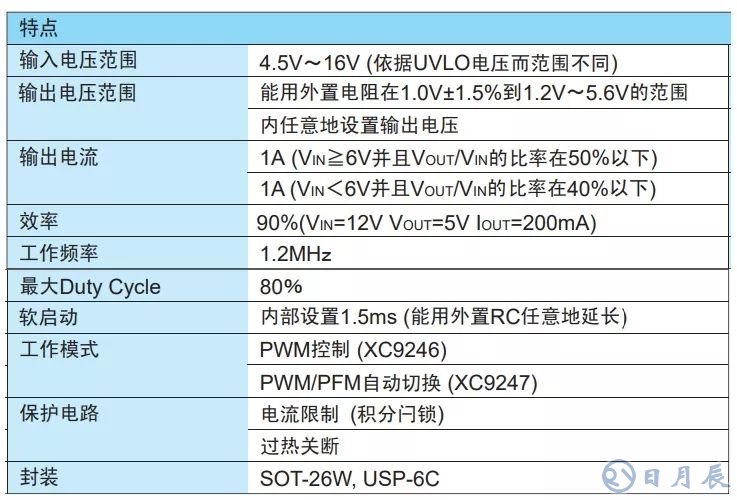

XC9246/XC9247系列產品是內置驅動晶體管且工作電壓達16V的降壓DC/DC轉換器IC。由于采用了自舉方式用N溝道驅動器作為高端驅動器，減小了芯片面積，能搭載于SOT-26W，      USP-6C小型封裝組件。

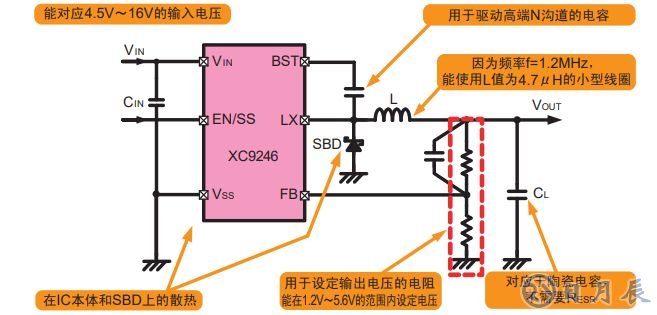

振蕩頻率高達1.2MHz，因?yàn)槟軐?yīng)陶瓷電容，可以用于小型外圍元器件。配合封裝組件能      縮小實裝面積，最適用于為了實現擴展局部電源，提高效率，散熱對策而取代3引腳電壓調整器，      需要節省空間的應用目的。

其負載容量能與陶瓷電容對應

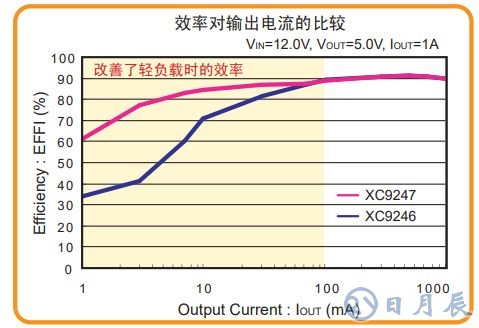

通過PFM控制改善了1mA~100mA負載范圍內的效率

內置了PWM/PFM自動轉換控制的XC9247，在IOUT=100mA以下的      負載條件下，由于限定電流的PFM開始工作，使IC的振蕩頻率低于      1.2MHz，能抑制IC的消耗電流實現高效率。最適用于需要在輕負載時      節省功率的用途。

*PWM/PFM自動轉換點隨使用元器件和條件不同而不同。

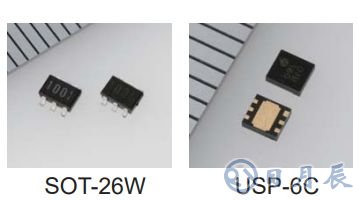

小型封裝具有輸入輸出保護功能

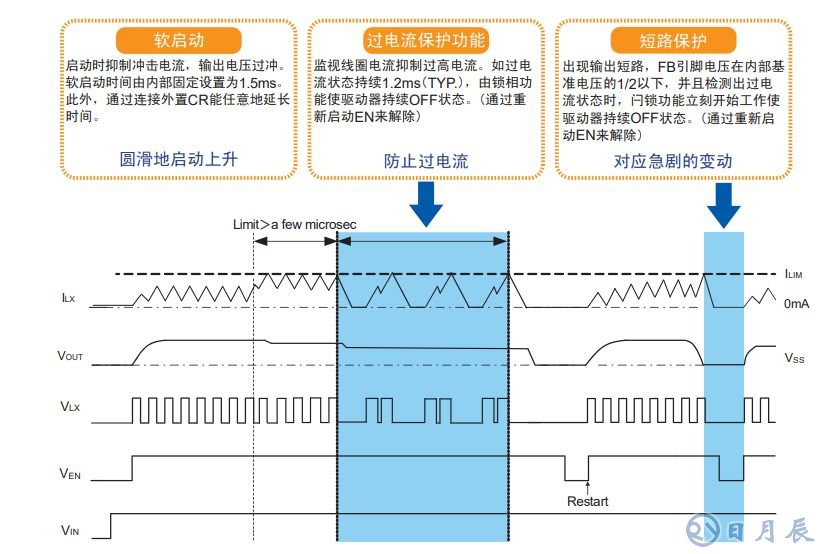

XC9246/XC9247系列產品備有6個引腳同時內置了軟啟動、過電流保護（積分閂鎖），短路保護，等功能。

技術專題討論

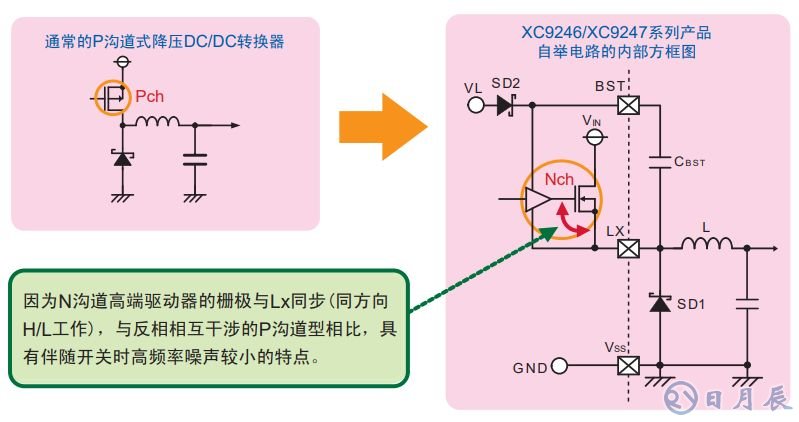

XC9246/XC9247系列產品內置的 LDMOS N溝道驅動器與通常的P溝道驅動器類型相比，在同樣的導通電阻時，面積 只有后者的1/3以下。因此，在保持低導通電阻驅動器的同時，還實現了小型封裝。

此外，在高端使用N溝道驅動器時，有必要用比Lx引腳更高的電壓驅動此N溝道驅動器的柵極。XC9246/XC9247系列 產品內置了自舉方式的升壓電路，外置的CBST將成為充電泵電容。
