現今人們看到最多的顯示裝置是什么？大家的回答想必都是顯示屏，其實有一個已經融入我們生活各個角落的重要顯示裝置，那就是常見的小LED，他們是如何實現顯示呢？



上期我們從“藍黑白金裙”之爭說到屏幕圖形格式轉換，（詳細可點擊查看《【干貨】從色彩角度看人機交互界面設計》），但顯示裝置除了屏幕外，還有很多不起眼但卻融入我們生活各個角落的重要小角色，比如我們常見的LED，想要點亮他們其實可以更簡單。



LED大家族簡述

LED是Light Emitting Diode的縮寫，即發光二極管，是一種應用非常廣泛的半導體發光/顯示元件。發光二極管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化鎵）、GaP（磷化鎵）、GaAsP（磷砷化鎵）等半導體制成的，其核心是PN結。因此它具有一般P-N結的I-N特性，即正向?qū)?，反向截止、擊穿特性。在正向電壓下，電子由N區注入P區，空穴由P區注入N區，進入對方區域的少數載流子（少子）一部分與多數載流子（多子）復合而發光。通過使用不同的材料及工藝，LED可以發出紅色、綠色、黃色、白色、藍色、橙色等光。

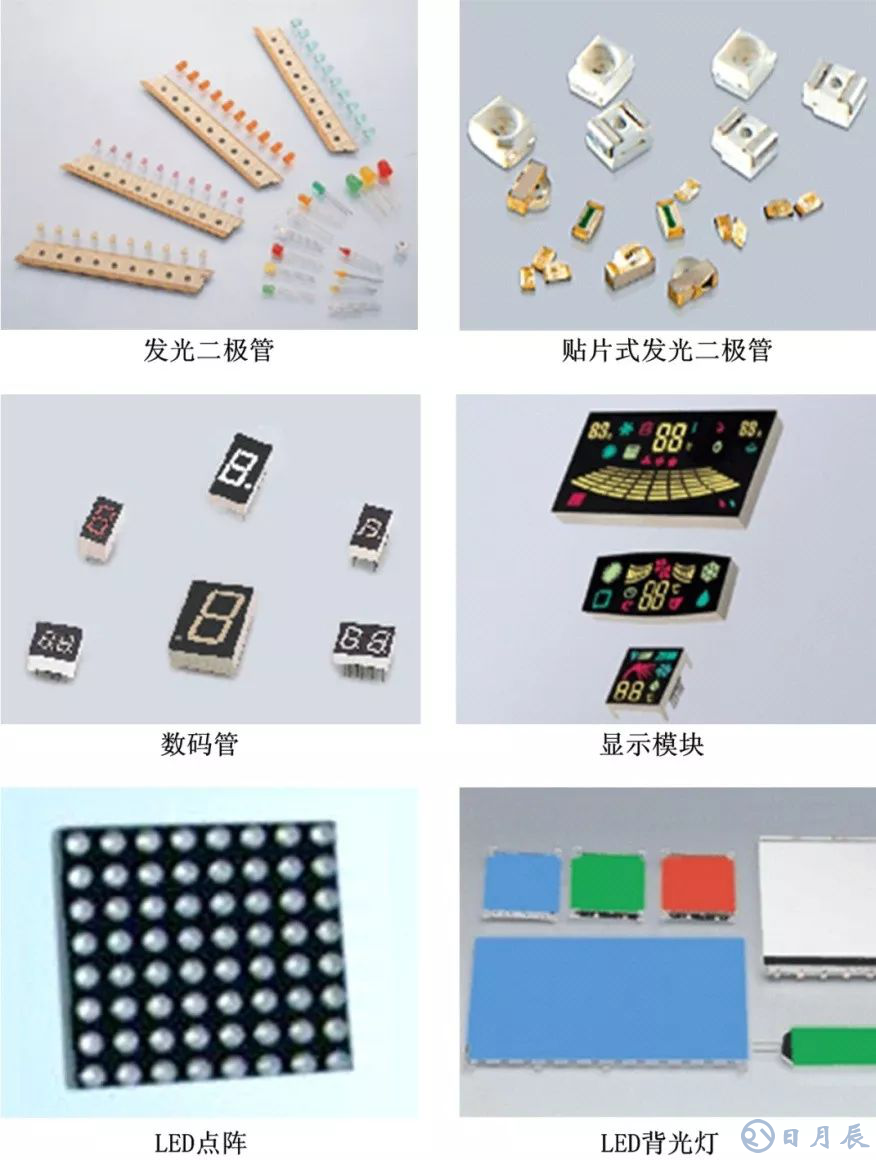

在市面上，LED產品有發光二極管、數碼管、米字管、符號管、點陣顯示屏、LED背光、LED照明燈等，參考如下圖1所示。事實上，數碼管、米字管、符號管、點陣顯示屏……當中的每個發光單元都是一個發光二極管。

LED特性分析

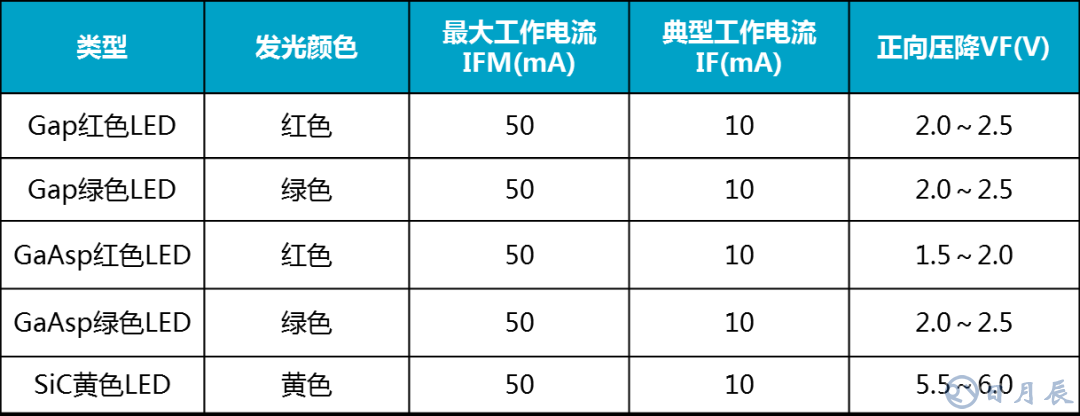

使用不同材料(管芯材料)的LED，其正向電壓也有所不同，在設計電路前要先了解一下它們的基本特性，參考如表1所列。



表1 常用發光二極管基礎特性表



注意：設計LED電路時，工作電流最好小于0.6 IFM，這樣LED使用壽命會更長。



獨立LED燈驅動電路

1、電源指示燈

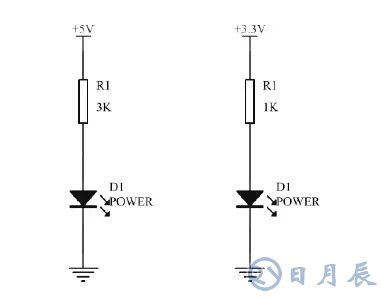

D1采用紅色LED燈(GaAsp管芯)，封裝形式由產品要求決定。工作電流計算如下：



常規設計，If要在0.5～3mA范圍內，減少電源指示燈對電能的消耗。對于5V電源，限流電阻R1推薦采用3K；對于3.3V電源，限流電阻R1推薦采用1K。



2、狀態指示燈

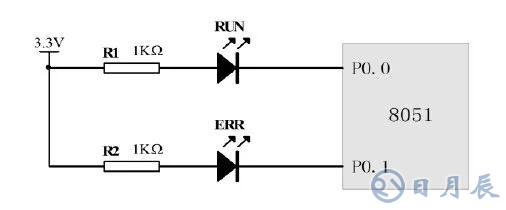

對于單片機，其I/O灌電流可達20mA(具體芯片要以數據手冊為準)，可以直接使用I/O控制LED燈作為狀態指示。

當相應的I/O輸出0時LED燈點亮，輸出1時LED燈熄滅。電流計算公式如下：





常規設計，If要在2～15mA范圍內。當驅動多個LED時要注意，由于CPU對總電流限制，比如100mA，所以要保證多個LED同時點亮的電流要小于總電流。如果使用了綠色的LED燈，由于綠色LED正向壓降比紅色的大，所以其限流電阻要小一點。

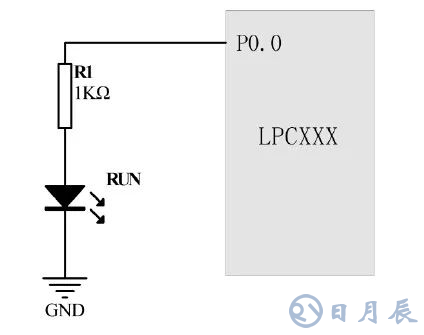

對于單片機，其I/O可以設置為推挽輸出模式，驅動電流可達20mA，這類CPU可以采用拉電流的方式驅動，如圖4所示。

當相應的I/O輸出1時LED燈點亮，輸出0時LED燈熄滅。電流計算公式如下：





通常設I/O的Voh等于VCC。常規設計，If要在2～15mA范圍內。當驅動多個LED時要注意，由于CPU對總電流限制，比如100mA，所以要保證多個LED同時點亮的電流要小于總電流。對于其它類型的CPU(如3.3V的ARM)，根據其I/O特性，也可以采用這兩種驅動方式。

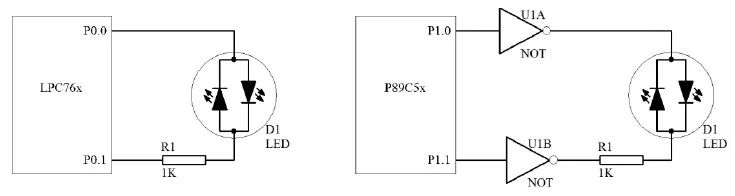

對于2引腳的雙色LED，其驅動方式如圖5所示。對于I/O可以設置為推挽輸出模式的CPU，可以直接使用I/O直接驅動；對于標準51單片機，則需要外加驅動電路，如2個非門。當一個口輸出1，另一個口輸出0時，其中一個LED燈點亮；如果兩個控制口均輸出1或均輸出0，則LED燈熄滅。

總結

本文僅是簡單的介紹了嵌入式硬件設計中LED驅動，但整體嵌入式硬件設計對于技術指標的要求是較高的，若產品設計環節可以選用合適核心板進行開發設計。ZLG致遠電子嵌入式產品經過近二十年的設計經驗積累，從產品的RTC時鐘，電源管理，ESD防護電路，各類通訊接口等方面全面保證產品的穩定性。
