在上一篇浪涌抑制電路?中，給出了一個針對柵極-源極電壓中產生的浪涌的抑制電路示例。本文將會通過示例來探討正電壓浪涌的對策和其效果。

正電壓浪涌對策

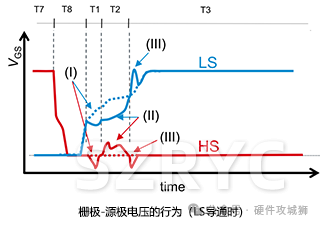

右圖顯示了同步升壓電路中LS導通時柵極－源極電壓的行為，該圖在之前的文章中也使用過。要想抑制事件（II），即HS（非開關側）的VGS的正浪涌，正如在上一篇文章的表格中所總結的，采用浪涌抑制電路的米勒鉗位用MOSFET?Q2、或誤導通抑制電容器C1是很有效的方法（參見下面的驗證電路）。

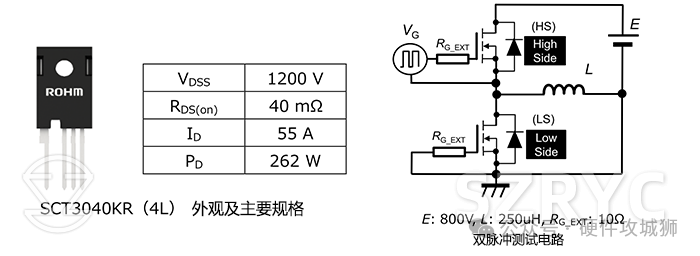

為了驗證抑制電路的效果，將抑制電路單獨安裝在SiC MOSFET（SCT3040KR）的驅動電路上并觀察了其波形。下面是所用SiC MOSFET的外觀和主要規格，僅供參考。

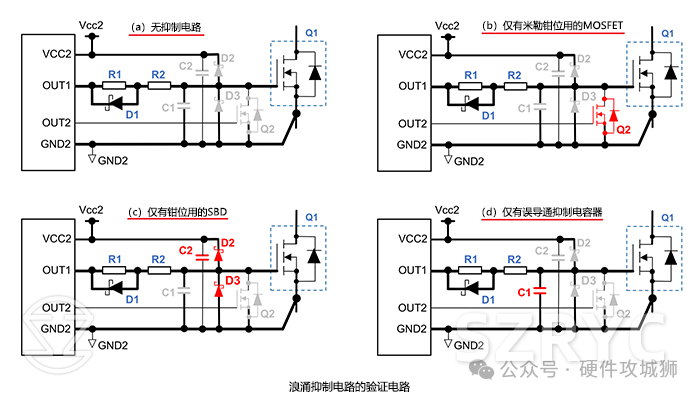

以下電路為用來驗證的抑制電路，共四種：（a）無抑制電路，（b）僅有米勒鉗位用的MOSFET（Q2），（c）僅有鉗位用的肖特基勢壘二極管D2、D3、C2，（d）僅有誤導通抑制電容器C1。通過“雙脈沖測試”確認了GS的浪涌電壓。

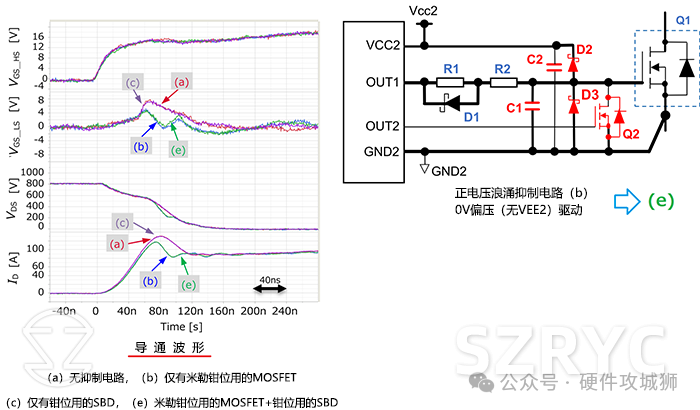

下面是使用了各驗證電路的雙脈沖測試的波形。這是導通時的波形，從上到下依次顯示了開關側柵極－源極電壓（VGS_HS）、非開關側柵極－源極電壓（VGS_LS）、漏極－源極電壓（VDS）、和漏極電流（ID）。同時，給出了前述的抑制電路、（b）、（c）的波形，并將上一篇文章中的正電壓抑制電路的波形作為“（e）”一并列出。（e）的電路是配備了前述～（d）所有抑制電路的電路。

從上面的波形圖中可以明顯看出，在沒有對策電路的和只有鉗位SBD的中，可以看到結果是未能抑制正浪涌電壓，VGS_LS波形隆起，并顯著超過了柵極導通閾值，ID也比其他電路大。也就是說，非開關側的MOSFET（在本例中為LS）發生了誤導通。

要想防止這種誤動作，配備有米勒鉗位電路的對策電路 （b） 是必不可少的措施。而實際安裝米勒鉗位電路時，需要能夠驅動米勒鉗位用MOSFET的控制信號。該信號需要在監控VGS電壓的同時控制驅動時序，一般情況下，很多驅動IC都具有該功能，但如果使用不具有該控制功能的驅動IC，則很難實現這種對策電路。

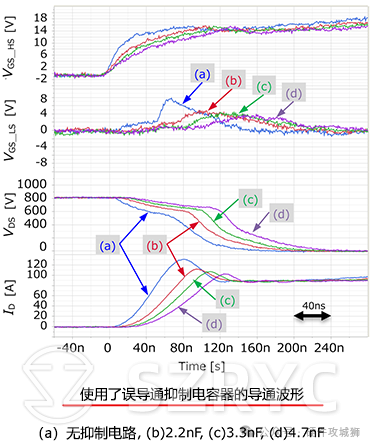

在這種情況下，如驗證電路所示，可以在MOSFET的柵極－源極間連接誤導通抑制電容器C1，作為浪涌對策電路。連接了誤導通抑制電容器C1時的導通波形如下圖所示。波形是沒有C1的波形，波形、（c）和是有C1、C1分別為2.2nF、3.3nF和4.7nF時的波形。從圖中可以看出，與沒有C1的相比，在具有C1的、（c）和中，VGS_LS的波形隆起更小，ID的導通浪涌也更小。

但是，從ID的波形中也可以看出，當連接了誤導通抑制電容器C1時，導通動作會根據其電容量而減慢，從而會導致開關損耗增加。因此，C1的容值應該選用所需要盡量小的值。在此次的評估中，波形所示的2.2nF可以說是正合適的。
