基于電機控制系統模型的設計價值，旨在幫助簡化使用傳統非自動化方法進行控制系統設計時所遭遇的固有困難與復雜性。

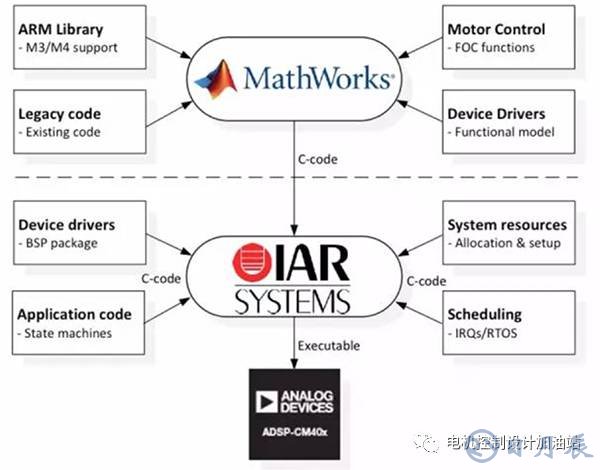

為設計人員提供可視化設計環境，讓開發人員為整個系統使用單一模型，實現數據分析、模型可視化、測試、驗證和最終的產品部署。 一旦模型完成構建和測試，便會自動生成精確的實時軟件，相比傳統的手動編碼能節省時間并降低總開發成本。 可自動生成代碼的基于模型的設計還可用于快速原型制作，進一步縮短設計周期。

本身提供軟件再利用結構，允許將已完成的設計根據所需應用有效地調高或調低復雜性，從而以更簡單、更具性價比的方式可靠地完成升級。

通過減少設計時間，并提供性能、系統功能性以及特性和調度等方面更精確且更接近預設計期望的最終設計，從而節省寶貴的設計資源。

基于電機控制系統模型設計的優勢

* 更快的設計調整，獲得所需性能、功能和能力。* 設計周期具有更高的可預測性，產品發貨速度更快* 減少設計、開發和部署

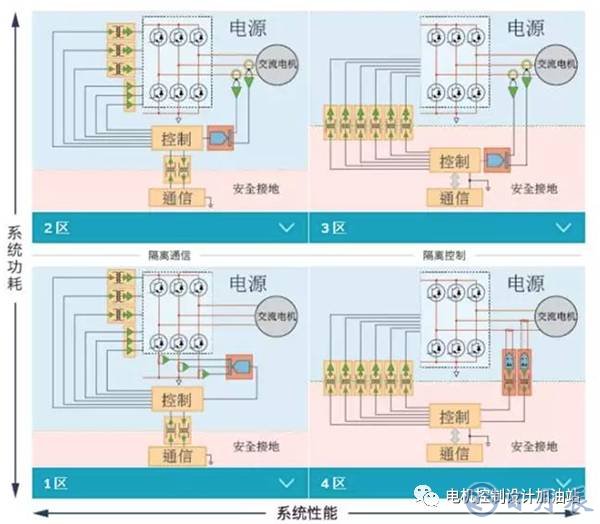

ADI開發了四種基本類型，以整合各種可能的電機控制架構

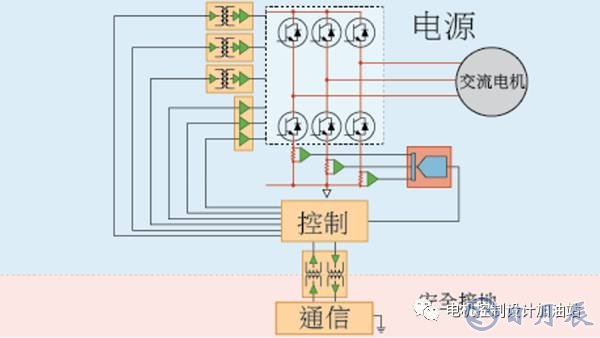

1區：

配置說明

* 以直流電軌為基準的控制器* 低邊分流檢測( * 低速通信協議 – 易于隔離

典型應用：逆變器

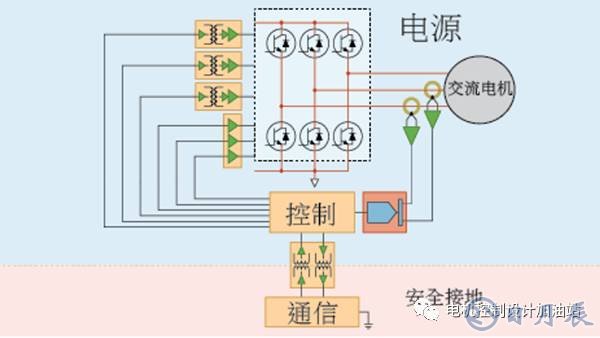

2區：

配置說明

* 以直流電軌為基準的控制器* 基于傳感器/變壓器的相位電流檢測(>25A)* 低速通信協議 – 易于隔離

典型應用：簡單功能伺服 和驅動

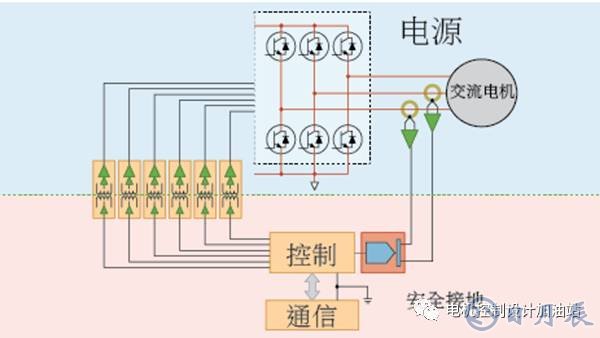

3區：

配置說明

＊ 以接地為基準的控制器和通信＊ 隔離式控制和反饋，性能更佳＊ 基于傳感器/變壓器的相位電流檢測(>25A)＊ 高速通信協議

典型應用：高級功能伺服和驅動

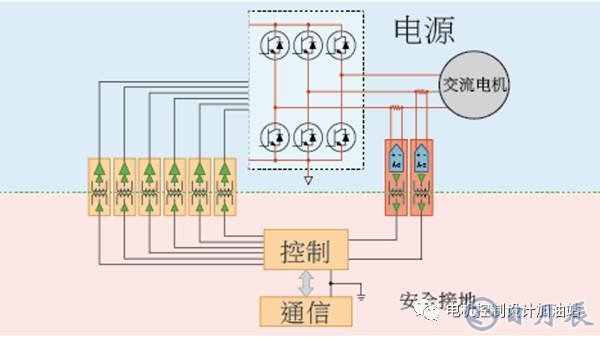

4區：

配置說明

＊ 以接地為基準的控制器和通信＊ 隔離式控制和反饋，性能更佳＊ 分流式相位電流檢測( ＊ 高速通信協議

典型應用：

＊ 高級功能伺服 和驅動＊ 高端驅動＊ 多軸伺服設計
