隨著現代通信技術的發展,通信測試儀器不斷推陳出新。各種新型設備對系統的實時響應能力的要求越來越高,一種通信測試儀器的實時響應性能,就成為系統設計能否成功的關鍵因素之一。筆者曾在多個通信測試儀器項目中,成功地應用ARM處理器、C51單片機等為主控芯片的嵌入式系統,實現了對儀器相關模塊的實時控制功能。因此提出一種在某通信測試儀器中使用C51單片機來實現實時控制的設計方案。
1 硬件設計與實現
1.1 總體方案設計
在該通信測試儀器中,實時控制模塊主要實現對射頻接收頻綜、射頻發生頻綜、濾波器組件、射頻輸入模塊、射頻輸出模塊等實時控制作用。對射頻檢波信號進行A/D轉換以獲取數據。與上位計算機進行通信等功能。
根據待實現的系統功能要求,綜合考慮系統資源,及芯片性價比等因素,確定采用以C51單片機為主控芯片的嵌入式系統方案,芯片為Silicon Labs的C8051F120,具有128 kB片內Flash存儲器、8×1 024+256 Byte的片內RAM,可尋址64 kB地址空間的外部數據存儲器接口、SPI、UART、定時器、時鐘振蕩器、PLL等,片上外設資源豐富、控制方便。

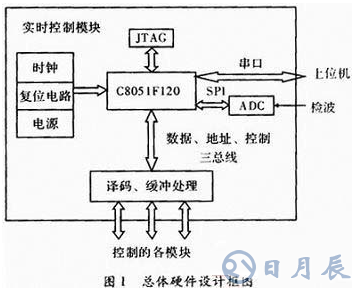

系統資源分配:射頻接收、發射頻綜模塊,內含DDS,PLL等,外部控制接口是微控制接口,因此直接用單片機的地址、數據、控制三總線實施控制。濾波組 件、射頻輸入/輸出模塊等的工作狀態與接口上信號電平高低有關,因此用GPIO的方式進行控制。A/D轉換控制使用串行外圍設備接口SPI.與上位機的通 信使用RS-232串口??傮w設計框圖如圖1所示。
1.2 總線及I/O控制的設計

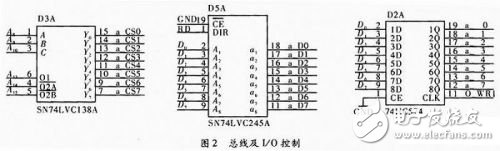

對于射頻接收頻綜、射頻發射頻綜模塊,直接采用總線控制,為避免不同的模塊控制時相互干擾,用3-8譯碼器對總線地址譯碼,產生不同模塊的片選信號。同 時數據線通過總線收發器以提高帶負載能力。對于濾波組件、射頻輸入/輸出等用I/O控制的模塊,并未直接使用51芯片的GPIO引腳,則是將數據總線經鎖 存后模擬GPIO信號供相關模塊使用,如圖2所示,其中,IO_/WR1由B_/CS7與單片機寫線邏輯或后產生。
1.3 SPI及RS232控制接口

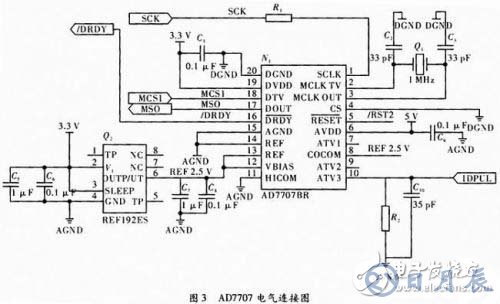

C8051F120芯片上本身自帶了A/D轉換器,但只有12位,不適合該系統的需求,故在片外另加一片ADI公司的AD7707.其分辨率為16位, 是∑-△體系結構,轉換的是輸入電平的平均值。三通道,輸入電平范圍可達±10 mV~±10 V.根據實際要求,該系統使用AIN3高電平輸入端口,Unbuffered模式,HICOM、REF-接模擬地,VBIAS與REF+均接+2.5 V參考電壓,模擬電源5 V,數字電源3.3 V,能檢測輸入范圍為0~10 V的單極性電平。其控制接口是同步串行口,用51芯片的SPI直接控制。圖3是AD7707的電氣連接圖。
單片機與上位計算機的通信使用通用異步收發器UART,外接MAX3224,將UART信號轉換為RS-232信號進行傳輸,MAX3224在 3~5.5 V低電壓下工作,卻可產生RS-232的±12 V電壓,只需連接Tx、Rx和地線即可實現異步串行通信。系統中仍有一些時鐘、復位電路和電源等,在此不再贅述。
2 軟件設計與實現
2.1 主程序框架

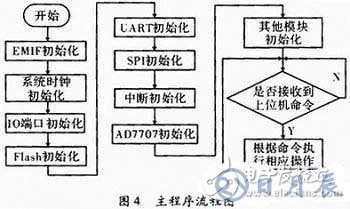

主程序流程圖如圖4所示。
主程序是順序結構,較為簡單。主要分兩部分:一是對系統各部分進行初始化設置,使其能夠工作在正常狀態。二是正常工作循環狀態,當收到上位機的控制命令時,即進行相應的操作,無命令時則等待。對于嵌入式程序而言,無限循環是必要的。
2.2 串口通信程序

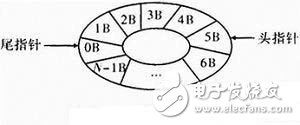

串口通信程序?qū)崿F(xiàn)與上位機的通信功能。具體操作中使用一個循環隊列存放接收到的上位機命令,分別用頭指針和尾指針指向隊頭和隊尾,將各命令字節取出,進行相應操作。命令執行完畢(隊列取空),清標志位,等待新命令。如圖5所示。
2.3 SPI通信程序
C51采用SPI主模式與AD7707進行通信。主模式寫AD7707較為簡單,單片機先寫1Byte的配置數據給AD7707,其會自動將該數據放入自身的通信寄存器,隨后AD7707根據該配置值確定下一步要寫的寄存器及數據大小,再將單片機 隨后輸入的數據放入指定位置。C8051F120發數據前,先根據SPICN寄存器的TXBMT位的值判斷是否能夠發送數據,再向自身的SPIDAT寄存 器寫數據即可,硬件會自動將數據發出。
主模式讀AD7707較為困難。當C51已設置AD7707的通信寄存器,表明下一步操作是讀AD7707的某個寄存器值后,C51向SPIDAT寫任 意值,之后SPI數據線(MOSI)上會串行移出數據,同時時鐘線上產生串行時鐘,從設備(AD7707)收到時鐘,將預備的數據送到MISO線上交給 C51,同時不采納主設備發送的任意值。C51將發送的串行數據放在移位寄存器中,當最后一位收到后即移入收緩沖器,再讀SPIDAT便可讀出數據。
2.4 其他軟件模塊
其他軟件模塊均是根據各部分硬件的具體要求,通過向所分配的對應地址空間按序發送所需數據來實現相關功能。
3 結束語
文中提出以C51單片機C8051F120為核心控制芯片的嵌入式系統,已成功應用于某通信測試儀器中,陔系統通過中斷及查詢等方式較好地實現了對整機的實時控制功能。
