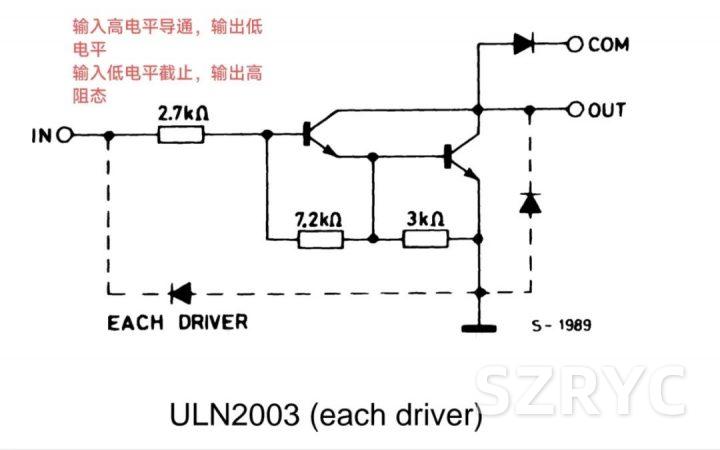

今天分享一個ULN2003的驅動電路，這個芯片非常好用，可以做一些繼電器驅動，或者步進電機等的驅動。一個ULN2003就可以驅動7路繼電器。ULN2003內部集成了7個達林頓管(小電流控制大電流)，以及7個續流二極管?，這個芯片的OUT屬于OC門，即開集電極輸出， 只具備輸出低電平和高阻的能力 ( 類似開漏輸出 )。

驅動部分的電路如下：

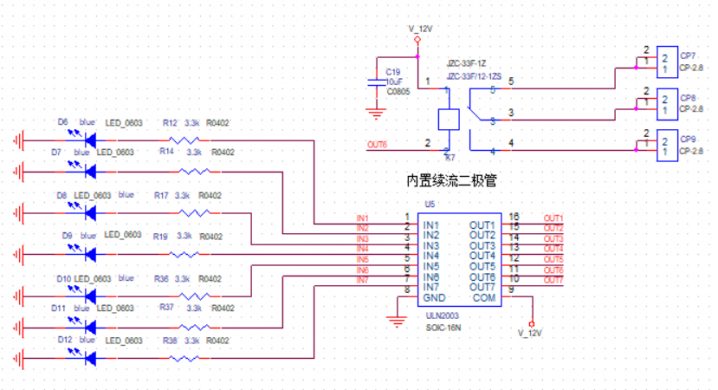

IN1~IN7連接至單片機的IO口，單片機輸出高低電平控制，7個LED燈用于指示IO口的控制信號。 COM接到感性負載的供電，用作續流 。

當IN1輸出高電平時，ULN2003內部的達林頓管導通，然后繼電器吸合

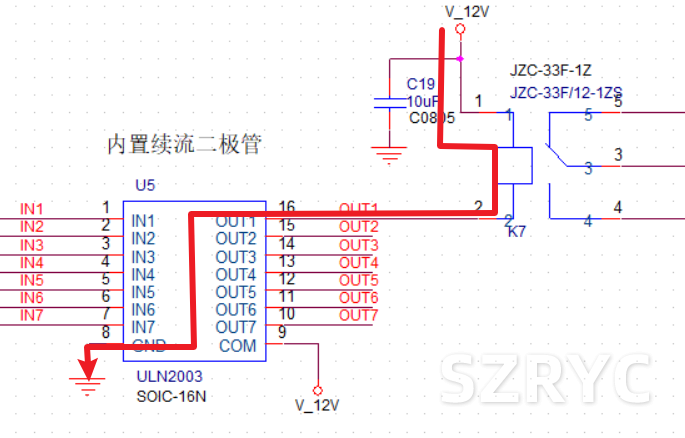

，由于所有繼電器的電流最終都是灌入芯片內部，然后到芯片的GND回流的，所以芯片的GND管腳的走線一定要加粗處理，電流路徑如下：

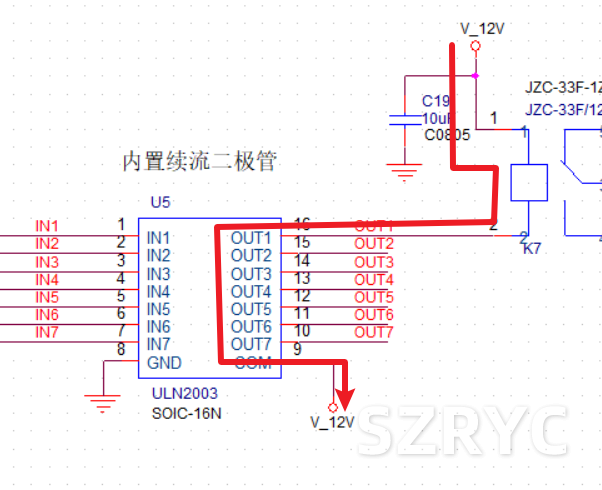

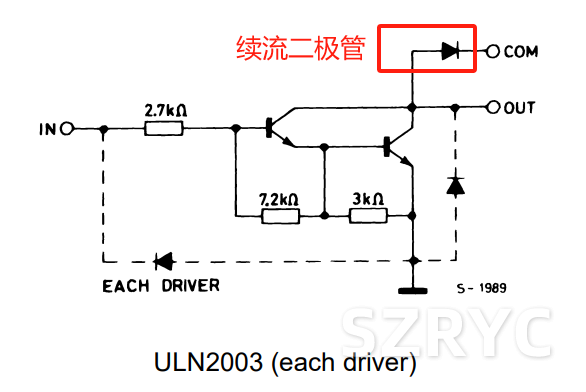

當IN1由高電平變?yōu)榈碗娖綍r(shí)， 繼電器會經過芯片內部的續流二極管續流，以防止繼電器產生的反電動勢損壞芯片 ，續流路徑如下：

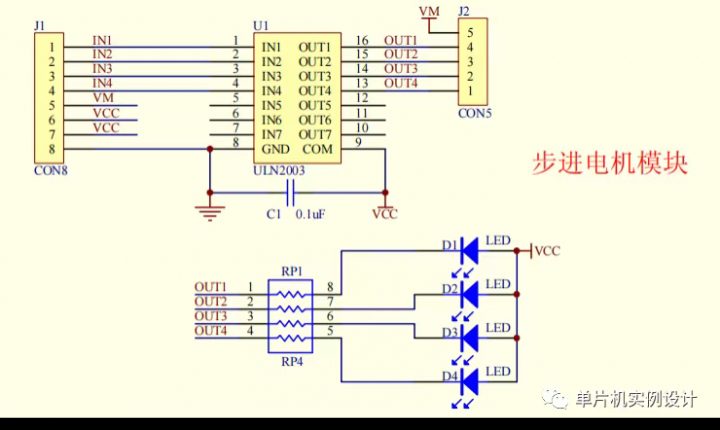

ULN2003除了可以控制繼電器外，還可以控制步進電機等，例如之前那個28byj48步進電機，也可以拿ULN2003控制。例如下圖(來自單片機設計實例公眾號)，這個芯片內部的續流二極管真是非常好用：
