本項目是基于啟明RA6M5開發板搭載2.4寸液晶屏的電子時鐘，該電子時鐘有兩個模式——正常模式和低功耗模式，可以通過開發板的按鍵改變時鐘模式。

項目實現效果如下：

在正常模式下，三個LED都開啟，可以在2.4寸液晶屏上實時顯示RTC提供的日歷時間，并且可以設置鬧鐘，每隔一個小時進行報時。

在正常模式下，由于開啟了低功耗模式的深度軟件待機模式，按下開發板上的SW2鍵進入低功耗模式，三個LED關閉，屏幕熄滅，報時也會關閉。

在低功耗模式下，如果按下SW2鍵，紅燈閃10下，進入正常模式，顯示一下時間，隨后又進去低功耗模式；如果按下SW3鍵，紅燈閃10下，進入正常模式。

可以從串口調試助手看到RA6M5的運行狀況！

一相關配置說明

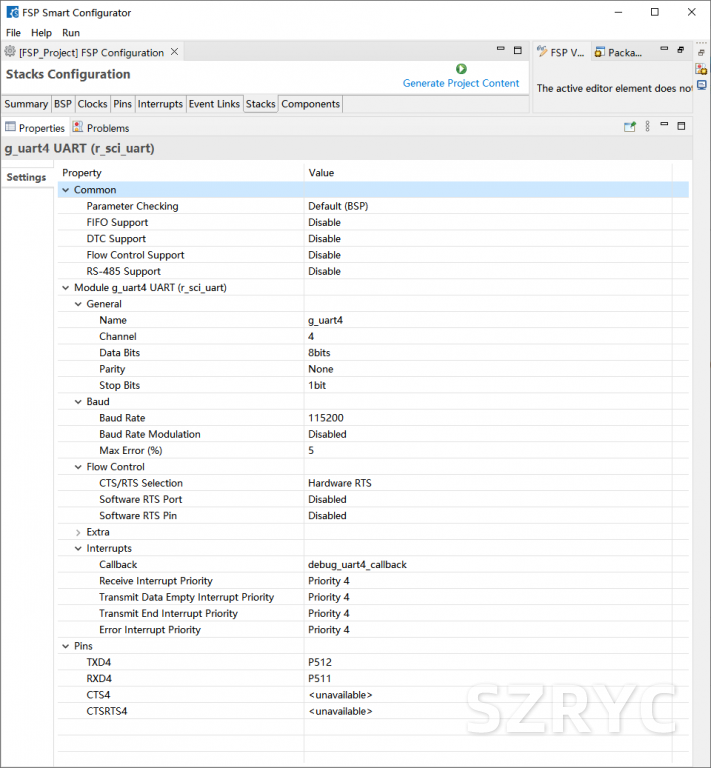

1Uart4

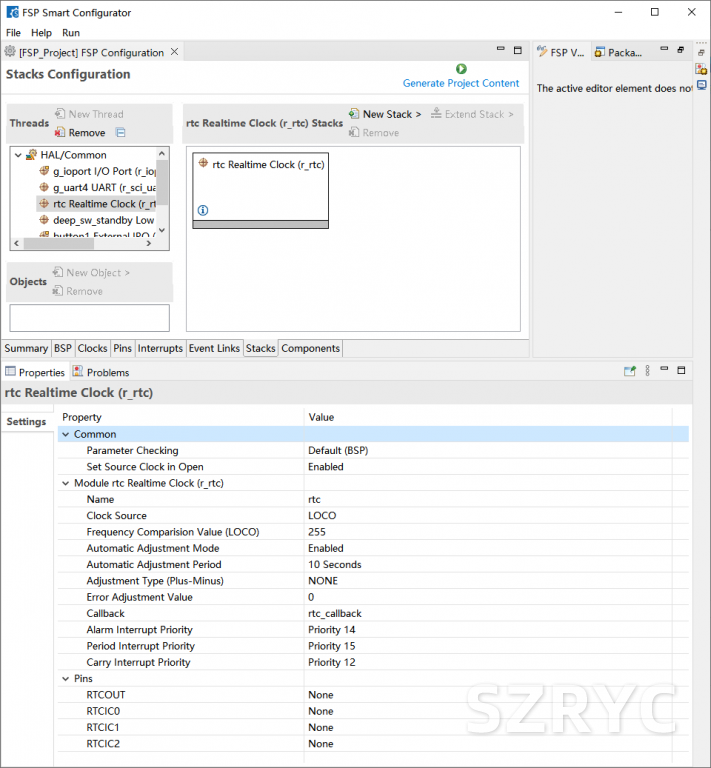

2RTC

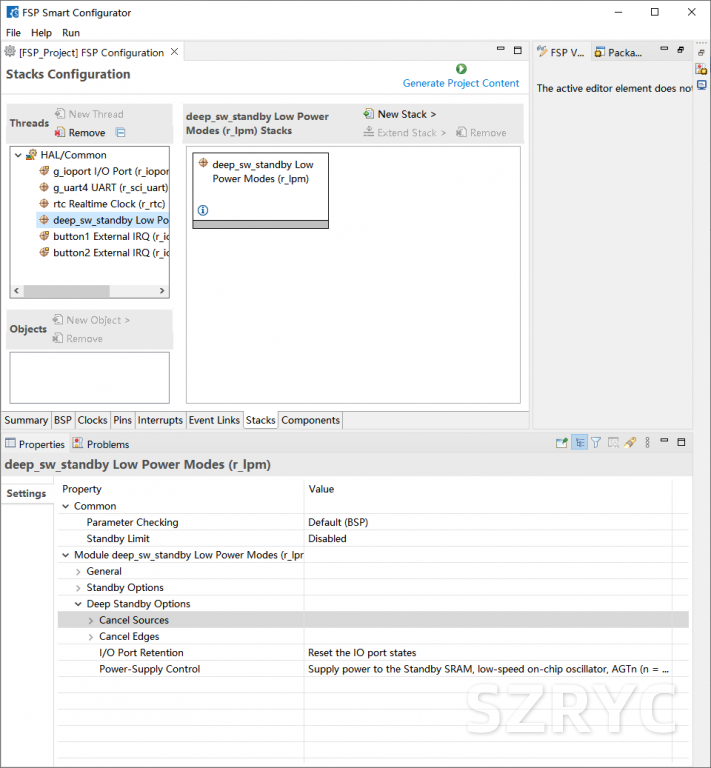

3深度軟件待機模式

Cancel Sources 中開啟IRQ9，IRQ10

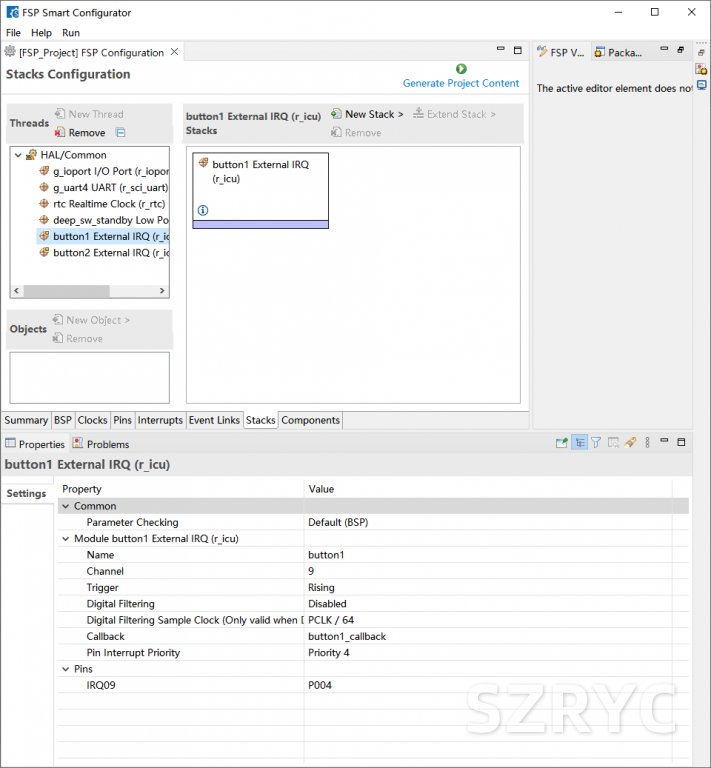

4按鍵外部中斷

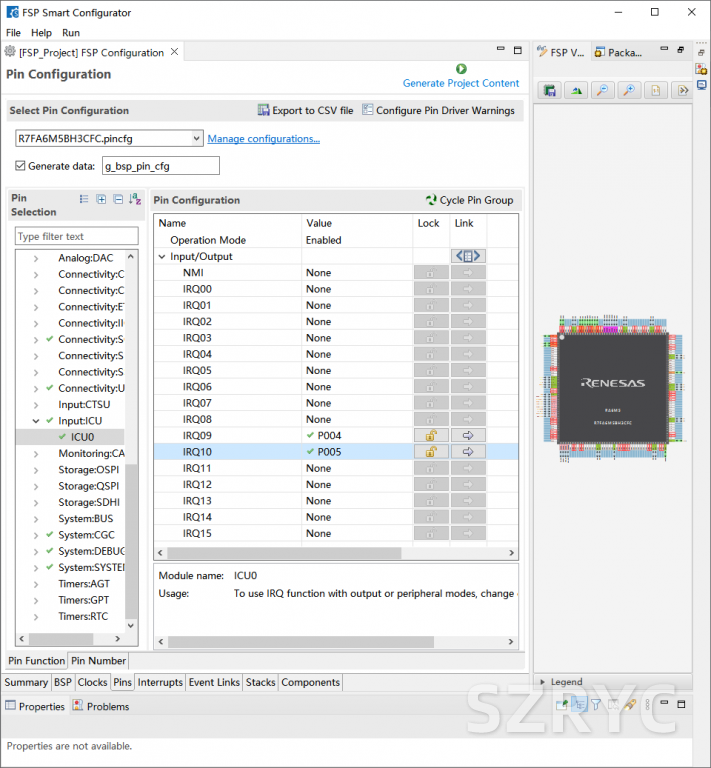

開啟SW2和SW3的外部中斷

??

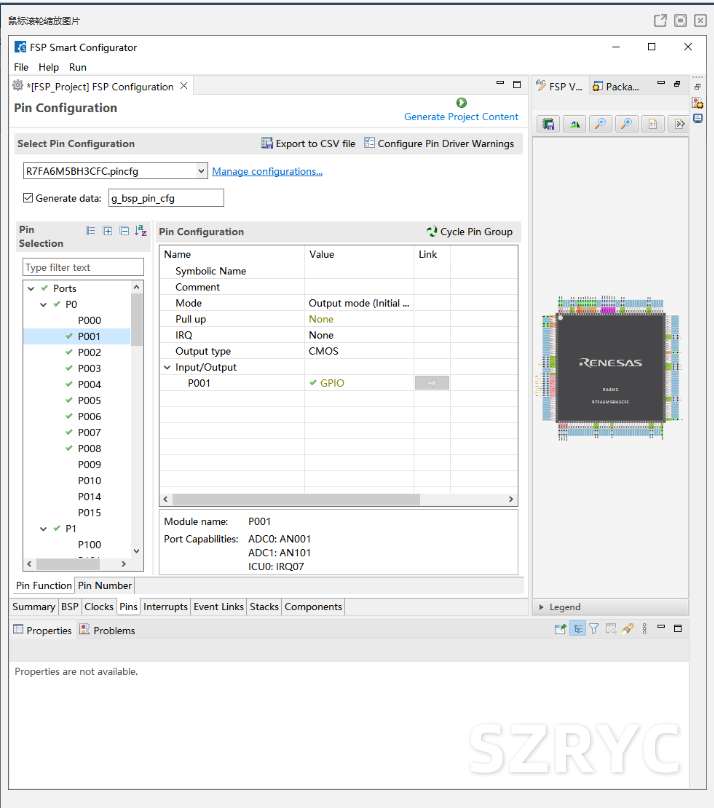

52.4寸液晶屏

八個引腳P001~P003、P006~P008引腳配值為輸出模式，模擬SPI進行驅動

二相關代碼（keil開發）

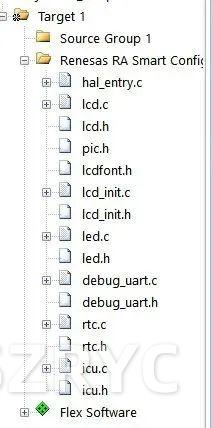

整體代碼框架如圖

顯示屏移植主要修改一下部分，延時更換一下差不多就可以了

注：項目源碼可點擊文末閱讀原文跳轉獲取。

三遇到的問題及總結

1我們使用keil開發RA6M5時可以用stlink下載，也可以使用Debug調試，有時候下載程序進去后，點Dubug出錯，可以先編譯，然后直接進去Debug，它下載好然后進去！

2RTC時鐘源可以選擇子時鐘或LOCO，按照FSP庫實戰指南時鐘源選擇Sub-Clock，小時進位到時，進位不了，改為L(zhǎng)OCO，就可以了，其他配置都一樣，不懂為什么，有大佬知道的話，歡迎評論區留言！

3低功耗模式配置為深度軟件待機模式，用stlink下載進去后，程序有點錯亂，就是什么中斷都可以喚醒MCU，復位之后也不行，但在深度軟件待機模式下，下載程序，下載不了，然后程序就神奇的變好了，同上，歡迎大佬留言！

4由于參加電賽不怎么夠時間完成作品，打算用esp8266聯網獲取準確時間，做不出來（基礎不好），最后感謝野火舉辦的瑞薩RA MCU創意氛圍賽，讓我有機會學習到相關的內容?。?！
