電壓調節器及注入電流

問題:

內部穩壓器根據確定的輸入電壓擺動和輸出負載變化授予輸出電壓范圍。

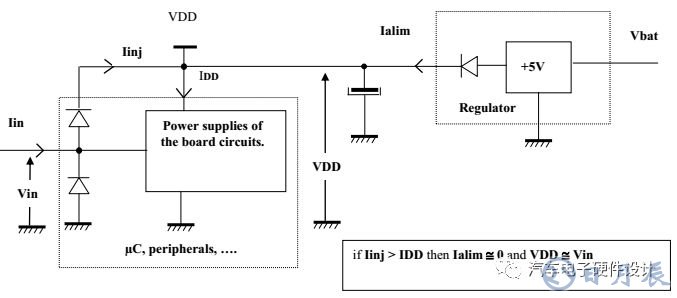

然而在負載變化的情況下的動態類型(,電動機,…)或大部分時間由簡單的注入電流的存在在«鉗位»二極管集成電路的輸入和輸出保護網絡,內部電源電壓可能超過其允許更高的極限值。

運行風險:

如果注入電流高于板電源電流的總和(µC和其他電路),調壓器不能完全執行其功能和電源電壓可能超過推薦的范圍和破壞產品的組件和集成電路。

尤其是當µC切換到低功耗模式例如等待,停止或停止狀態，沒有時鐘電路。

建議:

你是否檢查過沒有從外部電流的輸入(共享輸入..)干擾電流注入，可能導致內部電源過壓應力(特別檢查在ECU低消耗模式)。
