只要在芯片規格要求的范圍內使用，是不會損壞芯片電路的！

下面就來詳細了解下芯片的內部細節，其實芯片并沒有想象的脆弱，雖然說它是納米級別的工藝，但是在設計規格的使用范圍內，芯片其實是很“抗揍”的，它的結構一致性、穩定性都要比分立元件組成的電路要更好。

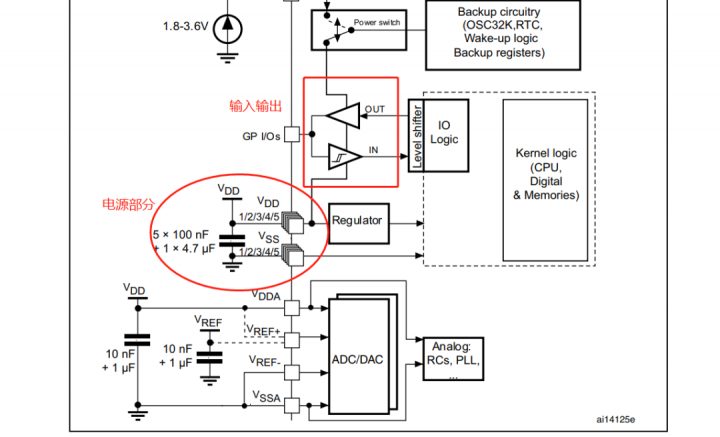

常用的芯片結構大體上可以看成是由電源電路與功能電路兩大部分組成，從上圖可以看到，電源引腳VDD和VSS分成五組，分別給芯片供電。它們并非是單槍匹馬，而是合力向芯片提供穩定的電流，人多力量大嘛！

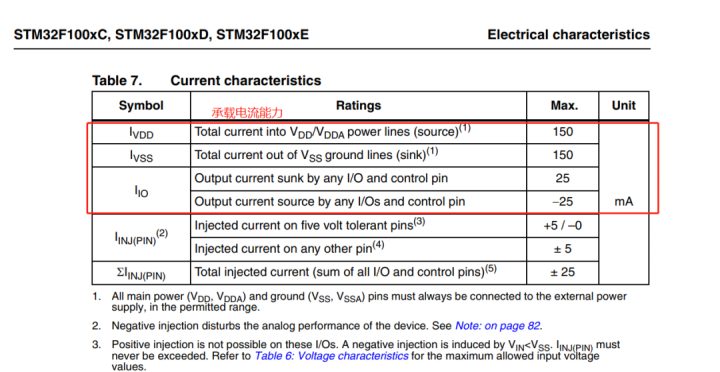

再來說下占比最多的功能引腳，上面是芯片的電氣特性表，它清楚地告訴使用者電源引腳的總承載電流IVDD=150mA，也就是在電路設計的時候，該芯片的功耗不能大于150mA的極限值。

同時通用的功能引腳電流Iio最大不能超過25mA，無論是灌電流還是拉電流都不能超出規格，而且除了單個IO引腳不能超過25mA的電流，所有IO引腳的總電流也不能超過電源引腳所能承受的150mA極限電流。

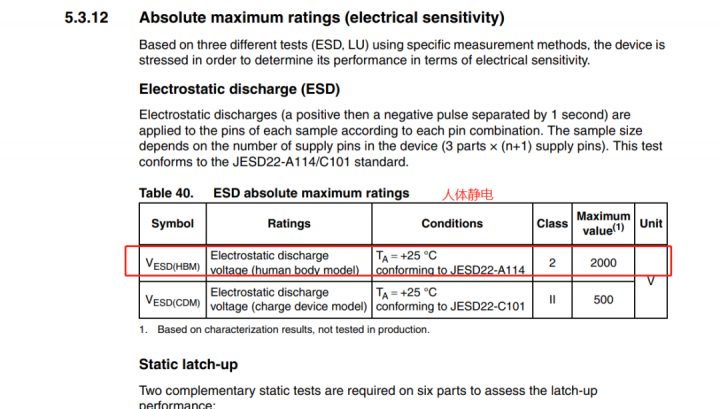

最后是芯片的抗靜電能力，通常芯片在設計時都考慮到了各種使用場景，比如說最常見的人體靜電，對于人體的觸摸靜電，該芯片可以承受最大2000V的靜電電壓，對于消費電子產品的應用綽綽有余了。

回到題主的疑問點，如果在芯片規格的范圍內合理使用，將電流控制在安全的范圍之內，芯片的內部電路是很難損壞的。?你經常聽說電腦的CPU壞掉嗎？往往壞的都是主板，顯卡等部件。

但是如果經常超頻，或者在芯片規格外使用，則損壞的概率會大大增加。
