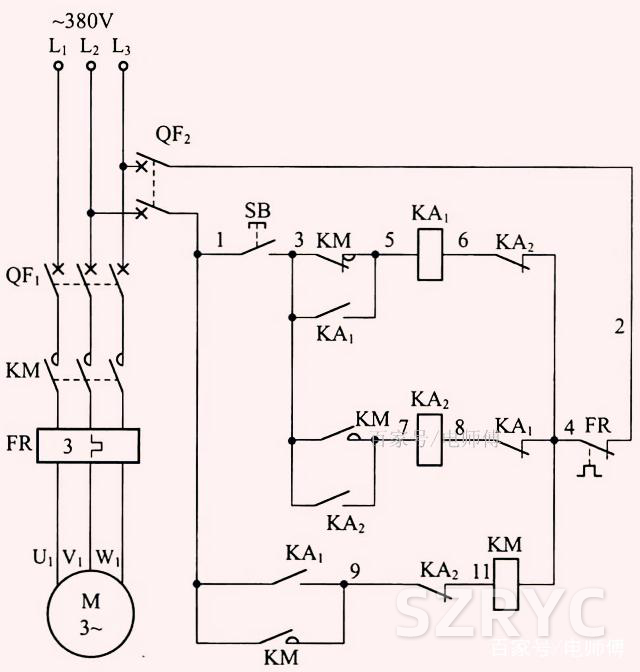

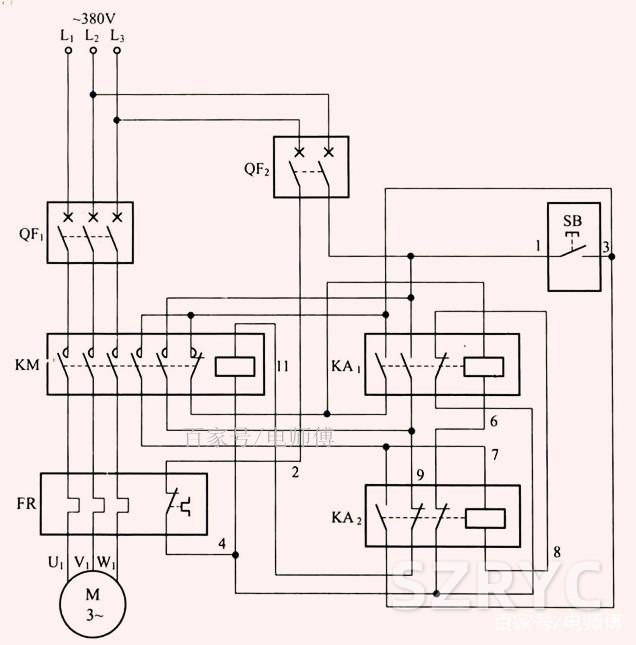

j用一只按鈕控制電動機啟停電路

啟動

按下按鈕開關SB (1-3) 不松手，中間繼電器KA:線圈在交流接觸KM輔助常閉觸點(3-5) 的作用下得電吸合且KA常開觸點(3-5) 閉合自鎖，KA1井聯在交流接觸器KM線圈啟動回路中的常開觸點(1-9) 閉合，使交流接觸器KM線圈得電吸合且KM輔助常開觸點(1-9) 閉合自鎖，KM三相主觸點閉合，電動機得電啟動運轉；松開按鈕開關SB (1-3)， 中間繼電器KA線圈斷電釋放，KAI所有觸點恢復原始狀態。

?

按下按鈕開關SB (1-3) 不松手，中間繼電器KA2線圈在交流接觸器KM輔助常開觸點(3-7) (已處于閉合狀態)的作用下得電吸合且KA2常開觸點(3-7) 閉合自鎖，KA2串聯在交流接觸器KM線圈回路中的常閉觸點(9-11)斷開，切斷了交流接觸器KM線圈電源，KM線圈斷電釋放，KM三相主觸點斷開，電動機失電停止運轉；松開按鈕開關SB (1-3)， 中間繼電器KA2線圈斷電釋放，KA2所有觸點恢復原始狀態。

?
