1.1 零點tempoc

在傳遞特性曲線Id = f (Vgs)上定義了tempco零點，其中ID 電流與溫度無關。熱穩定性好D電流值(交點)很低。

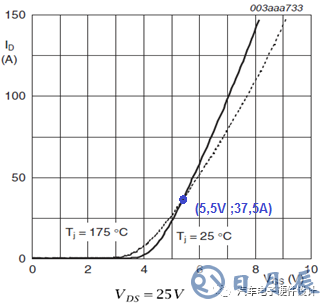

Ø NXP:BUK7510-55AL:

圖4:傳輸特性(BUK7510-55AL)

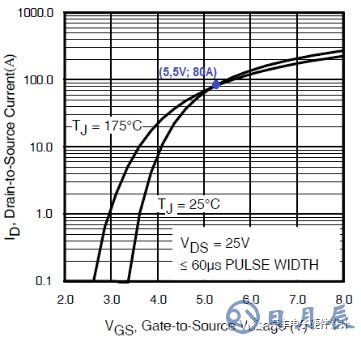

Ø IRF 3305:

圖5:傳輸特性(IRF 3305)

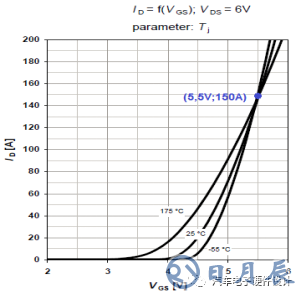

Ø 英飛凌:IPP 80 n06s2-05

圖6:傳遞特性(IPP 80N06S2-05)

結論:

根據MOSFET傳輸特性，新的MOSFET (IRF和INFINEON)的熱穩定性不如NXP MOSFET，因為NXP的熱穩定性(曲線相交)在37,5A，相比之下，IRF為80A, INFINEO為150A。
