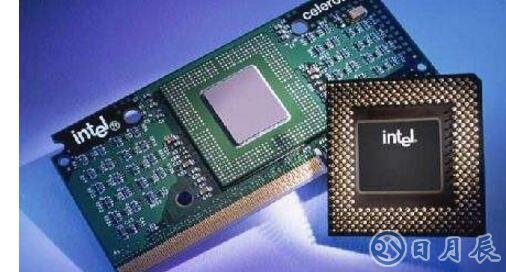

一、集成電路簡介

　　集成電路（integratedcircuit）是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗、智能化和高可靠性方面邁進了一大步。它在電路中用字母“IC”表示。集成電路發明者為杰克·基爾比（基于鍺（Ge）的集成電路）和羅伯特·諾伊思（基于硅（Si）的集成電路）。當今半導體工業大多數應用的是基于硅的集成電路。

　　集成電路優點：

　　1、電路簡單。由于采用了集成電路，簡化了整機電路的設計、調試和安裝，特別是采用一些專用集成電路后，整機電路顯得更為簡單。

　　2、性?xún)r(jià)比高。相對于分立元器件電路而言，采用集成電路構成的整機電路性能指標更高，與分立電子元器件電路相比，集成電路的成本、價格更低。例如，集成運放電路的增益之高、零點漂移之小是分立電子元器件電路無法比擬的。

　　3、可靠性強。集成電路具有可靠性高的優點，從而提高了整機電路工作的可靠性，提高了電路的工作性能和一致性。另外，采用集成電路后，電路中的焊點大幅度減少，出現虛焊的可能性下降，使整機電路工作更為可靠。

　　4、能耗較小。集成電路還具有耗電小、體積小、經濟等優點。同一功能的電路，采用集成電路要比采用分立電子元器件的電路功耗小許多。

　　5、故障率低。由于集成電路的故障發生率相對分立元器件電路而言比較低，所以降低了整機電路的故障發生率。

　　集成電路缺點：

　　1、電路拆卸困難。集成電路的引腳很多，給修理、拆卸集成電路帶來了很大的困難，特別是引腳很多的四列集成電路，拆卸比轅困難。

　　2、修理成本增加。當集成電路內電路中的部分電路出現故障時，通常必須整塊更換，增加了修理成本。

　　3、故障判斷不便。相對分立電子元器件電路而言，在檢修某些特殊故障時，準確地判斷集成電路故障不太方便。

　　集成電路的作用：

　　1、減少元器件的使用。集成電路的誕生，小規模的集成電路使內容元器件的數量減少，在零散元器件上有了很大的技術提高。

　　2、產品性能得到有效提高。將元器件都集合到了一起，不僅減少了外電信號的干擾，也在電路設計方面有了很大的提升，提高了運行速度。

　　3、更加方便應用。一種功能對應一種電路，將一種功能集中成一個集成電路，如此一來，在以后應用中，要什么功能就可以應用相應的集成電路，從而大大方便了應用。

　　集成電路是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體，使電子元件向著微小型化、低功耗和高可靠性方面邁進了一大步。它的英文（integratedcircuit）用字母“IC”表示。集成電路技術包括芯片制造技術與設計技術，主要體現在加工設備，加工工藝，封裝測試，批量生產及設計創新的能力上。

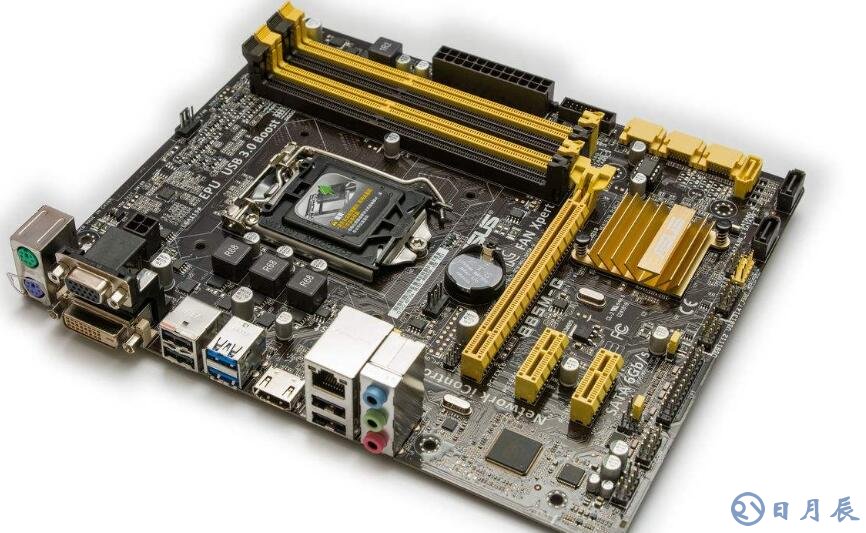

　　二、主板簡介

　　電腦機箱主板，又叫主機板（mainboard）、系統板（systemboard）或母板（motherboard）；它分為商用主板和工業主板兩種。它安裝在機箱內，是微機最基本的也是最重要的部件之一。主板一般為矩形電路板，上面安裝了組成計算機的主要電路系統，一般有BIOS芯片、I/O控制芯片、鍵和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。

　　電腦主板的工作原理：

　　1.電源啟動：一般市面上所售電源都為ATX規格，其特性可使主機板擁有二段開機之功能，其具備有電源待機，MODE開機，軟體關機等功能，使電腦更具人性化管理；因需具備其功能所以當使用者將電源開啟時，并未啟動電腦，而由面板上之電源啟動按鈕來啟動電腦，并由軟體來控制關機，若為關機狀態也可透過遠端控制來啟動電腦，所以電源開起先由ATXPOWER中發出電源待機訊號（+5VSB）及電源啟動訊號（PSON#），當使用者將面板上之電源啟動按鈕按下，此時主機板會將PSON#訊號將被降至低電位，ATXPOWER接收到此訊號由高電位轉為低電位時便將電源開啟。

　　2.系統CLK：當電源開啟後，系統必須依照相同的步驟動作，我們稱作「同步」，為了符合同步信號，我們將石英晶體經過倍頻後送至各元件，達到其目的。

　　3.重置：當電源正常後，系統會隨即發出重置信號（RESET），目的是將Chip內部之資料重新初始化，使系統方能由資料原始值開始動作，重置前系統會檢查各部電源運作是否正常，然後依序發出重置信號。

　　4.動作：前述動作完成後，此時CPU便會送出第一個位址給北橋，此時北橋會立即將位址送給南橋，然後南橋送至BIOS，由BIOS內部?jī)?chǔ)存之資料依反向回送給CPU當CPU收到資料後再依資料內容，解成相對應之指令控制M/B之動作?我們通常將這一段至進入DIOS前稱為POST?所以我們可依照POSTCODE查出M/B知問題出於何處

　　例：C1為MEMORYTESTFAIL，05為K/BFAIL

　　5.OS：當BIOS中POST完成後便由DOS，WINDOWS或其它作業系統替代此時BIOS便無動作?

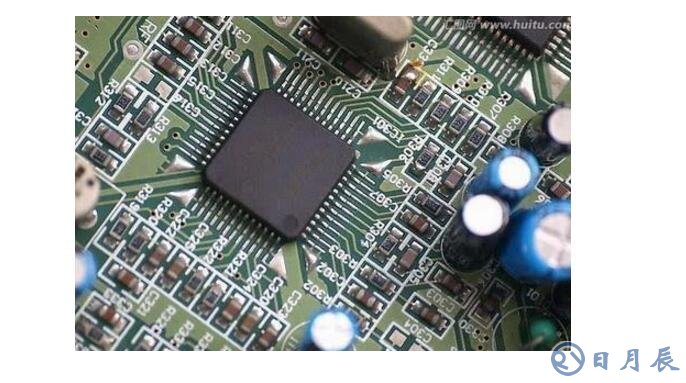

　　三、集成電路與主板的關系

　　液晶電視主板和集成電路的關系是：主板包含集成電路，主板是由集成電路組成的；集成電路是主板的一部分。

　　液晶電視主板，主要負責液晶電視的主要工作條件，如：圖像解碼、邏輯運算、伴音等功能。他都是由多個集成塊組成集成電路來完成，不同功能由不同集成電路完成。

　　一般情況下，液晶電視機出了故障，不是屏幕故障就是主板故障，而主板都由大規模集成電路組成，非專業人員用專業工具是不能修復的，大多數維修人員只是換新的整板。
