三聯三開

　　意為三個開關可以控制三個用電器。三開單控就是面板上有三個開關，每個開關有兩個接線柱，可以控制一路電；

　　三開雙控：三開雙控就是面板上有三個開關，每個開關有三個接線柱，可以控制兩路，向上扳控制一路，向下扳控制另一路。意為可控制三個用電設備，且可以雙向控制。比如樓下與樓下，人從一樓開燈上二樓，，如果沒有雙控開關的話，那一樓的燈豈不是經常在亮而耗電，而有了雙控開關后，在一樓開燈后，上了二樓后可按雙控開關進行關燈，從而省去了耗電的損失。

　　三開單控開關怎么接線？

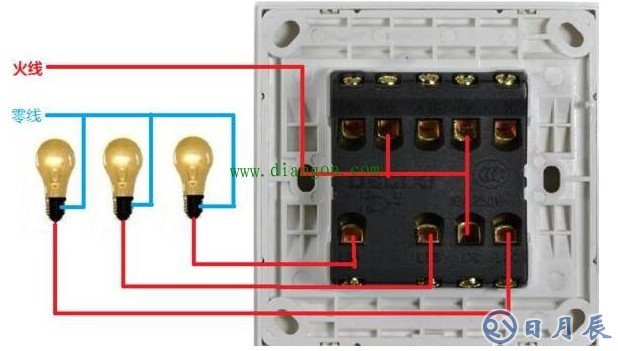

　　首先要用測電筆找到火線，然后火線要與3個接線柱（如圖）連接，余下的三根線就是去燈泡的線，在圖示的另外三個接線柱隨便接，然后試驗開關，找好開關對應的燈記住就可以，如果感覺順序不方便，可以交換。

　　三控開關，是指對某個裝置設備進行多地方的分別控制，例如三個開關控制同一盞燈，就是在雙控的基礎上，把兩個開關的連接線中間再加上一個雙刀雙擲開關。如果沒有的話，也可以用雙開代替。

　　在生活中我們常常會看到，要打開一盞燈，在客廳進門時可以控制，到了臥室需要休息時無需再跑到客廳去關燈，一般在臥室也會安裝一個開關對客廳的燈進行控制。這種情況在很多工廠或公司里對某個設備兩地甚至多地控制是很平常的事情，所以三控就是在不同地方的開關按扭，可以共同控制的同一設備的電源。

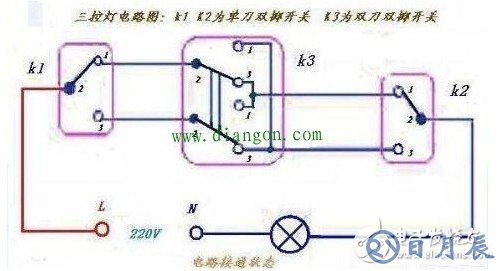

　　上面電路圖中，K1和K3就是普通的雙控開關，中間的開關比較特殊，稱為“中途開關”（或叫“中途掣開關”、“雙路換向開關”）。在別墅、錯層等大面積房型，或一些公共場所中，可能會有一個電器（常見為照明電器）需要在三個甚至更多位置進行通斷控制。中途開關就是為了滿足這種需求而設計的。 三個位置控制一個電器，需要兩只雙控開關加一只中途開關；（如無也可用雙聯開關代替） 四個位置控制一個電器，需要兩只雙控開關加兩只中途開關；五個位置控制一個電器，需要兩只雙控開關加三只中途開關，以此類推。

　　三開雙控開關的接線

　　雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端；

　　雙聯線中的另一條導線連接兩個開關的上接線端（或者下接線端），并且在中間接一條分支線與燈的一端連接，燈的另一端接零線。

　　兩個開關都入火線，而且接于上接線端（或者下接線端），但不能接于中間的接線端。

　　這種電路的布線特點：

　　雙聯專用線中的一條導線，中間引出分支線接于燈的一端。（傳統雙聯雙控電路是不允許在雙聯專用線中引出分支線的）

　　兩個開關都入火線，而且只能接于上接線端（或者下接線端），這就使得燈亮?xí)r，兩個開關的三個接線端對零線的測量電壓都是220v，即試電筆都顯示為紅色。

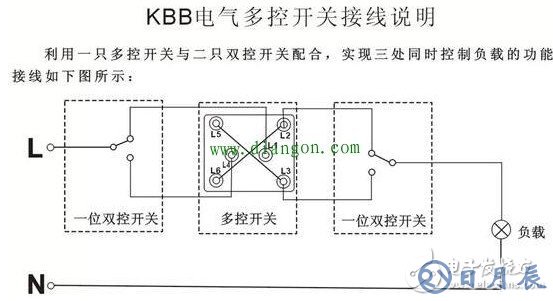

　　三開雙控開關的接線方法：1. 一燈三控接線圖 三個位置控制一個燈，需要兩只雙控開關加一只中途開關； 四個位置控制一個燈，需要兩只雙控開關加兩只中途開關；

　　A1、A、A2為一同個小開關上的接線柱，分別對應為：常開柱、公共柱、常閉柱。
