電流控制是提升電機運作效能的關鍵，如何準確地測量電流的強度，則需要精準的電流傳感器，采用TMR技術的電流傳感器將會是相關應用的理想選擇之一。本文將為您介紹TMR技術的特性、電流傳感器的類型。

TMR技術可實現高磁靈敏度與穩定的性能

TMR（隧道磁電阻）是指一種發生在磁性隧道結（MTJ）中的磁電阻效應，MTJ由兩個導電磁性層組成，它們位于薄（納米級）但高度堅固的絕緣層的兩側，一個磁性層具有固定的磁矩方向，而另一層可以自由改變以跟隨局部磁場的方向。在絕緣層相當薄的情況下，電子可以從一個鐵磁體隧穿過去另一邊，其穿隧電阻大小隨兩邊鐵磁材料相對方向變化。磁電阻效應是磁阻式隨機存取內存（MRAM）與硬盤中的磁性讀寫頭的科學基礎，也被應用于傳感領域。

采用TMR技術的傳感器有時與霍爾效應傳感器具有相同的用途，但由于TMR基于不同的物理現象，因此以完全不同的方式工作，這解釋了它們作為磁傳感器的優越特性，磁阻效應是器件在外部磁場的影響下改變其電阻值的特性，因此可以在各種應用中對各種磁場進行電檢測。

Crocus?Technology開發并應用了其創新的XtremeSense? TMR技術，以提供用于許多應用的卓越磁感應性能。XtremeSense? TMR技術可實現高磁靈敏度、在溫度范圍內穩定的性能、低噪聲和低功耗，使其可用于各種終端產品和市場。

?

編輯

電流傳感器可檢測電流供進一步分析與控制

電流傳感器則是一種可以偵測導線內電流的器件，并且產生和電流成比例的信號，其產生的信號可以是模擬或是數字的電壓或是電流信號，這些信號可以接到儀表（例如電流表）顯示，也可以存儲在數據擷取系統中，以便做進一步的分析或控制。

電流傳感器所感測的電流和輸出信（找元器件現貨上唯樣商城）號可以在交流電輸入時以模擬輸出或雙極輸出，它可復制感測電流的波形，也可以用單極輸出，其會與檢測電流的平均值或RMS值成正比。在直流輸入時，則可用單極輸出來復制感應電流的波形，或是以數字輸出，可在當檢測到的電流超過某個閾值時切換。

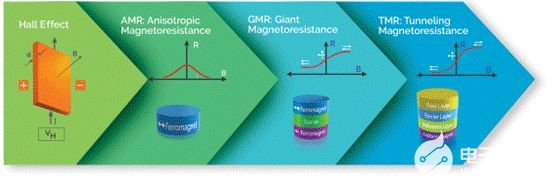

電流的測量可以根據基本的物理原理進行分類，例如，法拉第感應定律、磁場傳感器、法拉第效應、霍爾效應傳感器、變壓器或電流鉗表、磁通門傳感器、分流電阻器、光纖電流傳感器、羅果夫斯基線圈（RogowskiCoil）、磁阻（MR）等，本文所介紹的TMR則屬于磁阻技術，除了TMR之外，基于磁阻的傳感器還有各向異性磁阻（AMR）、巨磁阻（GMR）、巨磁阻抗（GMI）等技術，這些磁場傳感器適用于交流和直流電流的檢測，精度高于霍爾效應，已經獲得業界的廣泛采用。

?

編輯

低功耗、高靈敏度的高精度傳感器

由Crocus所推出的磁傳感器產品是基于其創新的XtremeSense? TMR技術，利用單片技術使磁傳感器能夠完全集成在專有CMOS光刻工藝之上，從而簡化制造流程，并實現更高水平的集成和性能指標，并可在較寬的溫度范圍內實現高靈敏度、低噪聲和穩定的性能。

這些磁傳感器不僅具有高磁傳感性能，而且具有可靠性、小尺寸、電流和熱隔離、高頻操作和低功耗等優點，具有高靈敏度和低噪聲以及納米級低功耗，并在溫度范圍內提供高可靠性和穩定的磁性能，在極端操作環境下也能提供出色的穩固性。這些特性使其非常適合許多不同的操作環境，以及對準確性和快速響應很重要的應用，是物聯網和工業應用的理想傳感解決方案，廣泛使用在電機／運動控制、能源管理系統、逆變器、電池管理、充電管理和許多其他應用。

Crocus所推出的TMR傳感器包括電流傳感器（接觸式、非接觸式）與位置傳感器（開關、一維、二維），本文所介紹的接觸式電流傳感器則是高分辨率、高帶寬和完全集成的傳感器，是太陽能發電系統、電池管理系統、服務器電源分配單元（PDU）、電機控制、電機、冰箱、筆記本電腦和安全組件等產品的解決方案。

?

高精度隔離式TMR電流傳感器

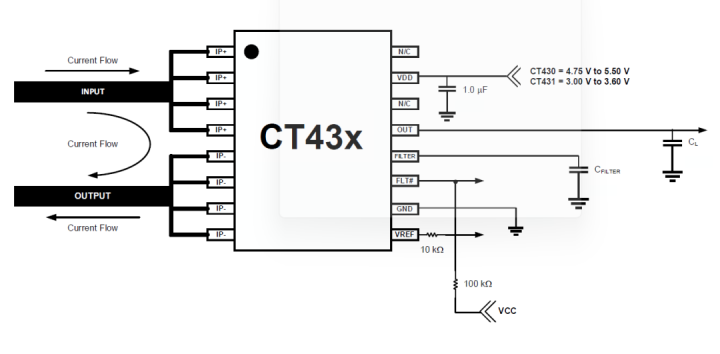

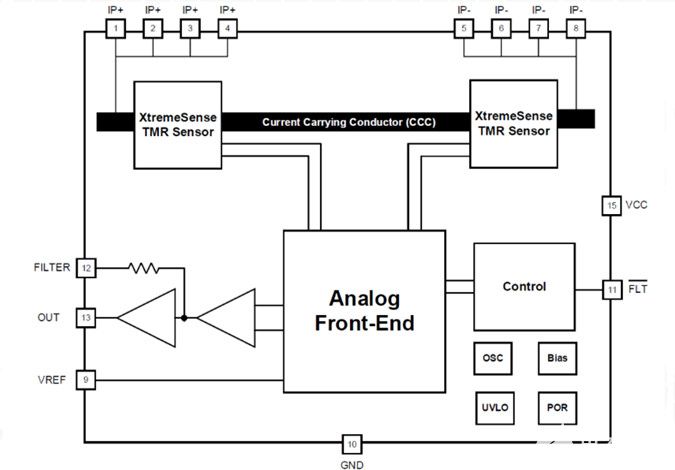

由Crocus所推出的CT43x XtremeSense? TMR傳感器，是具有過流故障檢測功能的1 MHz帶寬、高精度隔離式電流傳感器，CT430（VCC= 5.0 V）與CT431 （VCC = 3.3 V）均是高帶寬和超低噪聲集成接觸式電流傳感器，它使用Crocus Technology的XtremeSense? TMR技術，為許多消費者、企業和工業應用提供高精度電流測量。它支持八個電流范圍，其中集成載流導體（CCC）將處理高達65 A的電流，并將電流測量值生成為線性模擬輸出電壓。它在電壓和整個溫度范圍內（-40℃至+125℃）實現了小于±1.0%滿量程（FS）的總輸出誤差。

CT43x XtremeSense? TMR傳感器具有1 MHz帶寬和300ns響應時間的快速響應能力，電流消耗約為6.0 mA，CT430具有9.0 mARMS、CT431具有9.5 mARMS的超低噪聲的高信噪比（SNR），并均具有-54 dB的集成共模場抑制，以確保雜散場不會影響工作應用中的測量。CT43x具有集成的過流檢測（OCD）電路，可識別故障引腳（FLT#）上輸出的超出范圍的電流，F(xiàn)LT#是一個漏極開路、低電平有效數字信號，可由CT43x激活以提醒例如微控制器發生的故障情況。CT43x采用行業標準的16引腳SOIC-Wide封裝，通過UL/IEC 62387、UL1577以及IEC 61000-4-5認證，“綠色環?！鼻曳蟁oHS標準。CT43x可廣泛應用于電機控制、PLC/控制板、太陽能／電力逆變器、戶外用品、UPS、SMPS和電信電源、電池管理系統、智能家電、智能電表、住宅／商用暖通空調、工業設備、電源、過流故障保護等領域。
