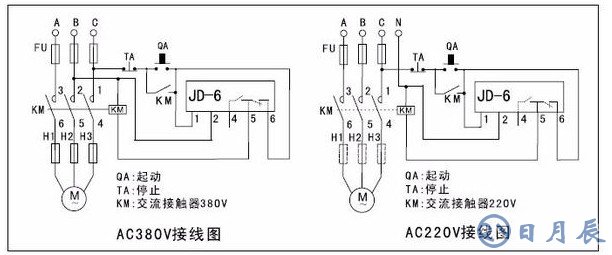

本文主要是關于JD一6的電機保護器的相關介紹，并著重對JD一6的電機保護器的接線圖進行了詳盡的闡述。
電機保護器的作用是給電機全面的保護，在電機出現過載、過流、缺相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時，予以報警或保護的裝置。
選型
市場上電機保護產品未有統一標準，型號規格五花八門。制造廠商為了滿足用戶不同的使用需求派生出很多的系列產品，種類繁多，給廣大用戶選型帶來諸多不便；用戶在選型時應充分考慮電機保護實際需求，合理選擇保護功能和保護方式，才能達到良好的保護效果，達到提高設備運行可靠性，減少非計劃停車，減少事故損失的目的。
?。ㄒ唬┡c選型有關的條件
1、電機參數：要先了解電機的規格型號、功能特性、防護型式、額定電壓、額定電流、額定功率、電源頻率、絕緣等級等。這些內容基本能給用戶正確選擇保護器提供了參考依據。
2、環境條件：主要指常溫、高溫、高寒、腐蝕度、震動度、風沙、海拔、電磁污染等。
3、電機用途：主要指拖動機械設備要求特點，如風機、水泵、空壓機、車床、油田抽油機等不同負載機械特性。
4、控制方式：控制模式有手動、自動、就地控制、遠程控制、單機獨立運行、生產線集中控制等情況。啟動方式有直接、降壓、星角、頻敏變阻器、變頻器、軟起動等。
5、其他方面：用戶對現場生產監護管理情況，非正常性的停機對生產影響的嚴重程度等。
與保護器的選用相關的因素還有很多，如安裝位置、電源情況、配電系統情況等；還要考慮是對新購電機配置保護，還是對電機保護升級，還是對事故電機保護的完善等；還要考慮電機保護方式改變的難度和對生產影響程度；需根據現場實際工作條件綜合考慮保護器的選型和調整。
?。ǘ╇姍C保護器的常見類型
1、熱繼電器：普通小容量交流電機，工作條件良好，不存在頻繁啟動等惡劣工況的場合；由于精度較差，可靠性不能保證，不推薦使用。
2、電子型：檢測三相電流值，整定電流值采用電位器或拔碼開關，電路一般采用模擬式，采用反時限或定時限工作特性。保護功能包括過載、缺相、堵轉等，故障類型采用指示燈顯示，運行電量采用數碼管顯示。
3、智能型：檢測三相電流值，保護器使用單片機，實現電機智能化綜合保護，集保護、測量、通訊、顯示為一體。整定電流采用數字設定，通過操作面板按鈕來操作，用戶可以根據電機具體情況在現場對各種參數修正設定；采用數碼管作為顯示窗口，或采用大屏幕液晶顯示，能支持多種通訊協議，如ModBUS、ProfiBUS等，價格相對較高，用于較重要場合；高壓電機保護均采用智能型保護裝置。
4、熱保護型：在電機中埋入熱元件，根據電動機繞組的溫度進行保護，保護效果好；但電機容量較大時，需與電流監測型配合使用，避免電機堵轉時溫度急劇上升時，由于測溫元件的滯后性，導致電機繞組受損。
5、磁場溫度檢測型：在電機中埋入磁場檢測線圈和測溫元件，根據電機內部旋轉磁場的變化和溫度的變化進行保護，主要功能包括過載、堵轉、缺相、過熱保護和磨損監測，保護功能完善，缺點是需在電機內部安裝磁場檢測線圈和溫度傳感器。
（三） 保護器類型在電動機工作條件下的選擇
1、對于工作條件要求不高、操作控制簡單，停機對生產影響不大的單機獨立運行電機，可選用普通型保護器，因普通型保護器結構簡單，在現場安裝接線、替換方便，操作簡單，具有性價比高等特點。
2、對于工作條件惡劣，對可靠性要求高，特別是涉及自動化生產線的電動機，應選用中高檔、功能較全的智能型保護器。
3、對于防爆電機，由于軸承磨損造成偏心，可能導致防爆間隙處摩擦出現高溫，產生爆炸危險，應選擇磨損狀態監測功能。對于大容量高壓潛水泵等特殊設備，由于檢查維護困難，也應選擇磨損狀態監測功能，同時監測軸承的溫度，避免發生掃膛事故造成重大經濟損失。
4、應用于有防爆要求場所的保護器，要根據應用現場的具體要求，選用相應的防爆型保護器，避免安全事故發生。
?。ㄋ模?保護器主電流的接線方式選擇
主電流接線方式分為：
1、一次穿芯式（也可以利用外圍電流互感器二次回路）
2、接線柱式（也可以利用外圍電流互感器二次回路）
3、直接插進式
一次穿芯式接線方便安全，避免了因接線柱接觸不良引起接觸電阻發熱。電動機額定電流值在5A以上，一般都可以選用一次穿芯接線。
直接插進接線方式接線方便，特別對于那些空間小、適合安裝位置的情況下，選用插進式保護器可以與接觸器輸出主觸頭直接相接。
?。ㄎ澹?保護器整定電流范圍的選擇
為了適應不同功率電動機的選配，保護器基本上都設有一定的電流調節范圍，在選用保護器時，根據電動機額定電流值盡可能選擇整定電流范圍中間區域的值。
（六） 工作電源選擇
工作電源主要是供保護器內部電路工作，無需工作電源型除外，工作電源等級一般分為：AC380V，220V，110V，36V。對于工作電源選擇無特殊要求，因為它是獨立供電單元，用戶只要根據電動機控制回路電壓等級來選擇。
類型
雙金屬型
雙金屬型保護器實際上是一種用雙金屬片制成的開關或繼電器，由于價格低廉而得到廣泛應用。雙金屬片由兩層熱膨脹系數不同的合金疊合而成，其中，膨脹系數較大的稱為主動層；膨脹系數較小的稱為被動層。由于兩層材料膨脹系數不同，雙金屬片在溫度升高時會彎曲變形，而溫度降低后又會恢復原來的樣子。人們利用這一現象，制作出能夠在指定溫度下閉合或斷開的開關。
對于壓縮機電機而言，當繞組溫度升高到一定溫度時（比如110℃），需要及時斷開電源，以防燒毀；而當溫度降低到某個溫度（比如60℃）后又可自動復位，壓縮機恢復運轉。這就是雙金屬片保護器的工作原理。
雙金屬型保護器可分為兩種：熱保護器和過載保護器。熱保護器自身不發熱，熱量來自被保護部位的發熱。過載保護器內有電熱器（電熱絲或電熱盤），當電流過大時，電熱器的發熱會引起雙金屬片變形。
熱保護器外觀像鉛筆頭，常捆綁或粘貼在定子繞組溫度比較高的位置，繞組溫度通過金屬殼體傳給雙金屬片。當繞組溫度超過設定溫度后，熱保護器跳開，與熱保護器相連的控制回路就斷開，從而觸發主回路接觸器跳開，壓縮機停止運轉。熱保護器的熱響應時間是一個重要參數，一般都可以在到達設定溫度后幾秒內會動作。安裝時一定要確保熱接觸良好，否則就無法及時動作，起不到熱保護作用。
與熱保護器不同，過載保護器內有一個或多個小電熱器（電熱絲或電熱片），電熱器串聯在單相或三相主回路中。當電機出現過載時，電流增大，電熱器溫度迅速升高并引起雙金屬片變形，連接主回路的觸點分離，壓縮機停機。
過載保護器也可以通過殼體傳熱，因此過載保護器本身也是一個熱保護器。過載保護器體積大，熱響應比較慢。此外，外置過載保護器不能當熱保護器使用。
在安裝方面，各有利弊。熱保護器與主回路無關，因此對電機電流幾乎沒有限制，但需要串聯在控制回路中，接線復雜。過載保護器直接串聯在主回路，不需要額外接線，簡單直觀，但不適合電流很大的電器，以免觸點拉弧或焊合。熱保護器可以很好的應付電機過熱，比如電壓異常、相不平衡甚至缺相引起的過熱，電機冷卻不足（如制冷劑泄漏和回氣壓力過低）引起的過熱，高低壓串氣（渦盤損壞、活塞環損壞、泄壓閥打開等）引起的過熱、潤滑不良、抱軸甚至 堵轉等引起的過熱。熱保護器不能很好應付大電流問題，因此往往還需要在主回路過載保護器或配置限流器等。過載保護器對大電流反應很快，引起大電流的常見現象包括：電源性相不平衡、缺相以及由接觸器引起的缺相、冷凝壓力過高、潤滑不良引起的抱軸、連桿斷裂或活塞咬缸引起的堵轉、渦盤或十字滑環損壞等引起的堵轉。15HP以下的商用壓縮機普遍采用Klixon等品牌過載保護器。
復合型
大壓縮機的工作電流很大，過載保護器吸合時引會起電弧，無法使用。普遍采用的保護方式熱敏電阻+電子模塊的保護方式。在三相繞組中布置幾個熱敏電阻，并將熱敏電阻串聯（也有并聯的）起來，與電子模塊相應端子（如S1、S2）相連。當熱敏電阻溫度到達某個臨界溫度時，其阻值會從正常溫度下的幾百歐姆劇烈增大到幾千歐姆甚至上萬歐姆，觸發電子模塊內的控制回路（如M1、M2）斷開，壓縮機停機；而當溫度降低到設定值后，模塊內控制回路會自動閉合，電機恢復運轉。
熱敏電阻體積小，可以安置于繞組中，熱響應很快。此外，熱敏電阻價格低廉，因此可以多布置幾個，大大增加監測范圍。電子模塊除監測熱敏電阻的阻值外，還具有判斷主回路缺相和相序錯誤等功能。對渦旋壓縮機、螺桿壓縮機和離心壓縮機，相序錯誤是一個很大的錯誤，模塊會自動鎖定。
大型渦旋壓縮機、多缸活塞壓縮機、螺桿壓縮機等普遍選用熱敏電阻+電子模塊這種熱保護方式。
智能型
電機智能保護器是設計用于工礦企業等380/660V低壓配電網電動機的保護、測控，其具有實時測量、保護、監控、顯示、通訊等功能。
保護器給予現金的集成電路及微機技術，采用微處理芯片作為核心運算單元，運作速度快?？煽啃愿撸⒕哂型晟频耐ㄓ嵐δ芎湍M變送輸出能力。對電機提供多方面完善的綜合保護，性能可靠，操作方便，卻便于安裝維護等優點。保護范圍和靈敏度都比熱繼電器高，可以有效避免以往常常是電機燒壞，熱繼電器卻不動作的情況，是熱繼電器的理想升級產品。
使用環境溫度：-20°~55°C，相對濕度：《90%，無腐蝕氣體、無劇烈震動，沖擊的場所。
智能電機保護器的分為常規型和純保護型，常規繼電器裝置K1出口機電為常閉點，保護動作打開，節點可手動自動復歸莫邪可以做自動復歸，直接替代熱繼電器使用。純保護型K1出口為常開點。
矛盾：
1.采用繼電器的常開觸點實行保護方案，其特點主回路不工作時觸點常開，所以其觸點必須串接于接觸器的自?；芈?，這樣即使用戶感到安裝不便，又無法用于自動控制的電路；
2.、用繼電器的常閉觸點動作實行保護方案，雖然其控制觸點可象熱繼電器一樣直接串接于控制回路，但由于其自動復位，同樣也無法適用于自動控制系統。這大大限制了電子式電機保護器的使用范圍。一方面替代熱繼電器時需改變控制線路，另一方面不能使用于因無人看守，長期工作，故障率相對較高的需自動控制的設備如水泵、壓縮機等。

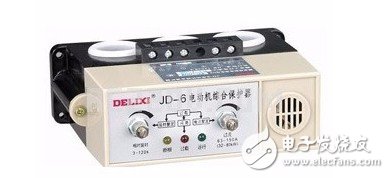

1、作電路和電動機斷相、過載、堵轉保護
2、本產品主要由殼體、設定面板、主控制電路和接線底座等組成
3、主電路采用美國LM公司進口芯片，有極其良好的反時限特性
4、設有運行、斷相、過載故障指示燈
各自的機械壽命和電氣壽命，若操作不當或異常條件下工作都會加速電器元件的老化，縮短保護器的使用
壽命，因此無論自然或人為因素都難免會產生故障而影響正常工作，保護器的正確使用和正常日常維護
顯得尤為重要，由于保護器分類眾多而結構繁簡程度不一，具體維護方法也有等級上差別，這里只對保
護器具有共性特點的維護保養和注意事項作簡單陳述。一、保護器的維護保護器的維護內容包括日常保
養、過程巡檢與定期檢查包括每一次開機前的檢查，其主要的工作是根據保護器使用實際情況進行維護
，但在時間和方式上存在不同之處。
?。ㄒ唬┍Ｗo器機體表面要保持清潔，表面積塵過多、受潮等極易導
致保護器整體絕緣電阻降低，誘發故障發生。
?。ǘz查保護器各輸出、輸入端子、接點或連接插件接
觸是否良好，是否有因接觸不良引起過熱、氧化、連接線破損等現象，特別是三相電流主回路接觸不良
或線徑選用不妥過熱影響殼體。
?。ㄈz查保護器指示燈、數碼管、液晶屏的顯示狀態是否處于正常。
?。ㄋ模z查保護器及接插件安裝是否保持牢固。
?。ㄎ澹z查保護器整定電流值是否與原設定值有改變、
偏差，特別是利用電位器旋鈕、撥碼開關操作器件的容易經操作人員隨意性調節后改變原設定值。
?。z查電動機的冷卻通風系統是否受阻，電動機運行中是否有異常雜聲，絕緣值是否有降低、交流接觸
器觸頭是否有損傷、吸合時是否有噪聲等。
?。ㄆ撸┍Ｗo器的主要功能現場檢查保護器現場實地檢查是最
具有實際意義和可行方法的，對保護器的初裝實驗或定期檢驗起到至關的作用?；静僮鞣椒ㄈ缦拢孩?/p>
過流試驗⑴保護器送上額定的工作電源，檢查保護器顯示、指示是否正常。⑵保護器整定電流值設定到
電動機的額定電流值上。⑶啟動電動機，檢驗電動機能否在規定的時間內完成啟動。⑷電動機完成啟動
后，這時不管電動機是處于空載運行還是帶載運行，都要檢查電動機的實際運行電流，無電流顯示的保
護器可用鉗型電流表測量此時電動機的實際運行電流值。⑸根據電動機實際運行電流值，選定需要試驗
的過流倍數，再進行對整定電流值調整。例試驗6倍過載電流，若電動機實際運行電流為30A，把整定電
流值設定在5A上，同時用記時儀觀察保護器動作時間是否符合隨機說明書上所規定的過流特性曲線規定
時間。⑹保護器保護動作后，應先觀察、查詢、顯示或指示是否正確，如故障類型、過流值、電動機熱
功率狀態等。⑺檢查保護器動作后閉鎖狀態，在規定時間內能否復位。⒉斷相試驗斷相試驗操作方法、
步驟與過流試驗基本相同，在電動機運行過程或啟動之前用人為方法斷開任意一相電源，觀察保護器是
否按說明書上斷相保護時間動作。⒊具有過、欠壓、漏電、欠流、電機預埋熱元件檢測等保護功能的保
護器，同時可以在現場實地進行簡單試驗。⑴如過、欠壓試驗按正常程序啟動電動機，在電動機啟動前
將保護器電壓保護功能進行修改，如電網輸入電源電壓是400V，試過壓時把過電壓保護值修改設定到低
于電網電壓（具體比值按說明書進行設定），試欠電壓保護時把電壓保護值修改高于電網電壓，觀察電
動機能否按設定的動作時間范圍內完成動作。
⑵漏電試驗方法與過、欠電壓試驗基本一致，以人為方法制造漏電電流，在電動機任意一相串接一
個固定電阻和可調電阻對比，觀察漏電保護動作是否按設定的動作時間完成動作?？傊袟l件的地方
都可以根據隨機說明書對保護器主要和其他功能進行現場實地檢查試驗。
二、保護器使用時注意事項
?。ㄒ唬┍Ｗo器拆包裝后，首先目測一下產品整機狀態是否有損壞或缺陷地方，檢查隨機配件。
（二）對產
品隨機的使用說明書要作認真閱讀了解。
?。ㄈ嵉噩F(xiàn)場條件是否方便適合保護器安裝、接線，保護功
能模式是否滿足電動機實際要求。
?。ㄋ模┦褂玫膶嵉丨h(huán)境是否適應保護器規定的工作條件標準。
?。ㄎ澹?/p>
保護器各輸入、輸出端子用戶在接線時應正確無誤，接線或插件固定應牢固，接觸良好。
?。┲鳈C主
電流使用的線徑接頭能否可順利穿過保護器的互感器組穿線孔。
?。ㄆ撸┍Ｗo器另配用互感器時，配用互
感器的精度、規定電流比要符合保護器整定電流值范圍，互感器二次電流導線截面積必須要滿足二次電
流最大值需求。
?。ò耍┍Ｗo器執行輸出（繼電器觸點容量）不能滿足控制回路中交流接觸器需要容量時
，必須加中間繼電器過渡控制。
?。ň牛┍Ｗo器整定電流值設定原則等于電動機額定電流值。
（十）保護
器固定位置盡可能便于安裝、調試、觀察。
?。ㄊ唬┍Ｗo器使用管理必須由專業人員負責，無關人員不
得隨意操作動用。
