基于TL494的高效降壓轉換器電路

來源：circuitdigest 發布日期： 2022-08-19 瀏覽次數： 1,084

降壓轉換器（降壓轉換器）是一種DC-DC?開關轉換器，可在保持恒定功率平衡的同時降低電壓。降壓轉換器的主要特點是效率，這意味著板載降壓轉換器可以延長電池壽命、減少熱量、減小尺寸并提高效率。

在本文中，我們將設計、計算和測試基于流行的TL494 IC的高效降壓轉換器電路。

降壓轉換器如何工作？

poYBAGL6BjeAXeREAADZlJDLNLo608

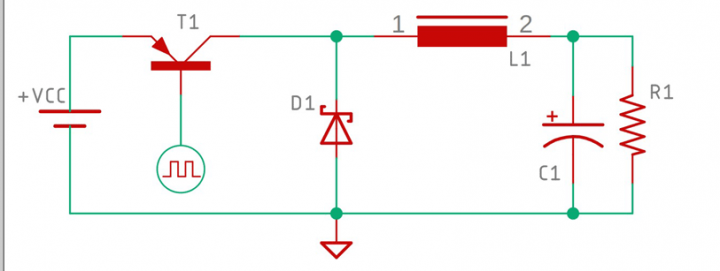

上圖顯示了一個非?；镜慕祲恨D(zhuǎn)換器電路。要了解降壓轉換器的工作原理，我將把電路分為兩種情況。晶體管導通時的第一個條件，晶體管關閉時的下一個條件。

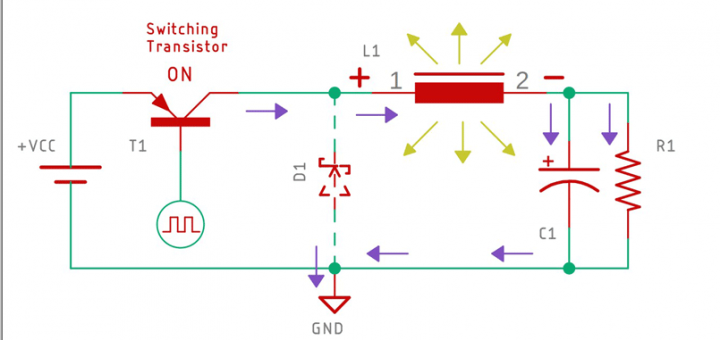

晶體管開啟狀態

pYYBAGL6BjOAEDS4AAEXwk2DccI846

在這種情況下，我們可以看到二極管處于開路狀態，因?yàn)樗幱诜聪蚱脿顟B(tài)。在這種情況下，一些初始電流將開始流過負載，但電流受到電感器的限制，因此電感器也開始逐漸充電。因此，在電路導通期間，電容器會逐個周期地建立充電，并且該電壓會反映在負載上。

晶體管關閉狀態

poYBAGL6BiyAWurZAAEGU5yLE5I358

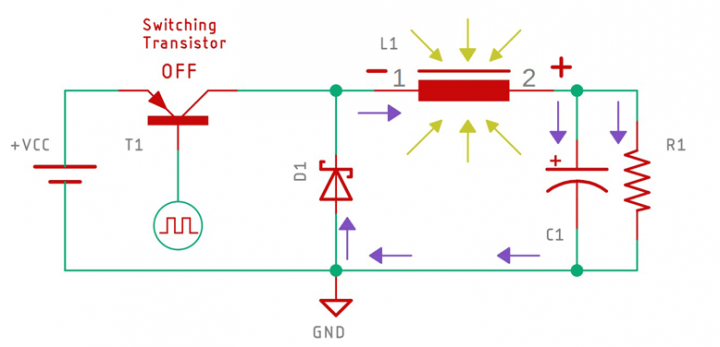

當晶體管處于關閉狀態時，存儲在電感器 L1 中的能量會崩潰并通過二極管 D1 流回，如帶箭頭的電路所示。在這種情況下，電感兩端的電壓極性相反，因此二極管處于正向偏置狀態。現在，由于電感器的磁場坍塌，電流繼續流過負載，直到電感器電量耗盡。所有這些都發生在晶體管處于關閉狀態時。

在電感幾乎耗盡存儲能量的一段時間后，負載電壓再次開始下降，在這種情況下，電容器C1成為主要電流源，電容器在那里保持電流流動，直到下一個周期開始再次。

現在通過改變開關頻率和開關時間，我們可以從降壓轉換器獲得從 0 到 Vin 的任何輸出。

集成電路?TL494

現在在構建TL494 降壓轉換器之前，讓我們先了解一下 PWM 控制器 TL494 的工作原理。

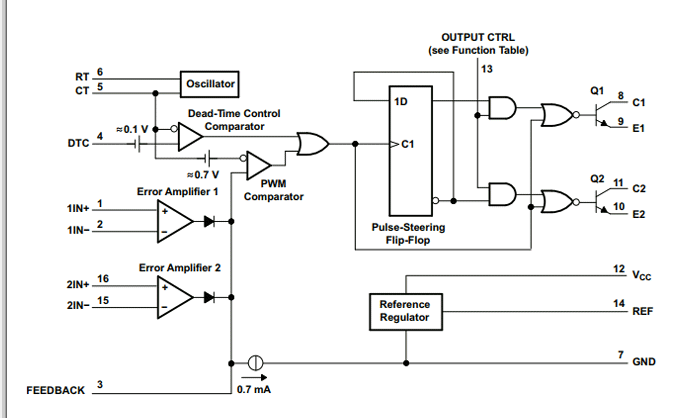

TL494 IC 有 8 個功能塊，如下所示和描述。

poYBAGL6BiiAMk97AADv4xG7OQA439

1. 5V 參考穩壓器

pYYBAGL6BiOALXHNAAAeiCtmh0k813

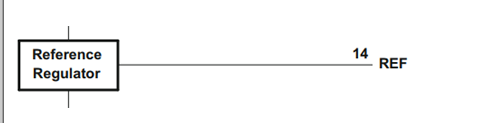

5V 內部基準穩壓器輸出為 REF 引腳，即 IC 的第 14 引腳。參考穩壓器可為脈沖轉向觸發器、振蕩器、死區時間控制比較器和 PWM 比較器等內部電路提供穩定的電源。穩壓器還用于驅動負責控制輸出的誤差放大器。

筆記！該基準在內部編程為 ±5% 的初始精度，并在 7V 至 40V 的輸入電壓范圍內保持穩定性。對于低于 7V 的輸入電壓，穩壓器在輸入的 1V 范圍內飽和并對其進行跟蹤。

2. 振蕩器

pYYBAGL6BhyAZdUoAAAf6S9JTAg375

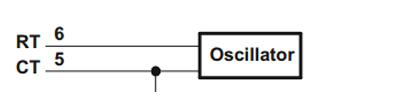

振蕩器生成鋸齒波并將其提供給死區時間控制器和用于各種控制信號的 PWM 比較器。

振蕩器的頻率可以通過選擇時序組件R T 和 C T來設置。

振蕩器的頻率可以通過以下公式計算

Fosc = 1/（RT * CT）

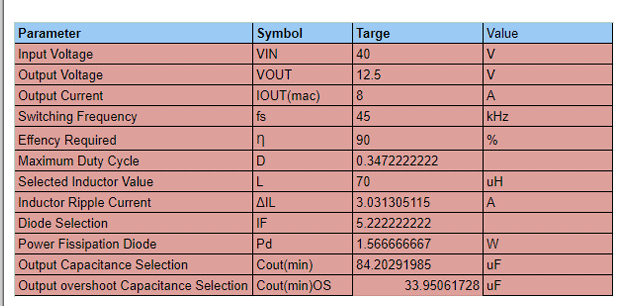

為簡單起見，我制作了一個電子表格，您可以通過它很容易地計算頻率。

筆記！僅對于單端應用，振蕩器頻率等于輸出頻率。對于推挽應用，輸出頻率是振蕩器頻率的二分之一。

3. 死區控制比較器

pYYBAGL6BhiAGrW8AAA9SNq8n5c565

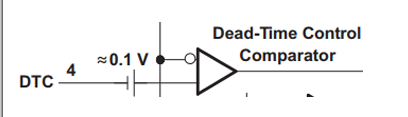

死區時間或簡單地說關斷時間控制提供最小死區時間或關斷時間。當輸入電壓大于振蕩器的斜坡電壓時，死區時間比較器的輸出會阻塞開關晶體管。向DTC引腳施加電壓會產生額外的死區時間，從而在輸入電壓從 0 到 3V 變化時提供從最小值 3% 到 100% 的額外死區時間。簡單來說，我們可以在不調整誤差放大器的情況下改變輸出波的占空比。

筆記！110 mV 的內部偏移可確保死區時間控制輸入接地時的最小死區時間為 3%。

4. 誤差放大器

poYBAGL6BhSAS_JsAABv9wKJhRo028

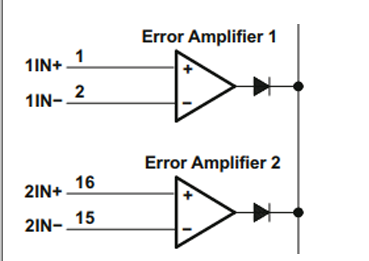

兩個高增益誤差放大器都從 VI 電源軌接收偏置。這允許共模輸入電壓范圍為 –0.3 V 至 2 V，低于 VI。兩個放大器都具有單端單電源放大器的特性，因?yàn)槊總€(gè)輸出僅高電平有效。

5. 輸出控制輸入

poYBAGL6BhGAatIwAABUuxTIs0M494

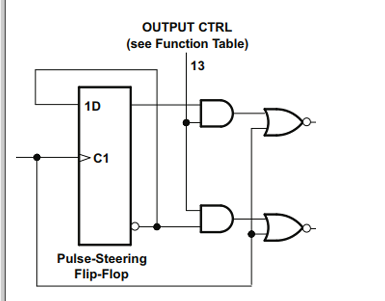

輸出控制輸入決定了輸出晶體管是以并聯模式還是推挽模式工作。通過將引腳 13 的輸出控制引腳連接到地，可將輸出晶體管設置為并聯工作模式。但是通過將此引腳連接到 5V-REF 引腳，可以將輸出晶體管設置為推挽模式。

6. 輸出晶體管

該 IC 有兩個內部輸出晶體管，它們采用集電極開路和發射極開路配置，可提供或吸收高達 200mA 的最大電流。

筆記！晶體管的飽和電壓在共射極配置中小于 1.3 V，在射極跟隨器配置中小于 2.5 V。

TL494 IC的特點

完整的 PWM 功率控制電路

用于 200mA 灌電流或拉電流的未提交輸出

輸出控制選擇單端或推挽操作

內部電路禁止在任一輸出端出現雙脈沖

可變死區時間提供對總范圍的控制

內部穩壓器提供穩定的 5V

容差為 5% 的參考電源

電路架構允許輕松同步

筆記！大部分內部原理圖和操作說明均取自數據表，并進行了一定程度的修改以便更好地理解。

所需組件

TL494 集成電路 - 1

TIP2955 晶體管 - 1

螺絲端子?5mmx2 - 2

1000uF，60V 電容 - 1

470uF，60V 電容 - 1

50K，1%?電阻?- 1

560R?電阻器?- 1

10K，1% 電阻 - 4

3.3K，1% 電阻 - 2

330R 電阻器 - 1

0.22uF 電容 - 1

5.6K，1W電阻 - 1

12.1V 穩壓二極管 - 1

MBR20100CT 肖特基二極管 - 1

70uH （27 x 11 x 14 ）毫米電感器 - 1

電位器?（10K）?微調電位器?- 1

0.22R 電流檢測電阻 - 2

復合板通用 50x 50mm - 1

PSU 散熱器通用 - 1

通用跳線?- 15

原理圖，示意圖

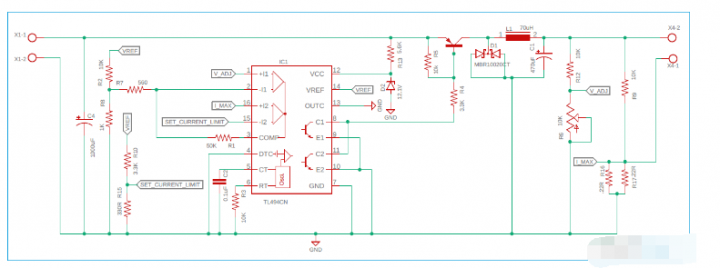

高效降壓轉換器的電路圖如下所示。

poYBAGL6BgOAJ6vRAADDjfzSRlU735

電路結構

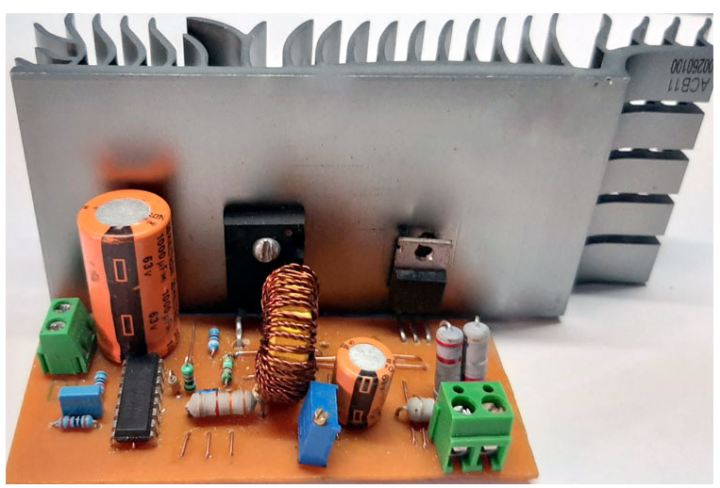

對于這個大電流降壓轉換器的演示，電路是用手工制作的?PCB構建的，并借助原理圖和 PCB 設計文件［?Gerber?文件］；請注意，如果您將大負載連接到輸出降壓轉換器，則大量電流將流過 PCB 走線，并且有可能會燒壞走線。因此，為了防止 PCB 走線燒壞，我添加了一些有助于增加電流的跳線。另外，我用厚厚的焊料層加固了 PCB 走線，以降低走線電阻。

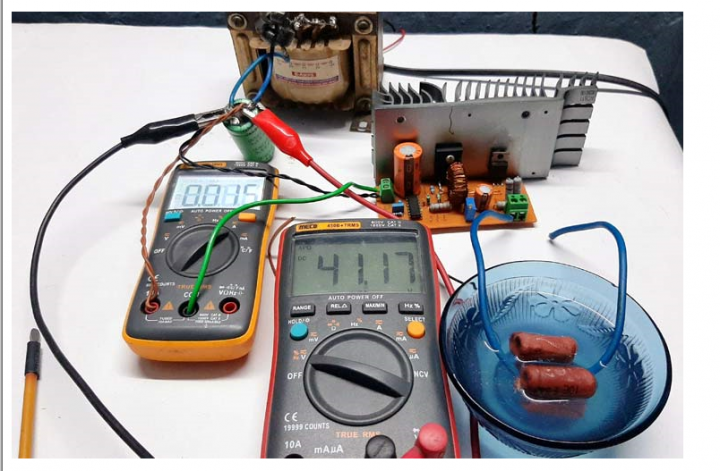

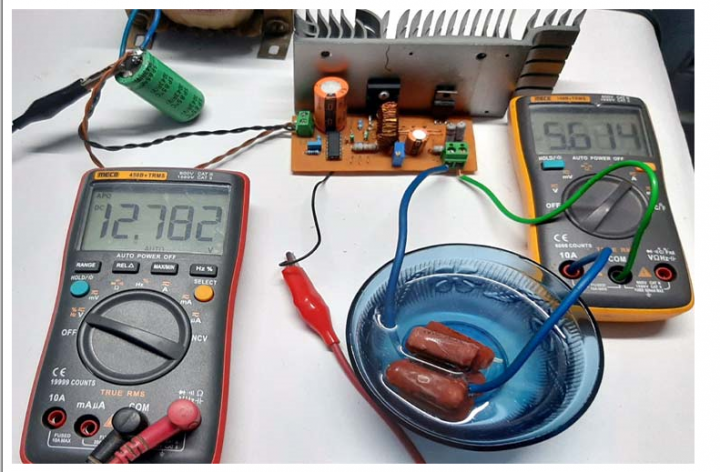

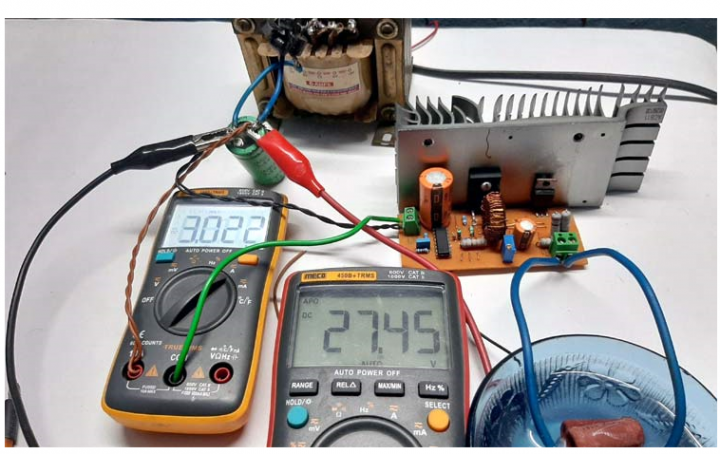

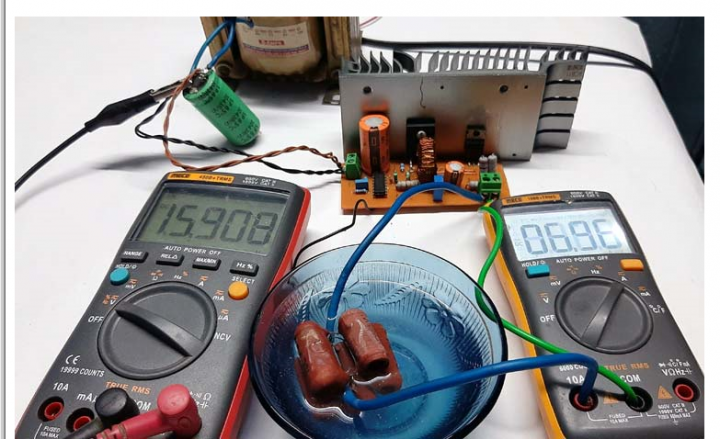

pYYBAGL6Bf-ADoGQAAbqmfoSU5Q121
