１　概述

TGS4160二氧化碳傳感器是ＦＩＧＡＲＯ（弗加羅）公司生產的固態電化學型氣體敏感元件。這種二氧化碳傳感器除具有體積小、壽命長、選擇性和穩定性好等特點外，同時還具有耐高濕低溫的特性可廣泛用于自動通風換氣系統或是ＣＯ２氣體的長期監測等應用場合。但是，由于TGS4160的預熱時間較長（一般為２小時），所以，該器件比較適合于在室溫下長時間通電連續工作。此外，為了方便客戶使用，ＦＩ-ＧＡＲＯ公司還專門設計了帶溫度補償?shù)膫鞲衅魈幚砟KＡＭ－４。該模塊采用微處理器進行控制，ＣＯ２氣體濃度的輸出信號電平為０．０～３．０Ｖ，相當于０～３０００ｐｐｍ的濃度，并有中繼轉接控制口，可輸出高、低兩種門限信號以供外接控制使用。TGS4160傳感器的主要技術參數如下：

●測量范圍：０～５０００ｐｐｍ；

●使用壽命：２０００天；

●加熱器電壓：５．０±０．２ＶＤＣ；

●加熱器電流：２５０ｍＡ；

●加熱器功耗：１．２５Ｗ；

●內部熱敏電阻（補償用）：１００ｋΩ±５％；

●使用溫度：－１０～＋５０℃

●使用濕度５～９５％ＲＨ；

●產品尺寸：最大外徑Φ２４ｍｍ，高２４ｍｍ，引腳長５．８ｍｍ。

２　內部結構

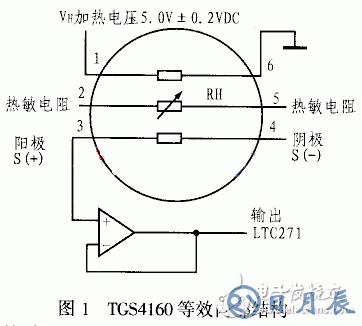

TGS4160二氧化碳傳感器是一種內含熱敏電阻的混合式ＣＯ２敏感元件。該元件在兩個電極之間充有陽離子固體電解質。它的陰極由鋰碳酸鹽和鍍金材料制成，而陽極只是鍍金材料。該敏感元件的基襯是用對苯二酯聚乙烯和玻璃纖維加固，然后采用不銹鋼網做圓柱型封裝。元件的內層采用１００目雙層不銹鋼網套在鍍鎳銅環上，并用高強度樹脂粘合劑與基襯固定在一起。其外層頂蓋上又罩上了一層６０目的不銹鋼網。為了達到降低干擾氣體影響的目的，TGS4160在內外兩層不銹鋼網之間還填充有吸附材料（沸石）。傳感器的６個引腳通過０．１ｍｍ的箔導線與內部相連。其等效的內部結構見圖１所示。圖中，陽極與傳感器的第３腳Ｓ（＋）相連，陰極與傳感器的第４腳Ｓ（－）相連，Ｐｔ加熱器與傳感器的第１，６腳相連，內部熱敏電阻與傳感器的第２，５腳相連。內部熱敏電阻的作用是通過該電阻探測環境溫度，以便對該傳感器進行溫度補償，從而使校正后的測量值更加準確。

３　工作原理

TGS4160型ＣＯ２傳感器是一種電化學型氣體的敏感元件，當該元件暴露在ＣＯ２氣體環境中時，就會產生電化學反應。其反應式如下：

陰極反應方程：

４Ｌｉ＋＋２ ＣＯ２＋Ｏ２＋４ｅ－＝２Ｌｉ２ＣＯ３

陽極反應方程：

４Ｎａ＋＋Ｏ２ ＋４ｅ－＝２Ｎａ２Ｏ

總的化學反應方程：

Ｌｉ２ＣＯ３＋２Ｎａ＋＝Ｎａ２Ｏ＋２Ｌｉ＋＋ＣＯ２

作為電化學反應的結果，根據耐斯特方程（Ｎｅｒｎｓｔ），該過程將產生如下電勢（ＥＭＦ）：

ＥＭＦ＝Ｅｃ－（ＲＦ）／（２Ｆ）ｌｎ（ＰＣＯ２ ）

式中：ＰＣＯ２ 為ＣＯ２的分壓；Ｅｃ為常數；Ｒ是氣體常數； Ｔ為溫度值（Ｋ）；Ｆ是法拉第常數。

從上式看出，通過監測Ｓ（＋）、Ｓ（－）兩個電極之間所產生的電勢值ＥＭＦ，就可以測量ＣＯ２的濃度值。為了使該傳感器保持在最敏感的溫度上，一般需要給加熱器提供加熱電壓進行加熱，但加熱電壓的變化將直接影響傳感器的穩定性，因此加熱電壓必須穩定，其范圍應在５．０±０．２ＶＤＣ之內。為了保證ＣＯ２的準確測量，除了保證加熱電壓穩定及對環境溫度的變化進行溫度補償外，更主要的是要測量?jī)呻姌O之間變化的電勢值ΔＥＭＦ，而不是絕對電勢值ＥＭＦ，因?yàn)?Delta;ＥＭＦ與ＣＯ２濃度變化之間有一個較好的線性關系。雖然ＥＭＦ絕對值隨環境溫度的上升而上升，ΔＥＭＦ卻保持常量，而且它在－１０℃～＋５０℃溫度范圍內，基本不受溫度的影響。

圖2

ΔＥＭＦ值可由下式求得：

ΔＥＭＦ＝ＥＭＦ１－ＥＭＦ２

其中，ＥＭＦ１為３５０ｐｐｍ的ＣＯ２中的ＥＭＦ值；ＥＭＦ２為所測量的ＣＯ２的ＥＭＦ值。

在溫度為２０℃±２℃、濕度為６５±５％ＲＨ、加熱電壓為５．０±０．０５ＶＤＣ、預熱時間為７天或大于７天的條件下，測得傳感器在濃度為３５０ｐｐｍ中的ＥＭＦ值是２２０～４９０ｍＶ，而ΔＥＭＦ在３５０～３５００ｐｐｍ的ＣＯ２濃度中的值是４４～７２ｍＶ，因此在實際測量應用電路中，要根據傳感器的特點要求，除使用高輸入阻抗（≥１００ＧΩ）、低偏置電流（≤１ｐＡ）的運算放大器外，還要對測得的信號進行處理。處理該信號通常有兩種方案可供選擇：一是使用費加羅（ＦＩＧＡＲＯ）公司的ＦＩＣ９８６４６專用處理器模塊，二是選用其它型號的單片機并通過自己編程進行信號處理。

４　基本應用

利用TGS4160傳感器并通過高輸入阻抗、低偏置電流的運放進行放大，再作一些簡單的運算處理，就可以在ＣＯ２濃度為３００～５０００ｐｐｍ的范圍內測得信號，該信號為０～幾百毫伏的電壓信號，可以供高精度Ａ／Ｄ采樣使用。如果使用費加羅（ＦＩＧＡＲＯ）公司提供的ＡＭ－４ ＣＯ２傳感器模塊，則可直接應用于自動通風換氣系統或是ＣＯ２氣體監測。該模塊內部帶有Ａ／Ｄ轉換器，并已對數據進行了采樣并作了處理。它輸出的電壓信號與ＣＯ２濃度值呈線性關系，輸出的電壓信號為０～３．０Ｖ，相當于０～３０００ｐｐｍ的ＣＯ２濃度。另外，該模塊還提供有中繼轉接控制信號。當ＣＯ２濃度高于設定值時，輸出的轉接控制信號為高電平５Ｖ，該信號可以使得紅ＬＥＤ點亮；反之，它將轉接控制信號為低電平０Ｖ以使綠ＬＥＤ點亮。但是，該模塊的設定值是分檔的，而不是連續可調的。共分為四檔（可通過線路板上的跳線來實現），表１和表２分別給出了門限開關信號的濃度值及跳線連接方法。ＡＭ－４模塊的實用電路原理圖見圖２所示。

表1 門限信號濃度

控制信號門限

檔次開關

Ⅰ800ppm720ppm

Ⅱ1000ppm900ppm

Ⅲ1500ppm1350ppm

Ⅳ2000ppm1800ppm

表2 跳線連接

連 接 方 式

檔次JP5JP6JP7JP8

Ⅰ連連連斷

Ⅱ連連斷連

Ⅲ連斷連連

Ⅳ斷連連連

如果認為使用ＡＭ－４模塊不方便或是認為價格太高，也可以自行設計電路，并自行編寫程序進行處理。

５　結束語

TGS4160型ＣＯ２傳感器特別適合于連續監測ＣＯ２的場所，它不需斷電，其穩定性好。但TGS4160傳感器不適于做便攜式或手持式ＣＯ２測量?jī)x器。因?yàn)轭A(yù)熱時間太長，不能即時測量，同時傳感器的功率也較大。此外，傳感器暴露在某些氣體中（如氯氣）會降低靈敏度，由于沸石可以對某些干擾氣體（如乙醇）加以濾除。因此，不用時可置于干燥劑中，并用專用袋進行密封。
