? ? ? ?在 EMC 防護中，旁路和去耦是兩個重要的概念。只要是設計過硬件電路的同學肯定對這兩個詞不陌生。誰沒有用過旁路電容(Bypass Capacitor)和去耦電容(Decoupling Capacitor)呢。 在網上一搜也有一大堆的資料。

? ? ? ? 但真正理解這兩個概念并合理運用的可能并不多。我剛畢業時就問過我的師傅，為什么總是在電路里擺兩個 0.1uF 和 0.01uF 的電容。當時我的師傅比我年齡大很多。他很遺憾的看著我說：”噢，不都是這樣設計嗎？” 于是，我被這個小問題，繼續折磨了很多年。你要知道當年互聯網還不普及，某歌某度還不知道在哪兒呢。

旁路和去耦

旁路電容（Bypass Capacitor）和去耦電容（Decoupling Capacitor）這兩個概念在電路中是常見的，但是真正理解起來并不容易。

要理解這兩個詞匯，還得回到英文語境中去。

Bypass在英語中有抄小路的意思，在電路中也是這個意思。

couple在英語中是一對的意思，引申為配對、耦合的意思。如果系統A中的信號引起了系統B中的信號，那么就說A與B系統出現了耦合現象（Coupling），如下圖所示。而Decoupling就是減弱這種耦合的意思。

電路中的旁路和去耦

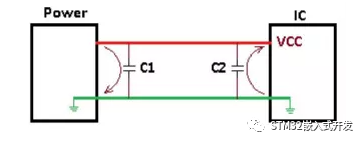

如下圖中，直流電源Power給芯片IC供電，在電路中并入了兩個電容。

旁路

如果Power受到了干擾，一般是頻率比較高的干擾信號，可能使IC不能正常工作。在靠近Power處并聯一個電容C1，因?yàn)殡娙輰?duì)直流開路，對交流呈低阻態。頻率較高的干擾信號通過C1回流到地，本來會經過IC的干擾信號通過電容抄近路流到了GND。這里的C1就是旁路電容的作用。

去耦

由于集成電路的工作頻率一般比較高，IC啟動瞬間或者切換工作頻率時，會在供電導線上產生較大的電流波動，這種干擾信號直接反饋到Power會使其產生波動。在靠近IC的VCC供電端口并聯一個電容C2，因?yàn)殡娙萦袃?chǔ)能作用，可以給IC提供瞬時電流，減弱IC電流波動干擾對Power的影響。這里的C2起到了去耦電容的作用。

為什么要用兩個電容

回到本文最開始提到的問題，為什么要用0.1uF和0.01uF的兩個電容？

電容阻抗和容抗計算公式分別如下：

容抗與頻率和電容值成反比，電容越大、頻率越高則容抗越小?？梢院?jiǎn)單理解為電容越大，濾波效果越好。那么有了0.1uF的電容旁路，再加一個0.01uF的電容不是浪費嗎？

實際上，對一個特定電容，當信號頻率低于其自諧振頻率時呈容性，當信號頻率高于其自諧振頻率時呈感性。當用0.1uF和0.01uF的兩個電容并聯時，相當于拓寬了濾波頻率范圍。
