在以單片機為基礎的數據采集和實時控制系統中，通過計算機中的RS-232接口進行計算機與單片機之間的命令和數據傳送，就可以利用計算機對生產現場進行監測和控制。由于計算機上的RS-232所傳送的距離不超過30m，所以，在遠距離的數據傳送和控制時，可以用MAX485的接口轉換芯片將RS-232轉換成RS-485協議進行遠距離傳送。在發送和接收端都進行協議轉換后，RS-485協議對數據傳送來說是相對透明的，所以依然可以使用計算機中的RS-232進行遠距離的數據傳送和控制。在最簡單的RS-232直接傳送通信系統中，只要發送和接收雙方同時準備好，僅用信號發送端（TXD），信號接收端（RXD）和信號地（GND）3根線即可進行通信；若以應答方式進行數據通信，可使用請求發送（RTS）、清除發送（CTS）或數據終端準備（DTR）、數據裝置準備（DSR）進行硬件握手。在Windows95下，可以很方便地使用Win32通信API函數來實現這些硬件的握手以及數據的傳送。在89C51單片機系統中，分別從P3.0和P3.1引出串口線RXD和TXD通過專用的電平轉換芯片轉換成RS-232接口標準的電平，這樣，二者之間就可以通過RS-232接口進行數字信號的傳送。單片機也可以以直接傳送或應答握手的方式進行數據通信，但由于握手方式占用其他的端口，而單片機的端口數量有限，所以，計算機與單片機的通信常采用直接傳送的方式，本文將重點介紹。

1Windows95下的通信編程

Windows95通信體系提供了1個改進的串行應用程序接口SAPI用來進行交互式串行通信。其中，串口和其他通信設備是作為文件進行處理的，串口的打開、關閉、讀取和寫入所用的函數和操作文件的函數相同。

通信會話以調用CreateFile函數開始，CreateFile函數為讀訪問或?qū)懺L問打開串口，打開成功后返回該串口句柄，供讀寫串口時使用。CreateFile函數的使用如下：

CreateFile（szDevice，fdwAccess，fdwShareMode，lpsa，fdwCreate，fdwAttrsAndFlags，hTemplateFile）

打開串口后，在Windows95下可以對串口進行合適的配置。Windows95提供了COMMPROP結構，COMMPROP結構中包含了對串口允許的設置，如波特率、數據位數、停止位的個數以及奇偶校驗方法等，如果串口連接到調制解調器，COMMPROP結構中還包含調制解調器支持的設置。但COMMPROP結構給出的只是單純的信息，它不能用來改變串口的設置。Windows95下串口設置的改變是通過改變它的DCB結構來實現的，DCB結構中包含了所有串口的設置，其中包括硬件的握手、流控制等。

Windows95提供GetCommState函數來得到當前串口的設置情況，該函數接收1個打開的端口句柄和1個指向DCB結構的指針，在DCB結構中返回信息，GetCommState函數的補充函數是SetCommState函數，SetCommState函數將DCB結構中的內容寫向串口設置，這2個函數的調用如下：

BOOLGetCommState（hComm，&dcb）

BOOLSetCommState（hComm，&dcb）

其中，hComm為打開串口的句柄，dcb為1個指向DCB的結構。

Windows95中實現串口的讀寫函數與文件的讀寫函數相同，讀寫函數的使用格式如下：

ReadFile（hComm，inbuff，nBytes，&nBytesRead，&overlapped）

WriteFile（hComm，outbuff，nBytes，&nBytesWrite，&overlapped）

其中，第1個參數是打開串口的句柄，第2個參數是數據所使用的緩沖區，第3個參數是要讀取的字節數，第4個參數是實際讀取的字節數，實際讀取的字節數可能小于要讀取的字節數，最后1個參數指向1個覆蓋似的結構，當CreateFile中dwAttrsAndFlags參數設置為FILEFLAGOVERLAPPED時，此參數可以指定1個OVERLAPPED結構，使數據的讀寫操作在后臺進行。

讀寫端口可以通過4種技術來實現：查詢、同步I/O、異步I/O（后臺I/O）和事件驅動I/O。查詢方式直接、易于理解，但占用大量CPU時間；同步I/O直到讀取所指定字節數或超時時才返回，這樣很容易長時間地阻塞線程；異步I/O可以在后臺讀寫數據，而在前臺做其他的事情；事件驅動I/O是由Windows95通知應用程序某些事件什么時候發生，然后根據所發生的事情來對串口進行操作。

這4種不同的技術，各有利弊和自己適用的領域，所以，在不同的通信系統中，可以根據不同的要求采用不同的技術。在監測系統中，由于事件的偶然性和要求傳送的實時性，計算機常采用事件驅動I/O方式來進行現場監測。

在事件驅動I/O方式下，Windows95報告給應用程序的事件由函數GetCommMask返回，改變返回的事件時，可以使用SetCommMask函數設置，這2個函數的調用如下：

GetCommMask（hComm，&dwMask）

SetCommMask（hComm，dwMask）

第1個參數是打開串口的句柄，第2個參數是要等待的1個或多個事件的掩碼。在用SetCommMask設置了有用的事件后，應用程序調用WaitCommEvent函數來等待事件的發生，直到事件發生，WaitCommEvent函數返回。WaitCommEvent函數使用格式如下：

WaitCommEvent（hComm，&dwEvent，&overlapped）

第1個參數是打開串口的句柄，第2個參數是返回的事件，第3個參數是指定同步或者異步操作。當函數返回后，可根據返回的事件掩碼進行相應的串口操作。

完成通信后，串口應該關閉，否則，它始終處于打開狀態，其他應用程序就不能打開或使用它。關閉串口的函數為：CloseHandle（hComm），其中，hComm為打開的串口句柄。

2單片機下的通信編程

單片機89C51的串行端口有4種工作方式，通過編程設計，可以使其工作在任一方式，以滿足不同場合的需要。其中，方式0主要用于外接移位寄存器，以擴展單片機的I/O電路；方式1主要用于雙機之間或外設電路的通信；方式2、3除有方式1的功能外，還可用作多機通信，以構成多微機系統，方式2、3的區別在于波特率的不同。

單片機的串行通信的波特率可以程控設定，在不同的工作方式下，由時鐘振蕩頻率的分頻值或由定時器T1的定時溢出時間確定。

單片機的串行端口有2個控制寄存器，用來設置工作方式、發送或接收的狀態、特征位、數據傳送的波特率以及中斷標志TI和RI。

單片機的串行端口有1個數據寄存器SBUF，該寄存器為發送和接收所共有，在一定條件下，向SBUF寫入數據就啟動了發送過程，讀SBUF就啟動了接收過程。

單片機可以采用循環方式或中斷方式實現串行數據的傳送。在循環方式下，單片機循環對數據寄存器SBUF進行讀寫來實現數據的接收和發送；在中斷方式下，對方式1、2來說，1幀數據發送或接收完后，TI/RI自動置1，請求串行中斷，若CPU響應中斷，則執行串行中斷服務程序，并把TI/RI清0以再次響應中斷。對在方式2、3下的接收，還要視串口控制寄存器SCON的設置才可確定RI是否被置位以及串口中斷是否開放。

實時控制中，由于事件的突發性，常采用中斷的方式進行數據傳送，中斷方式能更大限度地提高資源的利用率，使CPU在不進行數據通信時做其他的工作。下面重點介紹單片機在方式1下的中斷方式編程。

方式1是10位異步通信方式，其中包括1個起始位，8個數據位和1個停止位。波特率由定時器T1的溢出率和串口控制寄存器SMOD的狀態確定，在CPU的晶振為11.0592MHz時，波特率常采用9600b/s。

對SBUF進行寫操作就可啟動發送，在發送移位時鐘的同步下，從TXD先送出起始位，然后是8位數據位，最后是停止位，這樣，1幀數據發送完，中斷標志TI置位。

在允許接收的條件下（REN＝1），當RXD出現由1到0的負跳變時，即被當成是串行發送來的1幀數據的起始位，從而啟動1次接收過程。當8位數據接收完，并檢測到高電平停止位后，即把收到的8位數據裝入SBUF，置位RI，1幀數據的接收過程就完成了。

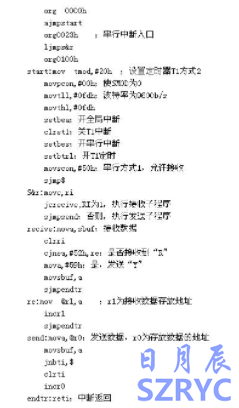

下面是單片機以方式1在直接傳送下的中斷接收和發送程序。由于沒有使用通信握手，所以通信雙方都應做好通信準備。在計算機接收、單片機發送時，由計算機先發送字母“R”，通知單片機計算機已準備好，然后計算機在事件驅動I/O方式下等待接收到字符“Y”；當單片機接收到“R”時，向計算機發送“Y”，表示單片機也已準備好，這樣，一旦計算機接收到“Y”就表示雙方都已準備好，二者之間就可以進行數據交換了。在計算機發送、單片機接收時，計算機發送1幀數據，單片機響應中斷，接收數據。單片機程序的具體實現過程如下：

3結束語

串口通信是一種廣泛應用于各個領域的通信方式，由于目前大部分計算機都安裝了Windows95操作系統，所以本文具體實現了在Windows95下利用它的SDK函數來與單片機進行串口通信。本文所提出的實現函數在所有當前流行軟件如VC++、Delphi等中都可實現。它不僅可以用于近距離的RS-232通信，而且，還可以實現中遠距離RS-485通信。在使用該程序的通信系統中，近遠距離的通信都取得良好的效果。
