一、漏感的定義

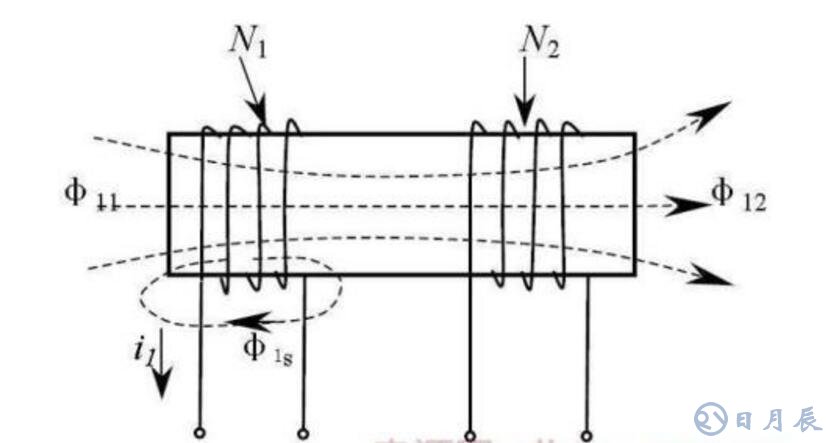

　　線圈所產生的磁力線不能都通過次級線圈，因此產生漏磁的電感稱為漏感。指變壓器初次級在耦合的過程中漏掉的那一部份磁通。

　　漏感的產生是由于某些初級（次級）磁通沒有通過磁芯耦合到次級（初級），而是通過空氣閉合返回到初級（次級）。

　　二、漏感產生的原因

　　導線的電導率大約為空氣電導率的109倍，而變壓器用的鐵氧體磁芯材料的磁導率大約只有空氣磁導率的104倍。因此磁通在通過鐵氧體磁芯構成的磁路時，就會有一部分漏入空氣，在空氣中形成閉合磁路，從而產生漏磁。而且隨著工作頻率的提高，所使用的鐵氧體磁芯材料的磁導率會降低。因此在高頻下，這種現象更為明顯。

　　三、影響漏感的幾個因素

　　對于固定的已經制作好的變壓器，漏感與以下幾個因素有關：

　　K：繞組系數，正比于漏感，對于簡單的一次繞組和二次繞組，取3，如果二次繞組與一次繞組交錯繞制，那么，取0.85，這就是為什么推薦三明治繞制方法的原因，漏感下降很多很多，大概到原來的1/3還不到。

　　Lmt：整根繞線繞在骨架上平均每匝的長度。所以，變壓器設計者喜歡選擇磁心中柱長的磁心。繞組越寬，漏感就越減小。把繞組的匝數控制在最少的程度，對減小漏感非常有好處。匝數對漏感的影響是二次方的關系。

　　Nx：繞組的匝數

　　W：繞組寬度

　　TIns：繞線絕緣厚度

　　bW：制作好的變壓器所有繞組的厚度。

　　但是，三明治繞法帶來麻煩就是寄生電容增大，效率降低。這些電容是因?yàn)榻y(tǒng)一繞組鄰近線圈電位不同引起。開關轉換時，這些存儲于其中的能量就會用尖峰的形式釋放出來的。

　　四、減少漏感的主要方法

　　1每一組繞組都要繞緊，并且要分布平均

　　2引出線的地方要中規中矩，盡量成直角，緊貼骨架壁

　　3未能繞滿一層的要平均疏繞滿一層

　　4絕緣層盡量減少，滿足耐壓要求及可

　　5如空間有余，可考慮加長型的骨架，盡量減少厚度

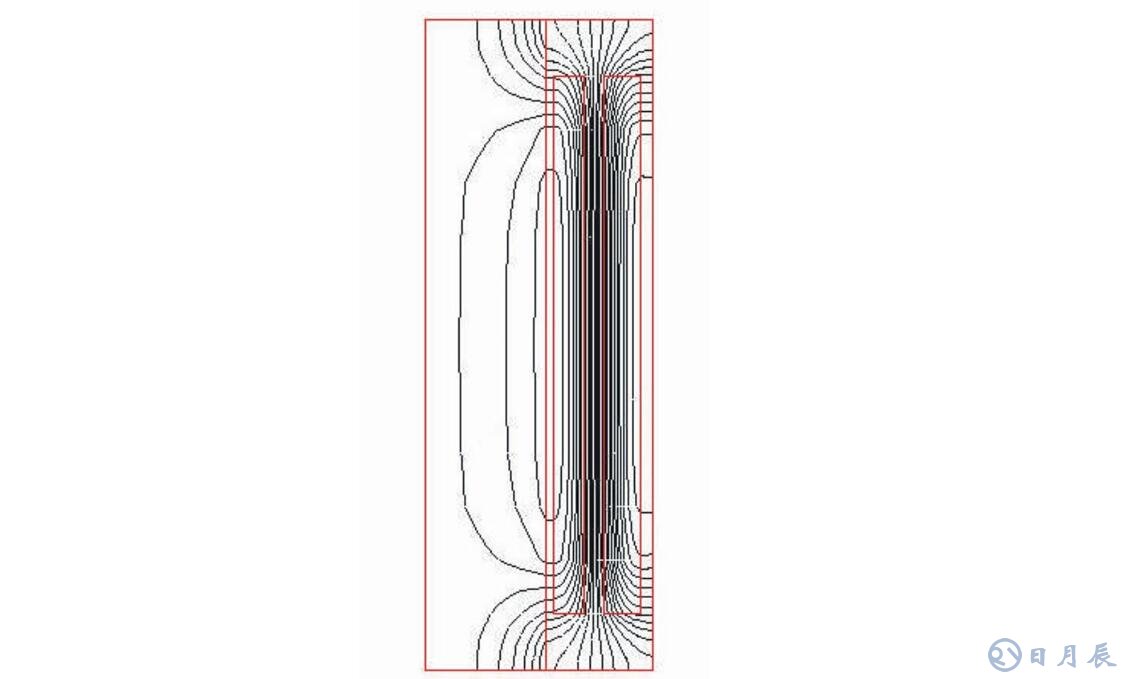

　　如果是多層線圈，同理可作出更多層線圈的磁場分布圖。為了減少漏感，可將初級和次級都分段。例如分成初級1/3→次級1/2→初級1/3→次級1/2→初級1/3或初級1/3→次級2/3→初級2/3→次級1/3等，最大磁場強度降低到1/9。但是，線圈分得太多，繞制工藝復雜，線圈間間隔比例加大，充填系數降低，同時初級與次級之間的屏蔽困難。

　　在輸出與輸入電壓都比較低的情況下，又要求漏感非常小，如驅動變壓器，可以采用雙線并繞，同時采用窗口寬高比較大的磁芯，象罐型，RM型，PM鐵氧體磁性，這樣在窗口中磁場強度很低，可以獲得較小的漏感。

　　五、開關電源變壓器的漏感

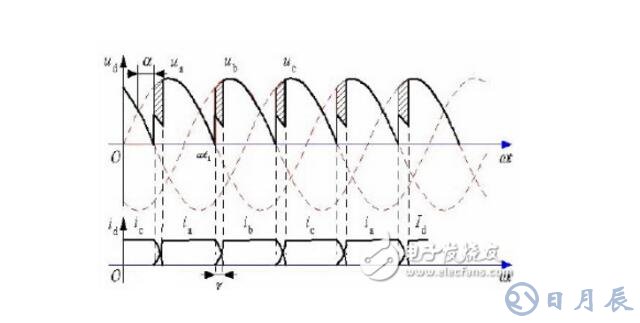

　　任何變壓器都存在漏感，但開關變壓器的漏感對開關電源性能指標的影響特別重要。由于開關變壓器漏感的存在，當控制開關斷開的瞬間會產生反電動勢，容易把開關器件過壓擊穿；漏感還可以與電路中的分布電容以及變壓器線圈的分布電容組成振蕩回路，使電路產生振蕩并向外輻射電磁能量，造成電磁干擾。因此，分析漏感產生的原理和減少漏感的產生也是開關變壓器設計的重要內容之一。

　　開關變壓器線圈之間存在漏感，是因?yàn)榫€圈之間存在漏磁通而產生的；因此，計算出線圈之間的漏磁通量就可以計算出漏感的數值。要計算變壓器線圈之間存在的漏磁通，首先是要知道兩個線圈之間的磁場分布。我們知道螺旋線圈中的磁場分布與兩塊極板中的電場分布有些相似之處，就是螺旋線圈中磁場強度分布是基本均勻的，并且磁場能量基本集中在螺旋線圈之中。另外，在計算螺旋線圈之內或之外的磁場強度分布時，比較復雜的情況可用麥克斯韋定理或畢-沙定理，而比較簡單的情況可用安培環路定律或磁路的克?；舴蚨伞?/p>

　　六、怎樣測量變壓器的漏感

　　將次級側短路，初級側加電壓至額定電流。這種方法叫做變壓器短路試驗。

　　變壓器的T型等值模型中，出，次級漏抗接在串連支路中，勵磁阻抗接在并聯支路中。在做短路試驗時勵磁電流很小，一般為額定電流的3％，故可將勵磁阻抗支路忽略。變壓器模型簡化稱出，次級漏抗串連模型。由于次級短路，故初級側外施電壓除以電流即為該變壓器的漏抗。在額定電流下的電壓除以額定電壓稱為該變壓器的短路電壓百分?jǐn)?shù)。

　　七、變壓器漏感用伏安法測試方法

　　大多數客戶要用原邊漏感做為輸出濾波電抗器，測試方法有兩種，一個是我們熟悉的用LCR電橋表測試，另外一種是伏安法。所以客戶訂購時一定要問清楚驗收方法，下面主要描述伏安法測試方法：

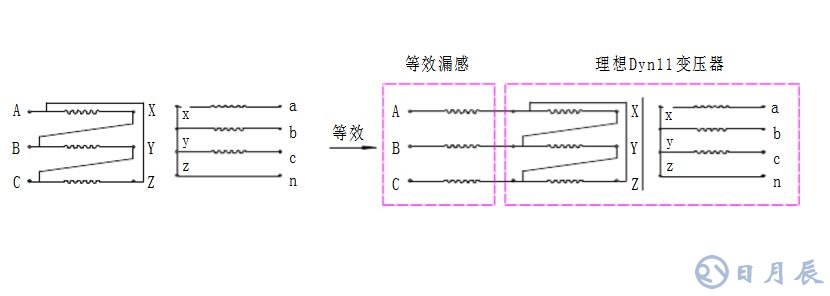

　　1.等效電路圖：

　　2.測試方法：

　　將副邊短路，即a、b、c、n短接在一起，原邊通額定線電流，分別測試Uab，U不錯，Uca，Ia，Ib，Ic數值；此時就相當于一個三相電抗器來測試；

　　3.參數應該滿足如下關系：
