針對“電源IC技術規格的解讀方法”，我們已經說明了“技術規格的封面”、“框圖”、“絕對最大額定和推薦工作條件”、“電氣特性的要點”以及“特性圖表、波形的看圖方法”。本項將說明技術規格有記載“應用電路例”。

?應用電路例

電源IC的技術規格基本上都有刊載其IC的應用電路例。沒有刊載時，應該會另外以應用備忘錄等名稱備有應用電路例的補充數據。目的在于希望通過顯示其IC的使用標準電路例，讓大家可以利用作為設計的出發點。各引腳或搭載功能雖然文章已有說明，不過在完全沒有電路圖的狀態下，即使聽了說明也往往很難懂，而且不舉例的話想必也難以說明。

向廠商確認雖然有必要，不過所刊載的應用電路例大多已架構實際電路并確認工作，此外，有時還同時備有其電路的評估板。所幸開關穩壓器IC所使用的電路構造為IC的基本電路，只要變更外置部件的常量即可符合要求規格。當然，特別條件或要求需要進一步的調整或工夫時，如果利用基本應用電路例或評估板一面修改一面進行評估以配合自身設計的話，由于可以縮短設計和評估時間，故推薦多加利用。

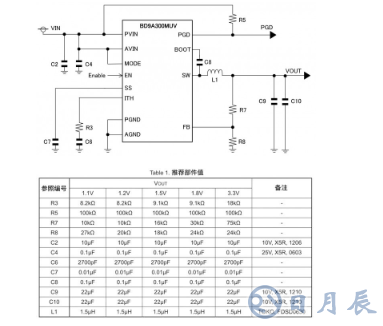

下述的電路圖是摘錄于開關穩壓器IC的技術規格BD9A300MUV的說明例。只要有幾個電容器和阻抗、1個電感，基本上配合輸出電壓設定部件的常量。

此外，視技術規格而定，有時會以代表性輸出電壓為主提供各外置部件的常量或型號。此IC技術規格也有提供，故顯示摘要為例。此IC例中，針對此應用電路例基本上可以從表格中選擇對應設定電壓的部件來進行設計。由于原本為部件數量少且設計簡單的IC，故通過附加此類信息可以使設計更加快速。

?基板布局

應用電路例相關，有時會發生的麻煩例。“明明依照技術規格所載的電路圖、部件編組電話卻無法工作”等問題。在沒有簡單結線錯誤等前提下，此種問題大多起因于基板布局。

在開關電源設計已相當普及的近年來，“基板布局在開關電源設計中極為重要”的認知想必相當高。不過，由于以車樂美/靶心基板（萬能基板）或時而以空中管線編制的電路進行評估的例或過去勉強制作印刷基板但管線圍繞或部件設定場所不適當，故產生大峰波，有些情況下會有損壞IC的例。

為了不發生這種麻煩，技術規格或應用備忘錄會顯示基板布局例。因大多為雙面基板，故顯示雙面布局，有時更進一步直接提供制作基板可使用的電子文件（光繪文件等）。

如前所述，為了發揮開關電源所期待的性能和特性，需要適當?shù)幕宀季?。?yīng)用電路和基板布局由于表里一體，故強烈推薦任何一方都參照這些信息。

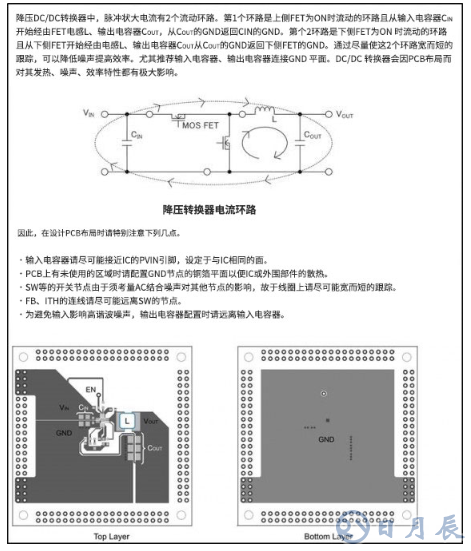

以下是摘錄于技術規格的基板布局相關信息和布局頁，請作為一例參考。

評估板如上述，在此追記作為參考。技術規格有記載評估板的型號，有時雖有刊載參閱的URL，不過近年前往廠商首頁的產品頁時則有提供相關信息的鏈接。例如，這里是BD9A300MUV的首頁，有“評估板數據下載”按鈕，請下載后看一下內容。評估板使用手冊除了板的規格外，還提示修正的方法、基板布局等。此外，也有提示基板布局用的光繪文件。

關鍵要點：

?標準電路例是部件選定（含型號、常量）和設計的出發點。

?記載的電路基本上廠商有確認工作，有時也有準備評估板。

?電路是否已經確認工作，為慎重起見，有必要向廠商確認。

?為獲得所期待的性能和特性，基板設計也很重要，所以須配合電路例來利用。
