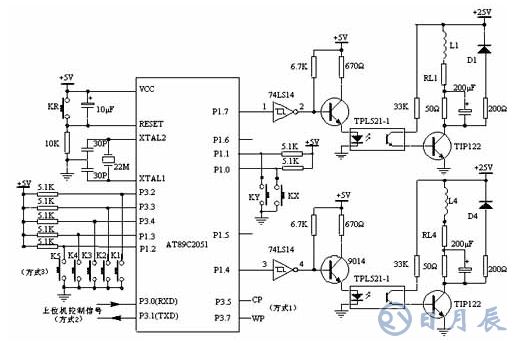

步進電機驅動器系統電路原理圖

AT89C2051將控制脈沖從P1口的P1.4～P1.7輸出，經74LS14反相后進入9014，經9014放大后控制光電開關，光電隔離后，由功率管TIP122將脈沖信號進行電壓和電流放大，驅動步進電機的各相繞組。使步進電機隨著不同的脈沖信號分別作正轉、反轉、加速、減速和停止等動作。圖中L1為步進電機的一相繞組。AT89C2051選用頻率22MHz的晶振，選用較高晶振的目的是為了在方式2下盡量減小AT89C2051對上位機脈沖信號周期的影響。

圖中的RL1～RL4為繞組內阻，50Ω電阻是一外接電阻，起限流作用，也是一個改善回路時間常數的元件。D1～D4為續流二極管，使電機繞組產生的反電動勢通過續流二極管（D1～D4）而衰減掉，從而保護了功率管TIP122不受損壞。

在50Ω外接電阻上并聯一個200μF電容，可以改善注入步進電機繞組的電流脈沖前沿，提高了步進電機的高頻性能。與續流二極管串聯的200Ω電阻可減小回路的放電時間常數，使繞組中電流脈沖的后沿變陡，電流下降時間變小，也起到提高高頻工作性能的作用。
