LED需要精確的恒流，所以次級恒流設計很關鍵。以前文工有寫過TL431的設計方法，在這里我給大家報告一個我用過的新方法。

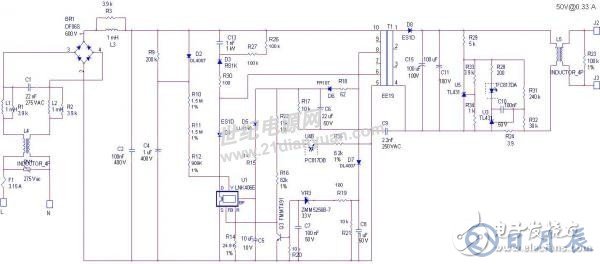

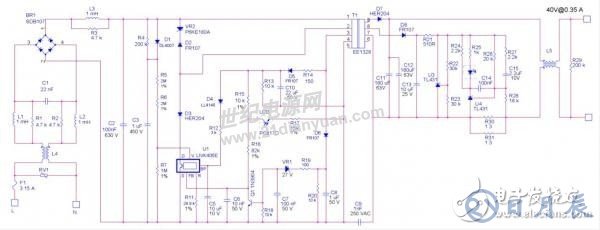

這個電路是初級做的次級開路保護，恒流通過次級實現，第一個431接成穩壓器形式，既給整個控制部分提供供電，也給第二個431提供一個偏置，如2.3V，此時流過檢測電阻的電壓只要0.2V就可以達到第二個431的基準電壓，實現恒流功能，同時電流檢測的損耗很低，提高了效率?？梢源?58+431+穩壓管，或者4313+穩壓管等功能。
