一、硬件電路及原理

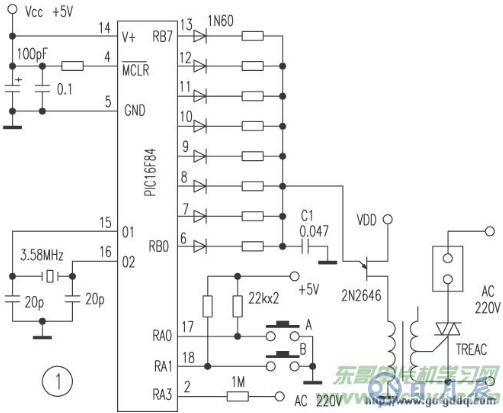

要使電風扇送出仿自然風，就需要改變電風扇送風的強弱，即需要改變風扇電機的電壓和電流，從而改變其轉速。如圖１所示，風扇插座與晶閘管ＴＲＥＡＣ相串聯，改變晶閘管控制角α，即控制晶閘管導通的時間，就能使風扇電機的電壓、電流發生變化。圖２展示了α角和電機負載電壓的關系。

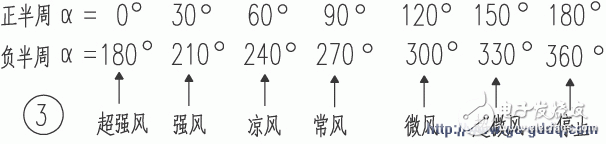

Α角的變化又可通過電容Ｃ１的充放電時間的改變來實現。PIC16F84單片機按一定規律選擇電阻Ｒｘ，即可改變電容Ｃ１的充放電時間，從而改變２Ｎ２６４６的導通時間。改變了ＴＲＥＡＣ的導通角，達到改變電風扇送風強弱的目的?？刂平?alpha;和強弱風的關系如圖３所示

市電頻率ｆ＝５０Ｈｚ，則可得下式 α/360°＝t/0.02……………（１）

根據圖１所示ＲｘＣ１充電回路，可推知

α＝t·360°/0.02 ＝{RxC1ln1［1/（1-n）］}·360°/0.02 ……………（２）

其中，η＝ＶＰ／ＶＢＢ，Ｖｐ為Ｃ１充電后的電壓值，ＶＢＢ為充電電源電壓，一般取η＝０。６３。若電容Ｃ為０。０４７μＦ，根據（２）式的值，求得對應于不同的α設定值的Ｒｘ值表：

Ｒ０＝１ｋΩ，Ｒ１＝３３ｋΩ，Ｒ２＝６２ｋΩ，Ｒ３＝８９ｋΩ，Ｒ４＝１２０ｋΩ，Ｒ５＝１５０ｋΩ，Ｒ６＝１８０ｋΩ，Ｒ７＝２２０ｋΩ。

Ｒｘ接于PIC16F84 單片機 的ＲＢ０～ＲＢ７口；ＲＡ０口為啟動信號輸入口，當Ａ鍵按下時，自然風發生器開始工作；ＲＡ１口為停止信號輸入口，當Ｂ鍵按下時，自然風發生器停止運行；ＲＡ３口為交流電相位檢測口。用于確定交流電的起始相位。

程序清單：

ＬＳＩＴ Ｐ＝ＰＩＣ１６Ｆ８４

＃ＩＮＣＬＵＤＥ Ｐ１６Ｆ８４ＩＮＣ

ＦＣ ＥＱＵ０ＣＨ

ＦＤ ＥＱＵ０ＤＨ

ＯＲＧ ０

ＭＡＩＮ：ＣＬＲＷ

ＴＲＩＳＲＢ

ＭＯＶＷＦＲＢ；置ＲＢ口為輸出口，

；且置其初值為０

ＭＯＶＬＷ０ＦＨ

ＴＲＩＳ ＲＡ　?。恢茫量跒檩斎肟?/p>

ＫＥＹＡ：ＢＴＦＳＣＲＡ，０ ；Ａ鍵是否按下

ＧＯＴＯ ＫＥＹＡ ；Ａ鍵未按下轉

ＫＥＹＡ，等待

ＳＴＡＲＴ：ＭＯＶＬＷ８０Ｈ?。唬伶I按下，

；８０Ｈ→Ｆ８

ＭＯＶＷＦＦ８

ＢＴＦＳＳＲＡ，１　；Ｂ鍵按下否

ＧＯＴＯ ＭＡＩＮ　；Ｂ鍵按下

ＰＨＡＳＥ：ＢＴＦＳＣＲＡ３

ＧＯＴＯ ＰＨＡＳＥ ；等待交流電

零相位

ＭＯＶＦ８，Ｗ

ＭＯＶＷＦＲＢ 　 ；Ｆ８→ＲＢ口

ＣＡＬＬ ＤＥＬＡＹ；延時１０秒

ＣＬＲＣ　 　　　 ；清Ｃ

ＲＲＦ Ｆ８　 ；Ｆ８右移

ＢＴＦＳＳ３，０

ＧＯＴＯ ＰＨＡＳＥ

ＧＯＴＯ ＳＴＡＲＴ

ＤＥＬＡＹ：ＭＯＶＬＷ１５０

ＭＯＶＷＦＦ９

ＭＯＶＬＷ７　　；給ＲＴＣＣ預

設倍數１∶２５６

ＯＰＴＩＯＮ

ＬＯＯＰ：ＭＯＶＬＷ２５５

ＳＵＢＷＦＲＴＣＣ

ＢＴＦＳＳ ３２

ＤＥＣＦＳＺＦ９

ＧＯＴＯ ＬＯＯＰ

ＲＥＴＬＷ ０

ＥＮＤ　　 　　　；程序結束
