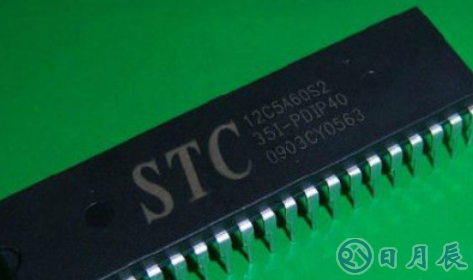

STC12C5A60S2單片機是一款功能比較強大的單片機，在眾多的51系列單片機中，要算國內STC 公司的1T增強系列更具有競爭力，因他不但和8051指令、管腳完全兼容，而且其片內的具有大容量程序存儲器且是FLASH工藝的，如STC12C5A60S2單片機內部就自帶高達60K FLASH ROM，這種工藝的存儲器用戶可以用電的方式瞬間擦除、改寫。而且STC系列單片機支持串口程序燒寫。

1、STC12C5A60S2簡介

STC12C5A60S2/AD/PWM系列單片機是宏晶科技生產的單時鐘/機器周期（1T）的單片機，是高速/低功耗/超強抗干擾的新一代8051單片機，指令代碼完全兼容傳統8051，但速度快8-12倍。內部集成MAX810專用復位電路，2路PWM，8路高速10位A/D轉換（250K/S），針對電機控制，強干擾場合。

1.增強型8051CPU，1T，單時鐘/機器周期，指令代碼完全兼容傳統8051;

2.工作電壓：STC12C5A60S2系列工作電壓：5.5V-3.3V（5V單片機）STC12LE5A60S2系列工作電壓：3.6V-2.2V（3V單片機）;

3.工作頻率范圍：0-35MHz，相當于普通8051的0～420MHz;

4.用戶應用程序空間8K/16K/20K/32K/40K/48K/52K/60K/62K字節;

5.片上集成1280字節RAM;

6.通用I/O口（36/40/44個），復位后為：準雙向口/弱上拉（普通8051傳統I/O口），可設置成四種模式：準雙向口/弱上拉，推挽/強上拉，僅為輸入/高阻，開漏，每個I/O口驅動能力均可達到20mA，但整個芯片最大不要超過120ma;

7.ISP（在系統可編程）/IAP（在應用可編程），無需專用編程器，無需專用仿真器可通過串口（P3.0/P3.1）直接下載用戶程序，數秒即可完成一片;

8.有EEPROM功能（STC12C5A62S2/AD/PWM無內部EEPROM）;

9.內部集成MAX810專用復位電路（外部晶體12M以下時，復位腳可直接1K電阻到地）;

10.外部掉電檢測電路：在P4.6口有一個低壓門檻比較器，5V單片機為1.32V，誤差為+/-5%，3.3V單片機為1.30V，誤差為+/-3%;

11.時鐘源：外部高精度晶體/時鐘，內部R/C振蕩器（溫漂為+/-5%到+/-10%以內）1用戶在下載用戶程序時，可選擇是使用內部R/C振蕩器還是外部晶體/時鐘，常溫下內部R/C振蕩器頻率為：5.0V單片機為：11MHz～15.5MHz，3.3V單片機為：8MHz～12MHz，精度要求不高時，可選擇使用內部時鐘，但因為有制造誤差和溫漂，以實際測試為準;

12.共4個16位定時器兩個與傳統8051兼容的定時器/計數器，16位定時器T0和T1，沒有定時器2，但有獨立波特率發生器做串行通訊的波特率發生器再加上2路PCA模塊可再實現2個16位定時器;

13.2個時鐘輸出口，可由T0的溢出在P3.4/T0輸出時鐘，可由T1的溢出在P3.5/T1輸出時鐘;

14.外部中斷I/O口7路，傳統的下降沿中斷或低電平觸發中斷，并新增支持上升沿中斷的PCA模塊，PowerDown模式可由外部中斷喚醒，INT0/P3.2，INT1/P3.3，T0/P3.4，T1/P3.5，RxD/P3.0，CCP0/P1.3（也可通過寄存器設置到P4.2），CCP1/P1.4（也可通過寄存器設置到P4.3）;

15.PWM（2路）/PCA（可編程計數器陣列，2路）：

——也可用來當2路D/A使用

——也可用來再實現2個定時器

——也可用來再實現2個外部中斷（上升沿中斷/下降沿中斷均可分別或同時支持）;

16.A/D轉換，10位精度ADC，共8路，轉換速度可達250K/S（每秒鐘25萬次），通用全雙工異步串行口（UART），由于STC12系列是高速的8051，可再用定時器或PCA軟件實現多串口;

17.STC12C5A60S2系列有雙串口，后綴有S2標志的才有雙串口，RxD2/P1.2（可通過寄存器設置到P4.2），TxD2/P1.3（可通過寄存器設置到P4.3）;

18.工作溫度范圍：-40-+85℃（工業級）/0-75℃（商業級）21.封裝：PDIP-40，LQFP-44，LQFP-48I/O口不夠時，可用2到3根普通I/O口線外接74HC164/165/595（均可級聯）來擴展I/O口，還可用A/D做按鍵掃描來節省I/O口，或用雙CPU，三線通信，還多了串口。

STC12C5A60S2引腳功能說明

VCC：供電電壓;

GND：接地;

P0口：P0口為一個8位漏級開路雙向I/O口，每個管腳可吸收8TTL門電流。當P0口的管腳寫“1”時，被定義為高阻輸入。P0能夠用于外部程序數據存儲器，它可以被定義為數據/地址的第八位。在FLASH編程時，P0口作為原碼輸入口，當FLASH進行校驗時，P0輸出原碼，此時P0外部電位必須被拉高;

P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入“1”后，電位被內部上拉為高，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時，P1口作為第八位地址接收;

P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳電位被內部上拉電阻拉高，且作為輸入。作為輸入時，P2口的管腳電位被外部拉低，將輸出電流，這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉的優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號;

P3口：P3口管腳是8個帶內部上拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入時，由于外部下拉為低電平，P3口將輸出電流（ILL），也是由于上拉的緣故。P3口也可作為AT89C51的一些特殊功能口：

P3.0RXD（串行輸入口）

P3.1TXD（串行輸出口）

P3.2INT0（外部中斷0）

P3.3INT1（外部中斷1）

P3.4T0（記時器0外部輸入）

P3.5T1（記時器1外部輸入）

P3.6WR（外部數據存儲器寫選通）

P3.7RD（外部數據存儲器讀選通）

同時P3口同時為閃爍編程和編程校驗接收一些控制信號;

RST：復位輸入。當振蕩器復位器件時，要保持RST腳兩個機器周期的高平時間;

ALE/PROG：當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的低位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時，ALE只有在執行MOVX，MOVC指令時ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效;

PSEN：外部程序存儲器的選通信號。在由外部程序存儲器取址期間，每個機器周期PSEN兩次有效。但在訪問內部部數據存儲器時，這兩次有效的PSEN信號將不出現;

EA/VPP：當EA保持低電平時，訪問外部ROM;注意加密方式1時，EA將內部鎖定為RESET;當EA端保持高電平時，訪問內部ROM。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）;

XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入;

XTAL2：來自反向振蕩器的輸出;

3、STC12C5A60S2系列單片機的內部結構

STC12C5A60S2系列單片機的內部結構框圖如下圖所示。STC12C5A60S2單片機中包含中央處理器（CPU）、程序存儲器（Flash）、數據存儲器（SRAM）、定時/計數器、UART串口、串口2、I/O接口、高速A/D轉換、SPI接口、PCA、看門狗及片內R/C振蕩器和外部晶體振蕩電路等模塊。STC12C5A60S2系列單片機幾乎包含了數據采集和控制中所需的所有單元模塊，可稱得上一個片上系統。

4、STC12C5A60S2系列單片機管腳圖

STC12C5A60S2系列（有第二串口，有A/D轉換，有PWM/PCA功能，有內部EEPROM）

STC12C5A60AD系列（無第二串口，有A/D轉換，有PWM/PCA功能，有內部EEPROM）

STC12C5A60PWM/CCP系列（無第二串口，無A/D轉換，有PWM/CCP功能，有內部EEPROM）

關于晶振電路：

如果外部時鐘頻率在33MHz以上時，建議直接使用外部有源晶振如果使用內部R/C振蕩器時鐘（室溫情況下5V單片機為：11MHz～17MHz，3V單片機為8MHz～12MHz），XTAL1和XTAL2腳浮空。如果外部時鐘頻率在27MHz以上時，使用標稱頻率就是基本頻率的晶體，不要使用三泛音的晶體，否則如參數搭配不當，就有可能振在基頻，此時實際頻率就只有標稱頻率的1/3了，或直接使用外部有源晶振，時鐘從XTAL1腳輸入，XTAL2腳必須浮空。

顯而易見，這種單片機對開發設備的要求很低，開發時間也大大縮短。寫入單片機內的程序還可以進行加密，這又很好地保護了你的勞動成果。重要的一點STC12C5A60S2目前的售價與傳統51差不多，市場供應也很充足。是一款高性價比的單片機。
