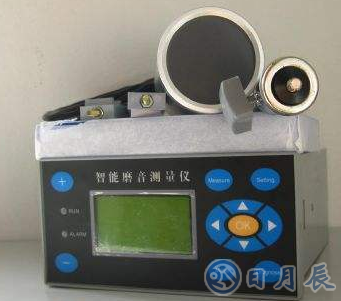

一、 SHZ-7型智能磨音測量儀工作原理

SHZ-7型智能磨音測量儀通過安裝在現場的特殊結構的探頭，接收磨機發出噪聲，經屏蔽電纜傳送到儀器，轉換為數字分貝指示，同時輸出與分貝值成比例的 4—20mA 電流信號，分貝值與磨內物料填充量成反比，正比于研磨體與物料的重量比，因此它能定量地測量磨機負荷的大小。操作員可根據磨音的高低控制各種入磨原料的流量，從而實現磨機負荷的控制，使磨機產量最高，電耗最低。內部具有校正信號源，以便維修人員檢查維護，SHZ-7還有飽磨空磨聲光報警裝置，可提醒操作員及時處理。

二、 SHZ-7型智能磨音測量儀 技術指標

1．測量范圍：0～150dB或0～150%（分貝或百分比顯示）；

2．探頭阻抗：600Ω左右：

3．頻率范圍：20—20000Hz；

4．探頭與儀表的距離：≤100m；

5．輸出信號：聲強輸出信號：4—20mA；

6．顯示誤差：±0.1dB；

7．工作時間：24小時連續；

8．環境溫度：-10—+55℃；

9．環境濕度：≤85%

10． 電源：220V（-10—+10%），50Hz 或60Hz；

11． 尺寸：寬×高×深=160×80×200 或 80×160×200，開孔：152×76或 76×152；

12． 重量：約 1公斤。

三、 SHZ-7型智能磨音測量儀特點

1．?dāng)?shù)字顯示，直觀清晰；

2．可從面板輸入報警限值；

3．可防止鄰近磨機干擾；

4．靈敏度高，無漂移；

5．顯示值不受研磨體和襯板磨損的影響；

6．具有空磨飽磨聲光報警；

7．具有自校驗信號，便于快速校正；

8．探頭全密封，不怕粉塵和水汽，經適當處理，可用于淋水水泥磨。

四、SHZ-7型智能磨音測量儀適用范圍

本儀器適用于水泥、冶金、電力、化工等工業部門的各類球磨機，尤其適用于水泥廠生料磨、水泥磨、煤磨等開路和閉路粉磨系統。
