pcb線路板中什么是阻焊橋，阻焊開窗，半開窗？

阻焊橋又稱綠油橋、阻焊壩，是工廠批量貼片，防止SMD元器件管腳短路而做的“隔離帶”。阻焊開窗是為一些特殊需求，比如正板散熱、良好接觸外殼等等所采取的措施。

阻焊橋就是兩個貼片或者IC引腳之間的綠油、因為比較狹長所以叫阻焊橋。如果引腳間距太小超出工廠制程的話會建議取消綠油橋、那就是開同窗。

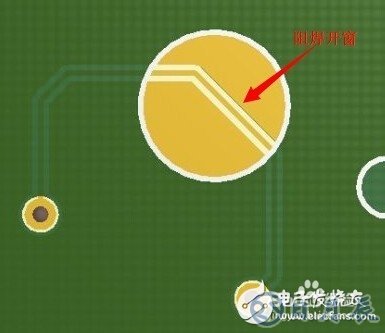

開窗：凡是沒有印阻焊的位置都可以叫做開窗、不印綠油的位置包括焊接的焊盤、貼片的PAD、挖槽位置等等

半開窗：就是焊盤部分沒有覆蓋阻焊，部分有覆蓋阻焊。

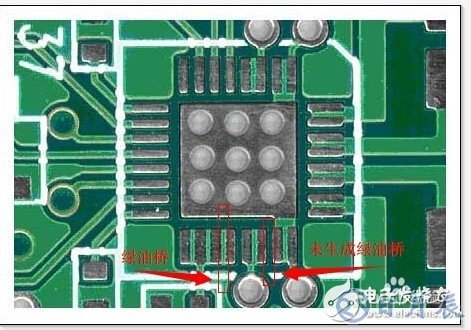

綠油橋是SMD與SMD元件間的綠油（兩個阻焊開窗之間保留阻焊油的寬度，一般》6mil），主要是防止短路作用。下圖為生成綠油橋和未生成綠油橋的PCB板。

2阻焊開窗是指需要焊接的位置露出銅的部位的大小，即不蓋油墨部分的大小，蓋線指阻焊油蓋住線路部分的大小及多少。蓋線距離過小在生產過程中就會造成露線。

什么是PCB上的阻焊橋和阻焊膜開口

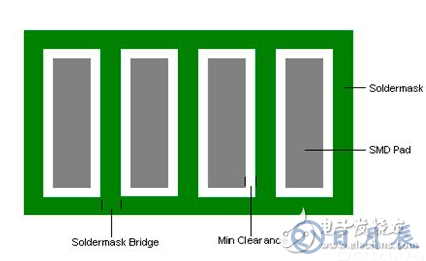

阻焊膜開放 阻焊膜橋1.Solder Mask Bridge：組件的兩個引腳之間的油是阻焊橋，通常指密集的IC引腳（請查看下圖）。 如果引腳距離太小，建議取消阻焊橋并利用阻焊開口技術。

2.Solder Mask開口：沒有阻焊層的地方稱為阻焊開口

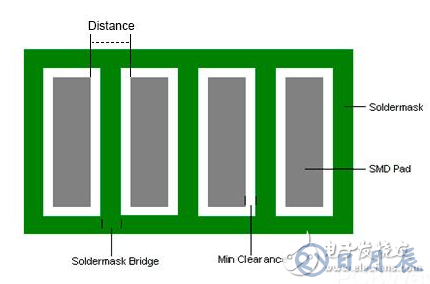

3.SMT貼片加工：PCBWay可以接受IC引腳之間的最小距離為0.2mm（請查看下圖），如果距離小于0.2mm，我們建議做阻焊開口
