    常見的pcb加工的焊接不良有哪些呢?
  • 常見的pcb加工的焊接不良有哪些呢?
  •   發布日期: 2019-06-05  瀏覽次數: 1,091

    pcba加工焊接過程中,助焊劑的性能直接影響到焊接的質量。那么常見的pcba加工的焊接不良有哪些呢?又該怎么去分析并改良出現的不良焊接呢?

    。 標準焊點的要求:



    1、可靠的電氣連接

    2、足夠的機械強度

    3、光潔整齊的外觀

    常見的pcb加工的焊接不良有哪些呢?

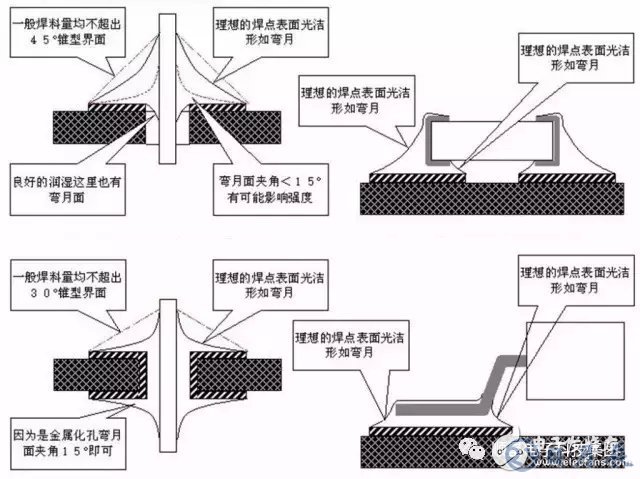

    電子元件標準焊點

    (1)不良術語

    短 路:不在同一條線路的兩個或以上的點相連并處于導通狀態。

    起皮 :線路銅箔因過分受熱或外力作用而脫離線路底板。

    少錫:焊盤不完全,或焊點不呈波峰狀飽滿。

    假焊:焊錫表面看是波峰狀飽滿,顯光澤,但實質上并未與線路銅箔相熔化或未完全熔化在線路銅箔上。

    脫焊:元件腳脫離焊點。

    虛焊:焊錫在引線部與元件脫離。

    角焊:因過分加熱使助焊劑丟失多引起焊錫拉尖現象。

    拉尖:因助焊劑丟失而使焊點不圓滑,顯得無光澤。

    元件腳長:元件腳露出板底的長度超過1.5-2.0mm。

    盲點:元件腳未插出板面。

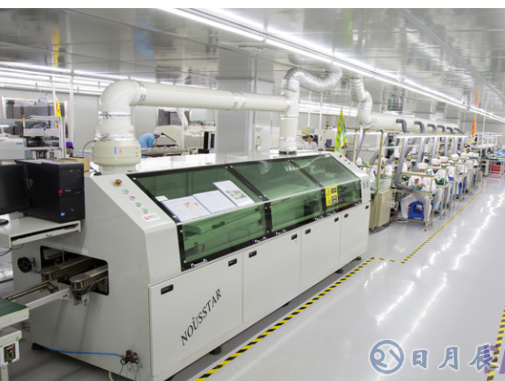

    常見的pcb加工的焊接不良有哪些呢?

    1.不良狀況:焊后pcb板面殘留物太多,板子臟。

    結果分析:

    (1)焊接前未預熱或預熱溫度過低,錫爐溫度不夠;

    (2)走板速度太快;

    (3)錫液中加了防氧化劑和防氧化油;

    (4)助焊劑涂布太多;

    (5)組件腳和孔板不成比例(孔太大),使助焊劑堆積;

    (6)在焊劑使用過程中,較長時間未添加稀釋劑。

    2.不良狀況:容易著火

    結果分析:

    (1)波峰爐本身沒有風刀,造成助焊劑堆積,加熱時滴到加熱管上;

    (2)風刀的角度不對(助焊劑分布不均勻);

    (3)PCB上膠太多,膠被引燃;

    (4)走板速度太快(助焊劑未完全揮發,滴落到加熱管)或太慢(板面太熱);

    (5)工藝問題(pcb板材,或者pcb離加熱管太近)。

    3.不良狀況:腐蝕(元件發綠,焊點發黑)

    結果分析:

    (1)預熱不充分造成焊劑殘留物多,有害物殘留太多;

    (2)使用需要清洗的助焊劑,但焊接完成后沒有清洗。

    4.不良狀況:連電、漏電(絕緣性不好)

    結果分析:

    (1)pcb設計不合理

    (2)pcb阻焊膜質量不好,容易導電

    5.不良現象:虛焊、連焊、漏焊

    結果分析:

    (1)焊劑涂布的量太少或不均勻;

    (2)部分焊盤或焊腳氧化嚴重;

    (3)pcb布線不合理;

    (4)發泡管堵塞,發泡不均勻,造成助焊劑涂布不均勻;

    (5)手浸錫時操作方法不當;

    (6)鏈條傾角不合理;

    (7)波峰不平。

    6.不良現象:焊點太亮或焊點不亮

    結果分析:

    (1)可通過選擇光亮型或消光型的助焊劑來解決此問題;

    (2)所用焊錫不好。

    7.不良現象:煙大、味大

    結果分析:

    (1)助焊劑本身的問題:使用普通樹脂則煙氣較大;活化劑煙霧大,有刺激性氣味;

    (2)排風系統不完善。

    8.不良現象:飛濺、錫珠

    結果分析:

    (1)工藝上:預熱溫度低(焊劑溶劑未完全揮發);走板速度快,未達到預熱效果;鏈條傾角不好,錫液與pcb間有氣泡,氣泡爆裂后產生錫珠;手浸錫時操作不當;工作環境潮濕;

    (2)pcb的問題:板面潮濕,有水分產生;pcb跑氣的孔設計不合理,造成pcb與錫液之間窩氣;pcb設計不合理,零件腳太密集造成窩氣。

    9.不良現象:上錫不好、焊點不飽滿

    結果分析:

    (1)使用的是雙波峰工藝,一次過錫時助焊劑的有效成分已完全揮發;

    (2)走板速度太慢,預熱溫度過高;

    (3)助焊劑涂布不均勻;

    (4)焊盤和元器件腳氧化嚴重,造成吃錫不良;

    (5)助焊劑涂布太少,未能使焊盤及組件引腳完全浸潤;

    (6)pcb設計不合理,影響了部分元器件的上錫。

    10.不良現象:PCB阻焊膜脫落、剝離或起泡

    結果分析:

    (1)80%以上的原因是pcb制造過程中出現的問題:清洗不干凈、劣質阻焊膜、pcb板和阻焊膜不匹配等;

    (2)錫液溫度或預熱溫度過高;

    (3)焊接次數過多;

    (4)手浸錫操作時,pcb在錫液表面停留時間過長。

    以上就是pcba加工過程中的不良焊接現象和結果分析。
