精密四路SPST CMOS模擬開關

開關在電路中起接通信號或斷開信號的作用。最常見的可控開關是繼電器，當給驅動繼電器的驅動電路加高電平或低電平時，繼電器就吸合或釋放，其觸點接通或斷開電路。CMOS模擬開關是一種可控開關，它不象繼電器那樣可以用在大電流、高電壓場合，只適于處理幅度不超過其工作電壓、電流較小的模擬或數字信號。

DG1411系列單片四路模擬開關旨在改善高速，低誤差的精密模擬信號切換。DG1411系列低功率（μW0.033）與高速相結合，是理想的適合便攜式和電池供電的工業和軍事應用程序，

為了實現高電壓額定值和出色的開關性能，DG1411系列是內置在日前，VishaySiliconix公司的最新的高電壓硅柵工藝。一種外延層防止閉鎖。每個開關進行同樣的作用時，兩個方向，并阻止輸入電壓供應水平關閉時。

特點

35 V電源最大額定值

±15 V模擬信號

導通電阻- RDS：1.5Ω

快速開關 - 噸位：100納秒

超低功耗 - PD：0.033μW

TTL，CMOS兼容

單電源供電能力

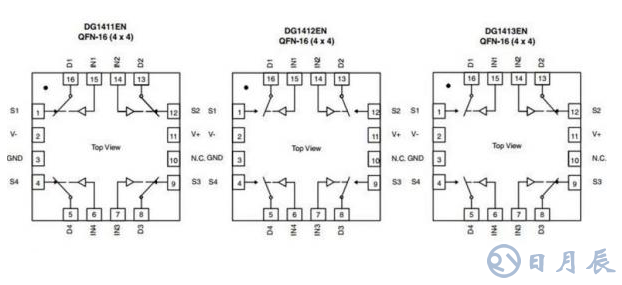

該設備提供的最大導通電阻平坦度為0.48Ω，CS（OFF）為11 pF，CD（ON）為87 pF，從-60臺電腦至+135整個信號范圍內的PC和電荷注入。DG1411，DG1412和DG1413是雙向的，并支持模擬信號的電源電壓時，和關閉時阻止他們。開關可在符合RoHS標準，不含鹵素TSSOP16，QFN16 4毫米×4毫米封裝。

優點

最寬的動態范圍

低信號誤差和失真

先斷后合開關動作

簡單的接口

應用

醫療及保健設備

精密數據采集

通信系統

電池供電系統

計算機外設

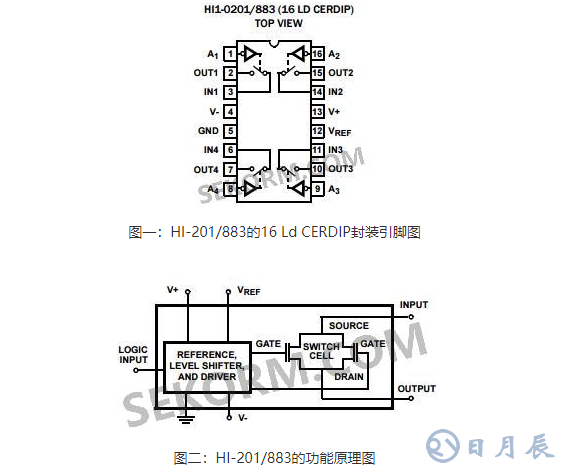

HI-201/883是Renesas的子公司Intersil推出的四路SPST CMOS模擬開關，在單片器件內集成四個獨立可選的SPST開關，具有快速切換速度（185ns典型值）和低功耗（在25°C時功耗為15mW典型值）的特點。

HI-201/883的每個開關支持電源軌的輸入信號電壓和25mA的連續信號電流都提供低導通電阻操作。堅固的DI結構消除了閂鎖和襯底SCR故障模式。

HI-201/883的每個開關都提供先開后合的切換功能，并兼容TTL和CMOS電平，以實現最大的應用靈活性。 HI-201/883是用于高頻模擬切換的理想組件。 典型應用包括信號路徑切換，采樣保持電路，數字濾波器和運放增益切換網絡。HI-201/883采用16 Ld CerDIP封裝。

HI-201/883的重要特性：

•本電路按照標準MIL-STD-883進行處理

•低的“On”電阻（導通電阻）： 最大100Ω

•寬模擬信號范圍：±15V

•TTL / CMOS電平兼容： 2.4V（邏輯“1”）

•開啟時間：500ns

•模擬電流量程（連續）：25mA

•無閂鎖

•取代DG201

HI-201/883的主要應用：

•高頻模擬切換

•采樣和保持電路

•數字濾波器

•運算放大器增益開關網絡
