功放保護電路的分析

功放保護電路（一）

在檢修功放的輸出電路中，常常會遇到繼電器不能吸合的故障，除了功放中點電壓偏移引起電路保護之外，保護電路本身不正常也是故障的原因之一。

常見的功放保護電路有兩種，一種是分立元件組成的電路，另一種是由集成電路組成的保護電路。兩種電路在實際應用中都十分常見，下面以μPCI237構成的功放保護電路為例介紹其電路原理和檢修方法。

由μPCI237組成的保護電路。保護范圍包括：中點電壓漂移保護、功放末級過流保護等。電路的保護十分靈敏，保護電路的動作時間小于1秒，只要外圍電路的元件選取得當，電路工作十分可靠。但此類保護電路，因?yàn)殡娐返撵`敏度太高，有時會出現誤保護的故障，此時若在集成電路的，兩腳分別對地加接一 只：104的電容，可以有效防止誤保護的發生。

功放保護電路

如一臺聲寶BD808功放機。出現無規律性自動保護的現象，在音量開大時頻繁自動保護。開機檢查發現在功放正常放音時無失真的現象，說明功放末級放大電路正常如果放音失真那么就說明末級放大電路中的輸出有直流電壓。

此時繼電器保護則是屬于中點電壓漂移而保護?？梢愿鶕?jù)聲音的輸出是否失真來斷定是哪一部分的原因，應著重檢查保護電路。

保護電路是由集成電路UPCI237組成，其典型應用電路與附圖電路基本相同，于是檢查并代換電路中的元件，但故障依舊。更換集成電路也沒能排除故障。在電路保護時測集成電路UPC1237的腳有不穩定的電壓出現。經分析，這大都是交流成分串入電路中引起集成電路保護，對于此現象，只要在電路的腳對地接一只標稱容量為 104的瓷片電容，故障即可排除。

TDA1521功放電路板原理圖

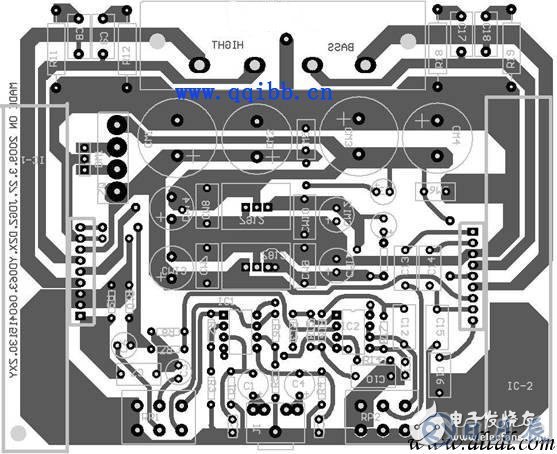

該電路是一個10×12（cm）的板子，做時需要注意以下幾點：

元器件封裝大部分都是自己做的

前級信號線的線寬我使用是40mil；

電源線能粗就粗些布完線后可用覆銅加寬；

功放塊輸出線寬也要加粗；

地線的線寬也要加粗，以減少元件對地阻抗；

普通電阻電容焊盤采用80mil焊孔30mil；

整流橋焊盤190mil焊孔60mil；

電位器焊盤120mil焊孔60mil；做封裝時不要做反，原理圖應1腳接地，2腳可調端。

音頻插座焊盤120mil焊孔50mil

TDA1521采用SIP9的封裝，焊盤X=100mil、Y=80mil

NE5532采用DIP8封裝焊盤90mil焊孔32mil；

LM7812/LM7912焊盤85mil焊洞40mil

其它元件根據實際情況修改封裝。

跳線的焊接：因?yàn)樵诋?u>PCB圖時，為了美觀，跳線常設置在大元件下面，所以必須在安裝元件前焊接跳線。跳線可以用單股粗導線，也可以使用其它元件剪下來的引腳。

電阻的焊接：先對照裝配圖，將所有電阻安裝并焊接到相應位置，然后將剪下的電阻引腳保留，作為下一步的跳線使用。

集成塊底座的焊接：NE5532兩個集成塊是安裝在集成塊底座上的，千萬不能直接將集成塊焊在電路板上，所以這里要先焊底座。注意：①腳都朝向左上方。

電解電容、7812、7912、發光二極管的焊接：上述這些元件也都是有方向的，請大家在安裝時特別注意。

集成塊的特殊處理：7812、7912發熱量不大可不加散熱片，如果加散熱片請注意散熱片不都是接地的，比如7912的散熱片和輸入相通，TDA1521的散熱片和負電源相通，一旦和電路板短路后果不堪設想。所以固定散熱片時一定要注意和電路板覆銅間的絕緣問題，TDA1521由于功耗大必須加比較大的散熱片（我選用的是8cm×5.5cm的翅片式散熱片）。

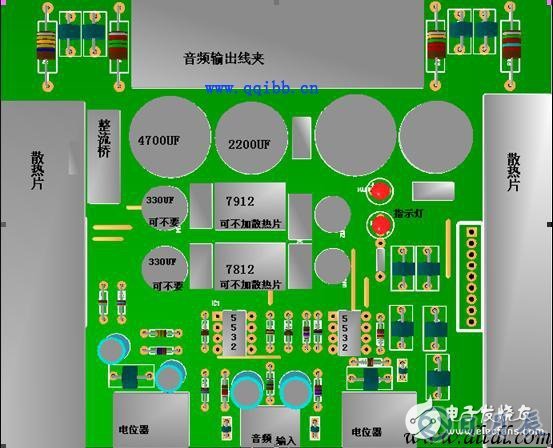

我的3D效果圖

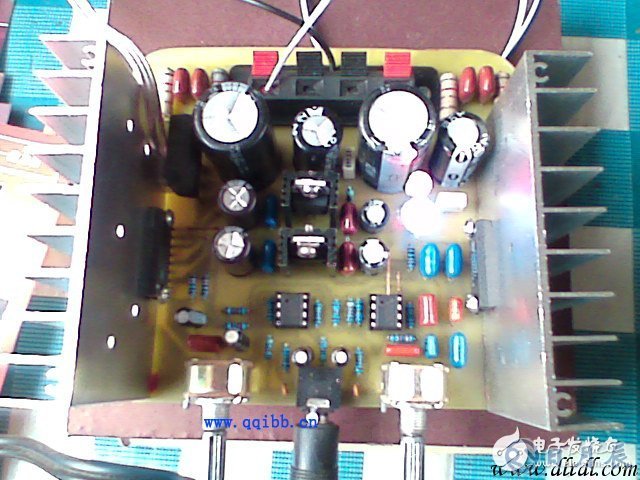

樣品：
