一、確定任務
開發單片機最小系統
二、任務分析：
該系統具有的功能：
（1）具有2位LED數碼管顯示功能。
（2）具有八路發光二極管顯示各種流水燈。
（3）可以完成各種奏樂，報警等發聲音類實驗。
（4）具有復位功能。
三、功能分析
（1）兩位LED數碼管顯示功能，我們可以利用單片機的P0口接兩個數碼管來現這個功能；
（2）八路發光二極管顯示可以利用P1口接八個發光二極管實現這個功能；
（3）各種奏樂、報警等發聲功能可以采用P2.0這個引腳接一蜂鳴器來實現。
（4）利用單片機的第9腳可以設計成復位系統，我們采用按鍵復位；利用單片機的18、19腳可以設計成時鐘電路，我們利用單片機的內部振蕩方式設計的。

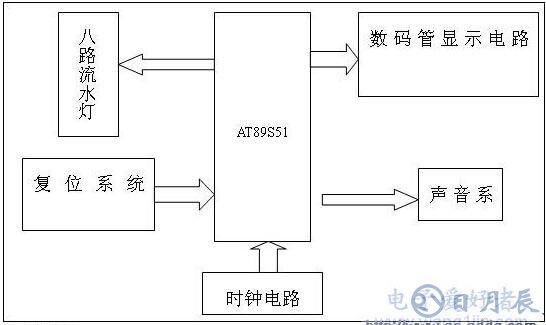

四、設計框圖
五、硬件電路設計

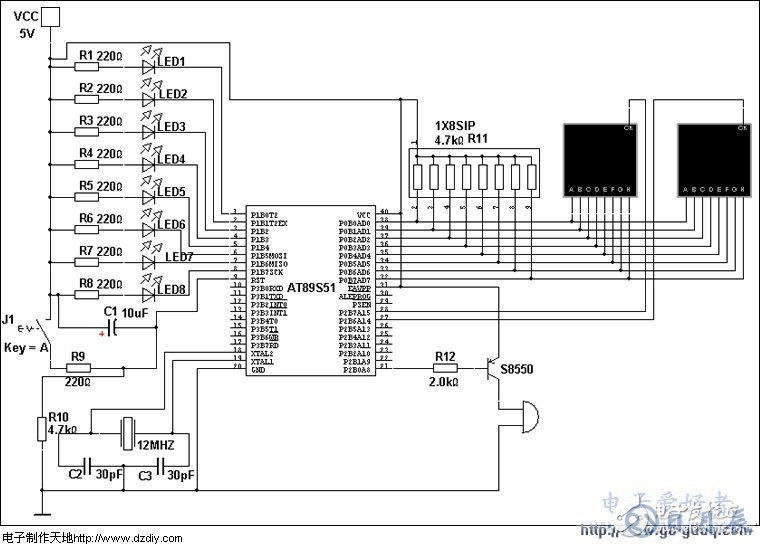

根據本系統的功能，和單片機的工作條件，我們設計出下面的電路圖。
六、元件清單的確定：
數碼管：共陰極2只（分立）
電解電容：10UF的一只
30PF的電容2只
220歐的電阻9只
4.7K的電阻一只
1.2K的電阻一只
4.7K的排阻一只，
12MHz的晶振一只
有源5V蜂名器一只
AT89S51單片機一片
常開按鈕開關1只
緊鎖座一只（方便芯取下來的，綠色的）
發光二極管（5MM紅色）8只
萬能板電路版15*17CM
S8550三極管一只
4．5V電池盒一只，導線若干。
七、硬件電路的焊接
按照原理圖把上面的元件焊接好，詳細步驟省略。
八、相關程序編寫
針對上面的電路原理圖，設計出本系統的詳細功能：
（1）、第一個發光二極管點亮，同時數碼管顯示“1”。
（2）、第二個發光二極管點亮，同時數碼管顯示“2”。
（3）、依次類推到第八個發光二極管點亮，同時數碼管顯示“8”。
以上出現的是流水燈的效果
（4）、所有的發光二極管滅了，同時數碼管現實“0”。
（5）、數碼管顯示“1”。
（6）、數碼管顯示“2、……”直到“9、A、B、C、D、E、F、Y”。
（7）、蜂鳴器發出九聲報警聲后重復上面所有步驟。
（8）程序如下：
ORG 0000H；偽指令，定義下面的程序代碼（機器代碼）從地址為0000H的單元存放。
LJMP START；跳轉到標號為START的地方去執行。
ORG 0030H；偽指令，定義下面的程序代碼（機器代碼）從地址為0030H的單元存放。
START:MOV P1，#0FEH ；點亮第一個發光二極管。
CLR P2.7 ；送低電平到第一個數碼管，開啟數碼管。
CLR P2.6 ；送低電平到第二個數碼管，開啟數碼管。
MOV P0，#06H；讓數碼管顯示“1” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0FDH；點亮第二個發光二極管。
MOV P0，#5bH；讓數碼管顯示“2” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0FBH；點亮第三個發光二極管。
MOV P0，#4fH；讓數碼管顯示“3” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0F7H；點亮第四個發光二極管。
MOV P0，#66H；讓數碼管顯示“4” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0EFH；點亮第五個發光二極管。
MOV P0，#6dH；讓數碼管顯示“5” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0DFH；點亮第六個發光二極管。
MOV P0，#7dH；讓數碼管顯示“6” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#0BFH；點亮第七個發光二極管。
MOV P0，#07H；讓數碼管顯示“7” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#7FH；點亮第八個發光二極管。
MOV P0，#7fH；讓數碼管顯示“8” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P1，#00H；滅了所有的發光二極管。
MOV P0，#3FH；讓數碼管顯示“0” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#06H；讓數碼管顯示“1” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#5bH；讓數碼管顯示“2” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#4fH；讓數碼管顯示“3” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#66H；讓數碼管顯示“4” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#6dH；讓數碼管顯示“5” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#7dH；讓數碼管顯示“6” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#07H；讓數碼管顯示“7” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#7fH；讓數碼管顯示“8” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV P0，#6fH；讓數碼管顯示“9” 。
LCALL DELAY；調用延時子程序，起到延時的目的。
MOV R4，#9；送蜂鳴器的報警次數。
LOOP:SETB P2.0；不發聲
LCALL DELAY；調用延時子程序，起到延時的目的。
CLR P2.0；發聲。
LCALL DELAY；調用延時子程序，起到延時的目的。
DJNZ R4，LOOP；發聲九次后向下執行。
SETB P2.0；關閉發聲
LJMP START；跳轉到標號為START處執行，循環本程序。
DELAY：MOV R7，#200；這是延時子程序。
D1：MOV R6，#200
D2：MOV R5，#200
D3：DJNZ R5，D3
DJNZ R6，D2
DJNZ R7，D1
RET；延時子程序返回指令。
END；結束偽指令。
九、利用KEIL C51 軟件對上面的程序進行調試和編譯，產生*.HEX文件，以便用編程器寫入單片機芯片中。
十、編程器的使用：用編程器把電腦里生成的*.HEX文件寫到芯片中。
十一、產品調試：通上4.5V（三節電池）的電源，可以調試本系統，如果沒有錯誤就可以正常工作了。
