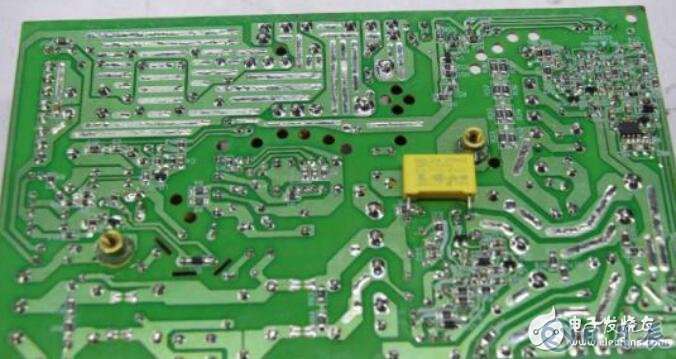

電路板焊接技巧

　　1、選擇性焊接的工藝流程包括：助焊劑噴涂，電路板預熱、浸焊和拖焊。助焊劑涂布工藝在選擇性焊接中，助焊劑涂布工序起著重要的作用。焊接加熱與焊接結束時，助焊劑應有足夠的活性防止橋接的產生并防止電路板產生氧化。助焊劑噴涂由X/Y機械手?jǐn)y帶電路板通過助焊劑噴嘴上方，助焊劑噴涂到pcb電路板焊位置上。

　　2、回流焊工序后的微波峰選焊，最重要的是焊劑準確噴涂，微孔噴射式絕對不會弄污焊點之外的區域。微點噴涂最小焊劑點圖形直徑大于2mm，所以噴涂沉積在電路板上的焊劑位置精度為±0.5mm，才能保證焊劑始終覆蓋在被焊部位上面。

　　3、可以通過與波峰焊的比較來了解選擇性焊接的工藝特點，兩者間最明顯的差異在于波峰焊中電路板的下部完全浸入液態焊料中，而在選擇性焊接中，僅有部分特定區域與焊錫波接觸。由于電路板本身就是一種不良的熱傳導介質，因此焊接時它不會加熱熔化鄰近元器件和電路板區域的焊點。

　　電路板溫升過高的解決方法

　　1、電路板布局走線設計合理化

　　這是最重要注意的地方之一，電路板有很多元器件，每個元器件對于溫度耐溫不一樣，比如有些IC工作溫度達到105°，繼電器工作溫度85°等、消耗功率發熱程度不一樣、高低也不一樣，因此設計時候要充分考慮：

　?、賹τ跊]有風機散熱系統，只是靠空氣流動帶走熱量的電路板環境，合理放置元器件，在進風口位置避免放置過高的元器件，比如將發熱較為嚴重的器件放置在散熱最好位置，可以在風口這里，但是最好不要太高

　?、趯τ趯囟容^為敏感的器件最好放在溫度最低的區域，例如熱敏電阻等，因為熱敏電阻對溫度有很大變化

　　③PCB電路板上面要避免發熱厲害的放置在一起，要盡可能地將其均勻地分布在電路板上，如果有風機系統散熱的話則要考慮集中在一起且熱量要靠近所有元器件另一側，而且左右元器件最好采取縱（橫）長方式排列，這樣利于散熱

　?、軐τ诖蠊β势骷?，比如晶體管、放大器等可以放置在電路板邊沿，這樣減少對四周熱溫度輻射效應

　　2、增加風機散熱系統

　　對于大型的電路板，像電腦、電磁爐、變頻器、UPS電源、充電樁等電路板一般都會有風機系統，有些風機系統還是智能的，會根據環境的溫度改變風機轉速，溫度不是很高時候風機不會打開。

　　3、增大電路板銅箔面積

　　可以通過增加電路板銅箔面積來增大散熱，例如對于大電流電路，在條件允許情況下把銅箔加大，同時放置助焊層，必要時候加錫在助焊層上面，這樣電流過大時候散熱效果會更好。

　　4、增加散熱片、散熱膏

　　對于開關管等發熱嚴重的元器件可以增加散熱片，同時配以高導熱絕緣有機硅材料散熱膏，這是一種導熱效果很好的材料，而散熱片使元器件發出的熱量更好的傳導到空氣當中，正因為這樣，對于高頻開關電源基本上都是采用加有散熱片的開關管，我們經常用到的7805輸出功率很大時候都要增加一個散熱片。如下圖的的散熱片就很大。

　　5、選用耐溫高一點的元器件、線路板

　　如果由于空間有限，風機系統以及自然冷卻能力有限情況下，比如我們手機的充電器，這么小的空間，里面的元器件發熱的很嚴重，除了布局要好之外，用耐溫高一點的元器件也不妨為一種好的方法，但是這樣一來成本可能有所上升，因此要折中考慮。可以選用耐溫高一點的PCB板，例如玻纖板等。
