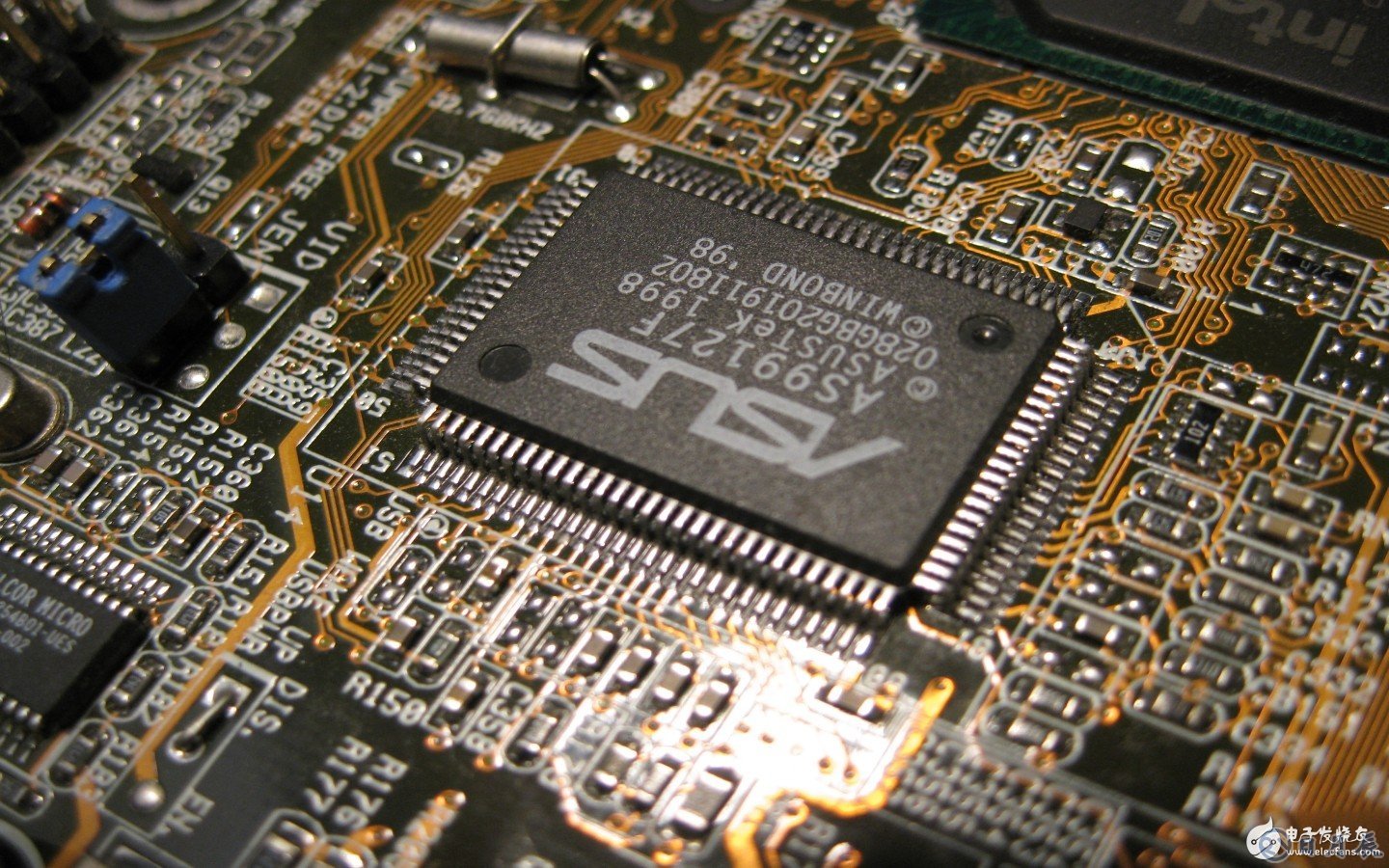

晶振在電路板上的作用相關重要，如果把整個電路板比如成我們?nèi)祟悾粋€人需要正常運行，必須具備大腦，心臟，血液同時工作。而晶振在電路板中的角色就充當著心臟的角色，我們往往看到很多電路板中，一個“巨型黑色”的IC芯片旁邊總會有不同頻率的晶振“守候”在一旁。這就不難解釋為什么說晶振是電路板中的心臟元器件呢？晶振需要正常起振，供IC芯片接收，IC芯片才能工作運行，而IC芯片可想而知就相當于人類的大腦。

為什么寧可選擇超小型化的貼片晶振，也始終沒有人設計將IC芯片和晶振合并，這樣將會更大程度減小電路板的空間。答案也不難解釋，如若電路板中的晶振發生損壞，可以在不拆解IC芯片的情況下，直接更換晶振；反之，同時替換芯片和晶振將是多么的復雜繁瑣，且增加成本。

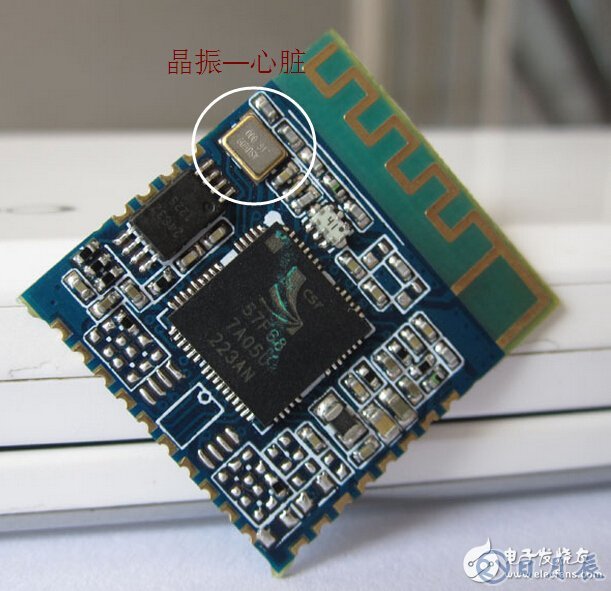

晶振分為無源晶振和有源晶振，在電路板中，無源晶振需要外部的電容電阻等元器件來助起振；有源晶振內部芯片內置起振芯片，無需外部元器件助起振。所以從圖中，可以看到晶振外部密密麻麻的貼著眾多的電容電阻等元器件，可想而知圖中的貼片晶振則為無源晶振。

上圖是一塊藍牙模塊的參考圖，12MHZ，24MHZ，26MHZ，32MHZ都是藍牙模塊中會應用到的頻點。眾多通訊設備，GPS等26M晶振應用最為廣泛。原來小小個被賦予如此重要的角色竟是電路板中的心臟元器件—晶振。

我們都知道，晶振在電子產品中的使用率達到80%，然而晶振是一種頻率元器件，因此不同頻率的晶振，在電路板中的功效也是大不相同。要說晶振頻率有多少種，我們無法義正言辭的告訴大家，晶振廠家永遠都能滿足大家對晶振頻率的需求。一個新的晶振頻率需要反反復復的測試和檢驗，才能正式交貨。

可以用功能強大，和非常神秘來形容我們的晶振，因為你永遠也不能明確晶振的作用到底是什么，只有在不同的平臺，不同的頻率，才會得知較終晶振的功能。我們身邊的電腦周邊電子產品用到的晶振數量也是非常可觀的，從電腦主板，音響，鍵盤，鼠標，顯示器等都有晶振的運用。

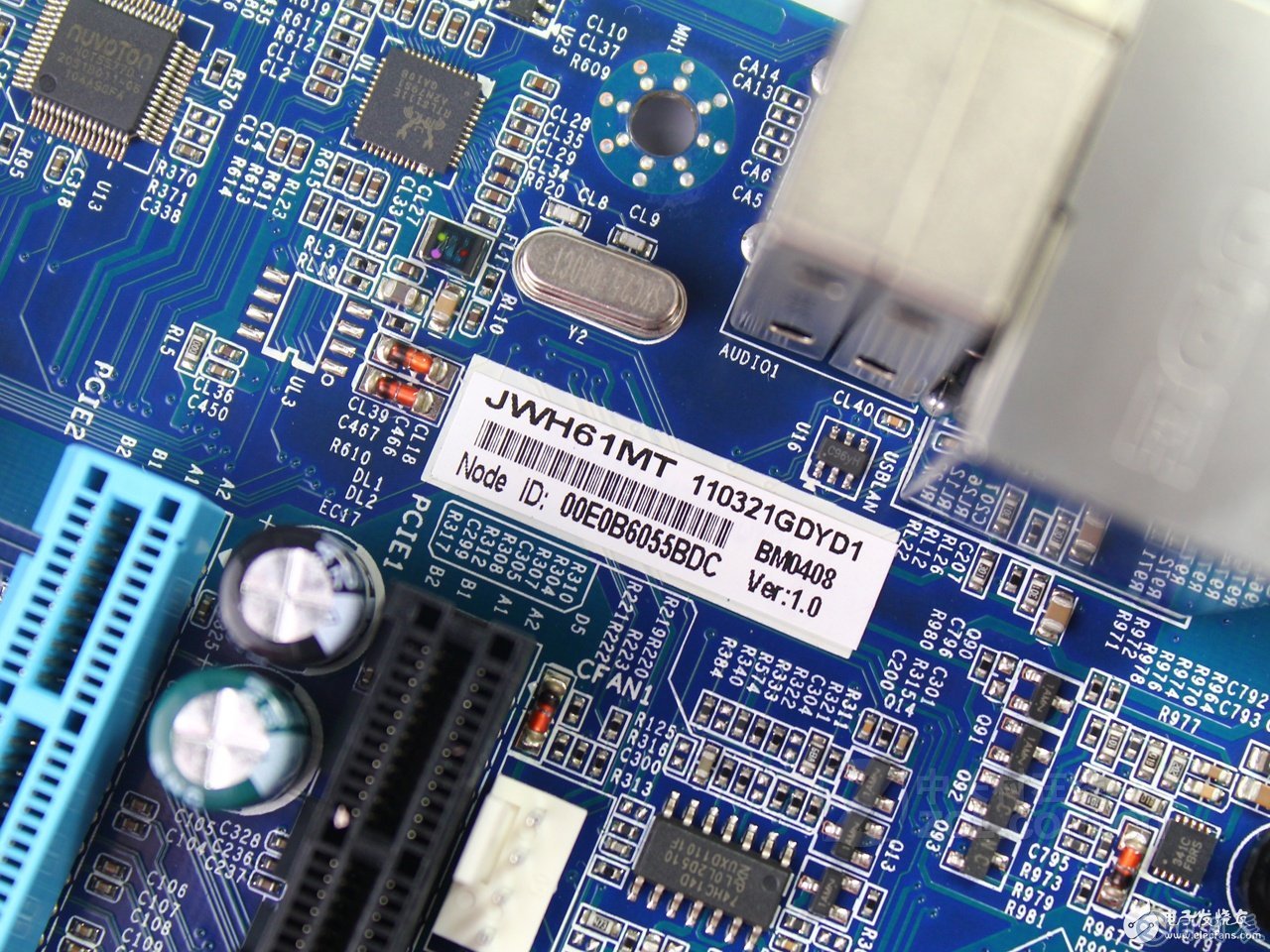

1，主機主板使用晶振頻率

電腦主板常用的晶振封裝在這個晶振小型化趨勢的時代并沒有得到太大的改變，沒有人要求電腦主板超輕薄超小型化，因此49/SMD晶振依然是電腦主板較佳的選擇，在滿足自動貼片機焊接的便捷之時，與當今超小型化的3225晶振，3225晶振相比，電腦主板對49SMD晶振選擇的成本也是得到穩穩的控制。14.318MHZ、24.576、25MHZ、27MHZ晶振是電腦主板常用的晶振頻率，匹配一款RTC時鐘晶振32.768K，通常電腦主板使用的晶振不超過2-3顆，給時鐘提供信號的32.768K晶振是必不可少的。

2，顯示器使用晶振頻率

顯示器也內置晶振，且對晶振的精度要求非常嚴格，如若晶振的頻率偏差過大，會直接造成顯示器無法開機被正常點亮，常用的晶振頻率包括8M/14.31818MHZ、12.000MHZ、24.000MHZ、28.224MHZ

3，藍牙使用晶振頻率

16M晶振是藍牙較常用的頻率，藍牙對晶振封裝有著嚴格的要求，因此使得成本劇增，3225貼片晶振，2520貼片晶振是藍牙較佳的晶振封裝選擇，高端藍牙對對晶振有著超輕薄化的要求，2016貼片晶振，2012貼片晶振也是較適合的。

4，光驅使用晶振頻率

如今電腦主機的光驅也被取代，因此光驅常用的晶振頻率33.8688MHz，16.9344MHz，18.432MHz中前兩者在市場也是少兒見之的。

5，更多電腦周邊

無線模塊：25M

2.5G/3G/4G：40M，44M，32M，14.7456M

網絡傳輸ADSL：12.288MHz，35.328MHz，50.000MHz

6，總結

任何的電子類產品都需要穩定的頻率才能夠正常運行，同時，除此電腦周邊產品對晶振的應用需求之大以外，晶振也被常用于：智能手機、平板電腦、藍牙、數碼產品、LED顯示屏、汽車電子以及高端的航空事業領域。應用于不同的產品要求都有所不同，晶體行業在幾年來也在隨著各種智能產品的橫空出世，不斷的發生改變，以滿足電子行業的市場需求，從以前的大體積插件轉變?yōu)槿缃竦某〕⌒唾N片晶體。精度越來越小，使產品變得更加穩定。
