一、芯片簡介

W78E516B是具有ISP功能的Flash低功耗8位微控制器。它的指令集與標準8052完全兼容，內含64k字節的主ROM、4k字節輔助ROM。4k字節輔助ROM中的裝載程序，可以讓用戶更新位于64k主ROM中的程序內容。W78E516B內含的ROM允許電編程和電讀寫。其引腳排列如圖1所不。

二、硬件電路

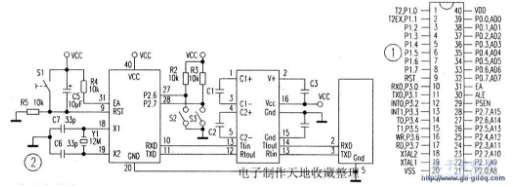

根據芯片ISP功能的特點，通過MAX232電平轉換芯片和PC機232串行口連接，電路如圖2所示。

三、軟件應用

華邦公司提供了中文版的芯片在線編程軟件89IspWriter，其使用方法如下：

1．軟件設置

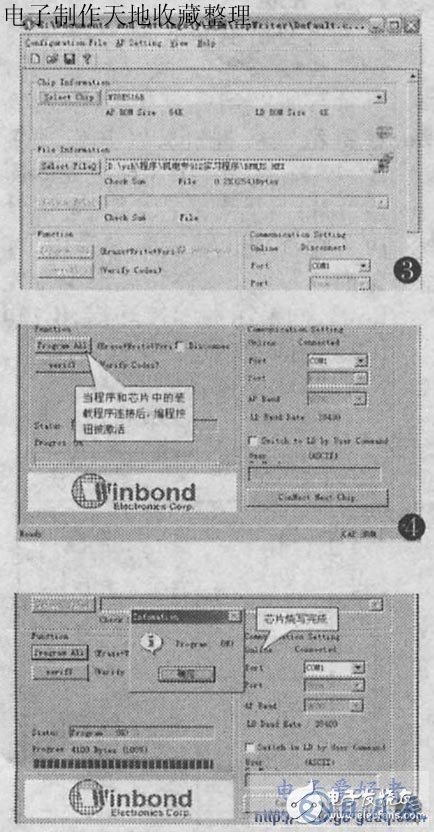

選擇芯片型號，串行端口和要燒寫程序，見圖3。

2．使能ISP

將圖2中S2，S3自鎖按鈕按下后，單片機復位，單擊89IspWriter程序中ConNect NextChip按鈕后，迅速將S2或S3按鈕抬起，此時Isp-Writer程序中的ProgramAll按鈕激活，單片機進入ISP功能狀態．見圖4。

3．燒寫程序

單擊ProgramAll按鈕，啟動燒寫程序，見圖5。

四、說明

在應用ISP功能前，應先將裝載程序loader用編程器燒寫到芯片的輔助ROM中。W78E516B的輔助ROM地址為010000H，利用ISP功能，可方便地?zé)龑懶酒?、調試程序。在具體的應用電路中如用到串口，可在單片機與MAX232芯片通信線之間串接兩個雙位開關，進行電路轉換。
