1．實驗任務

如圖4.13.1所示，P0端口接動態數碼管的字形碼筆段，P2端口接動態數碼管的數位選擇端，P1.7接一個開關，當開關接高電平時，顯示“12345”字樣；當開關接低電平時，顯示“HELLO”字樣。

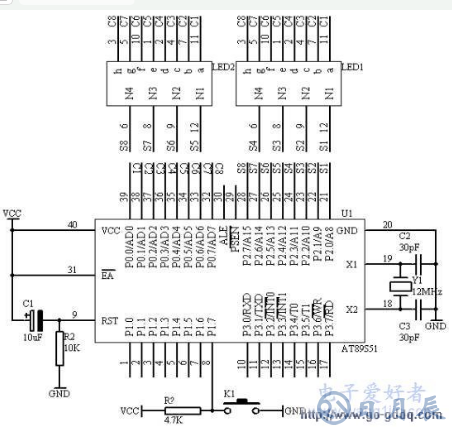

2．電路原理圖

圖4.13.1

3．系統板上硬件連線

（1）．把“單片機系統”區域中的P0.0/AD0－P0.7/AD7用8芯排線連接到“動態數碼顯示”區域中的a－h(huán)端口上；

（2）．把“單片機系統”區域中的P2.0/A8－P2.7/A15用8芯排線連接到“動態數碼顯示”區域中的S1－S8端口上；

（3）．把“單片機系統”區域中的P1.7端口用導線連接到“獨立式鍵盤”區域中的SP1端口上；

4．程序設計內容

（1）．動態掃描方法

動態接口采用各數碼管循環輪流顯示的方法，當循環顯示頻率較高時，利用人眼的暫留特性，看不出閃爍顯示現象，這種顯示需要一個接口完成字形碼的輸出（字形選擇），另一接口完成各數碼管的輪流點亮（數位選擇）。

（2）．在進行數碼顯示的時候，要對顯示單元開辟8個顯示緩沖區，每個顯示緩沖區裝有顯示的不同數據即可。

（3）．對于顯示的字形碼數據我們采用查表方法來完成。

5．程序框圖

圖4.13.2

6．匯編源程序

ORG 00H

START： JB P1.7，DIR1

MOV DPTR，#TABLE1

SJMP DIR

DIR1： MOV DPTR，#TABLE2

DIR： MOV R0，#00H

MOV R1，#01H

NEXT： MOV A，R0

MOVC A，@A+DPTR

MOV P0，A

MOV A，R1

MOV P2，A

LCALL DAY

INC R0

RL A

MOV R1，A

CJNE R1，#0DFH，NEXT

SJMP START

DAY： MOV R6，#4

D1： MOV R7，#248

DJNZ R7，$

DJNZ R6，D1

RET

TABLE1： DB 06H，5BH，4FH，66H，6DH

TABLE2： DB 78H，79H，38H，38H，3FH

END

7．C語言源程序

#include

unsigned char code table1［］={0x06，0x5b，0x4f，0x66，0x6d};

unsigned char code table2［］={0x78，0x79，0x38，0x38，0x3f};

unsigned char i;

unsigned char a，b;

unsigned char temp;

void main（void）

{

while（1）

{

temp=0xfe;

for（i=0;i《5;i++）

{

if（P1_7==1）

{

P0=table1［i］;

}

else

{

P0=table2［i］;

}

P2=temp;

a=temp《《（i+1）;

b=temp》》（7-i）;

temp=a|b;

for（a=4;a》0;a--）

for（b=248;b》0;b--）;

}

}

}
