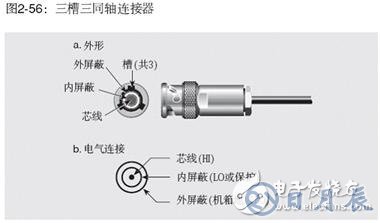

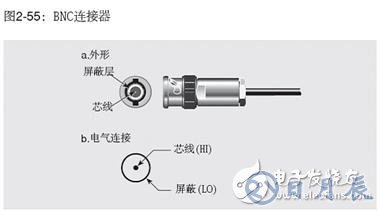

靜電計、皮安計和SMU［1］的測量工作中使用兩種通用類型的連接器。圖2-55所示的BNC連接器［2］是一種同軸連接器。它包括中心導體和外殼或屏蔽連接，而圖2-56所示的三同軸連接器則包括中心導體、內屏蔽和外屏蔽。

BNC連接器的中心導體連到輸入HI端，而外殼連到輸入LO端。注意，外殼可以直接在儀器上連到機箱地。

三同軸連接器［3］的中心導體連到HI端。內層屏蔽連到LO端或保護端，而外層屏蔽通常連到機箱地。然而，對某些SMU來說，外層屏蔽連到LO端（公共端），并允許對地浮空。關于三同軸電纜和保護技術的更多的信息請見下面的討論。

為了保持高絕緣電阻，在所有連接器的各個導體之間要使用合適的絕緣材料。為此，大多數高質量的BNC和三同軸連接器在導體之間都使用聚四氟乙烯來絕緣。

三同軸連接器有兩槽和三槽兩種結構。三槽連接器［4］的設計是近年來出現的，其目的是避免在試圖使BNC連接器和三同軸連接器配接時，引起連接器損壞。大多數新的設備都使用三槽連接器設計。此外還有在這兩種連接器之間進行變換的適配器。
