星形-三角形減壓起動用于定子繞組在正常運行時接為三角形的電動機。在電動機起動時將定子繞組接成星形，實現減壓起動。正常運轉時再換接成三角形接法。

電動機脫離三相電源的同時，給定子繞組接入一直流電源，使直流電流通入定子繞組。于是在電動機中便產生一方向恒定的磁場，使轉子受一與轉子轉動方向相反的F力的作用，于是產生制動轉矩，實現制動。直流電流的大小一般為電動機額定電流的0.5—1倍。由于這種方法是用消耗轉子的動能(轉換為電能)來進行制動的，所以稱為能耗制動。這種制動能量消耗小，制動準確而平穩，無沖擊，但需要直流電流。在有些機床中采用這種制動方法。

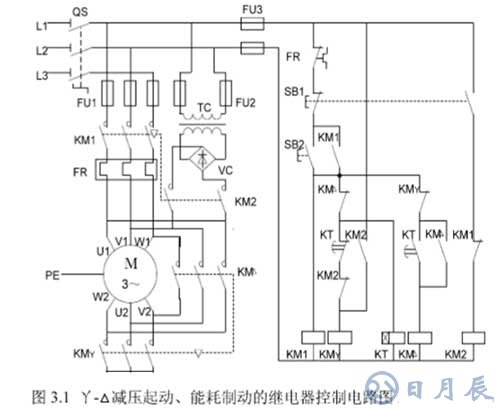

圖3.1中主電路通過三組接觸器主觸點將電動機的定子繞組接成三角形或星形，即KM1、KMY主觸點閉合時，繞組接成星形;KM1、KM△主觸點閉合時，接為三角形;KM2主觸點閉合時定子繞組通過變壓器TC接入一直流電源，轉子受到反方向力的作用，產生能耗制動使電機停止。

電路的工作過程如下：

按下起動按鈕SB2，時間繼電器KT和接觸器KM1同時通電吸合，KM1的常開主觸點閉合，將定子接入電源，同時接通KMY使電動機在星形連接下起動;經一定延時，KT的常閉觸點斷開，KMY斷電復位，接觸器KM△通電吸合;KM△的常開主觸點將定子繞組接成三角形，使電動機在額定電壓下正常運行;按下停止按鈕SB1，KM1斷開，KM2、KMY吸合，電機通過變壓器TC向定子繞組接入一直流電源，實現能耗制動。

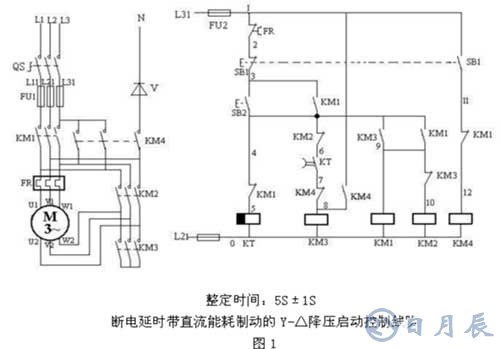

時帶直流能耗制動的星三角降壓?jiǎn)?dòng)控制線路圖

按下SB2，KT線圈、KM3線圈和KM1線圈得電，電動機接成Y形降壓?jiǎn)?dòng);KM1得電的同時KT線圈失電。經過整定時間(5S)后，KM3線圈失電，解除Y形連接同時KM2線圈得電，電動機接成△形全壓運行。當按下SB1時，KM1和KM2線圈失電解除△全壓運行，同時KM3和KM4線圈得電電動機能耗制動;放開SB1，電動機停車和能耗制動結束。
