1、電壓互感器V/V接法

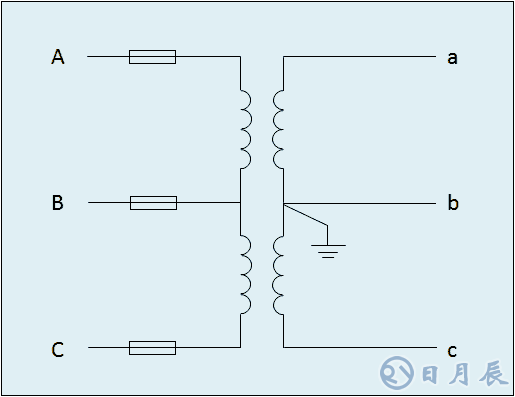

V/V接法原理圖

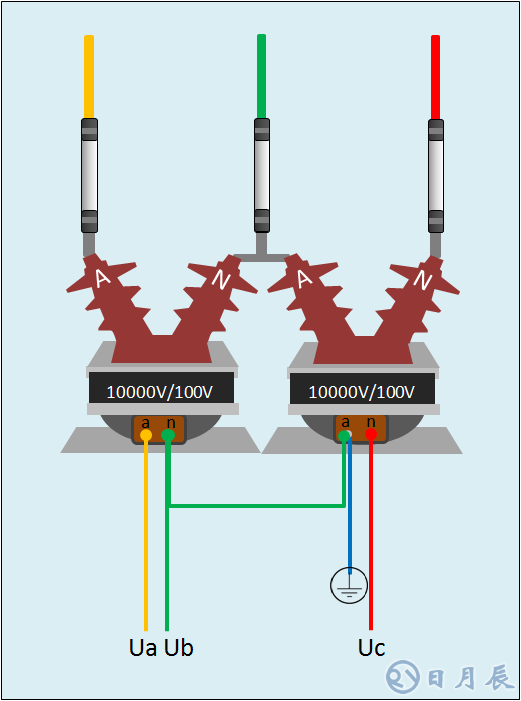

V/V接法3D示意圖

2、電壓互感器Y/Y接法

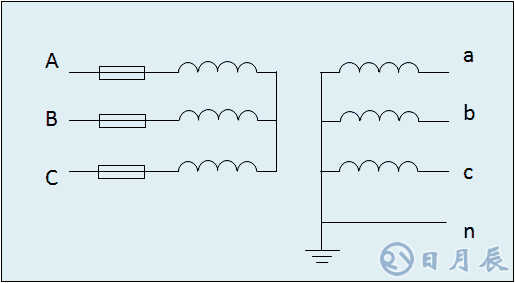

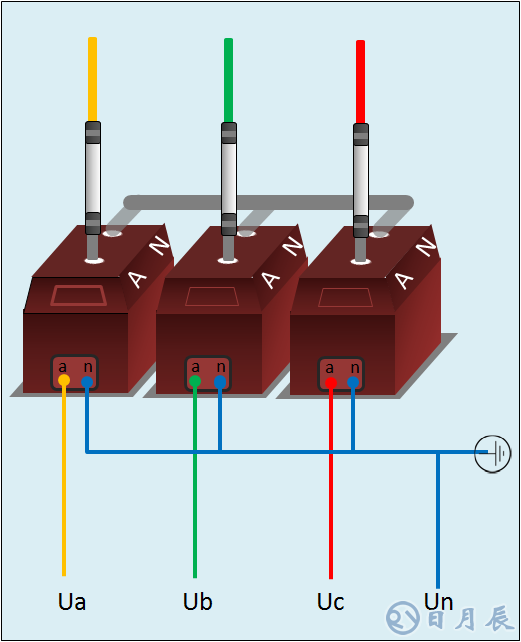

Y/Y接法原理圖

Y/Y接法3D示意圖

3、電流互感器不完全星型接法

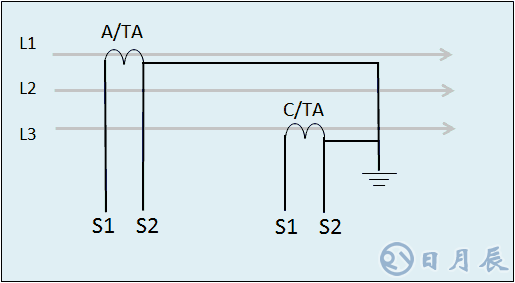

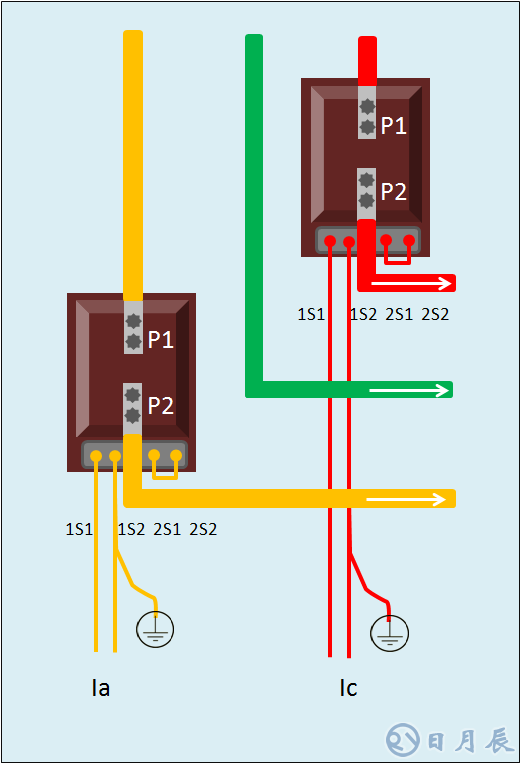

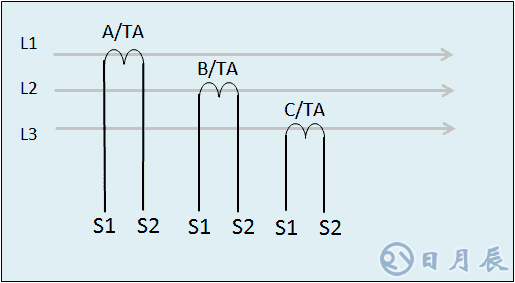

電流互感器不完全星型接法原理圖

電流互感器不完全星型接法3D示意圖

4、電流互感器星型接法

星型接法原理圖（適用10kV以上）

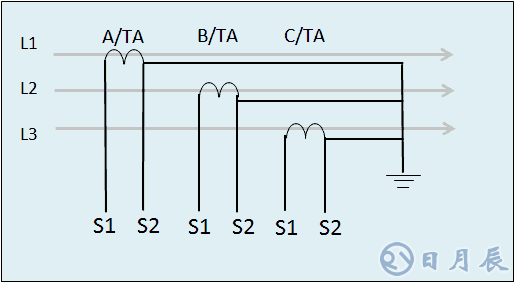

星型接法原理圖（適用400V）

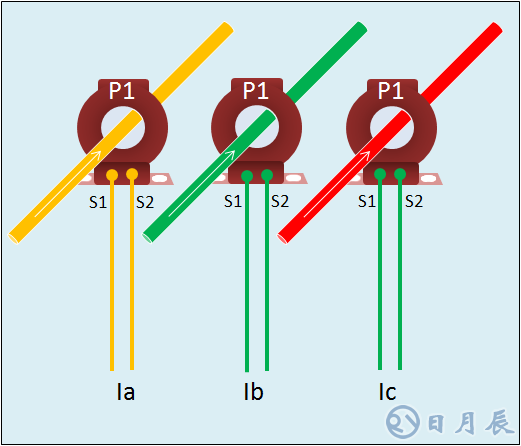

星型接法3D示意圖（400V）

5、電能表接線示意圖

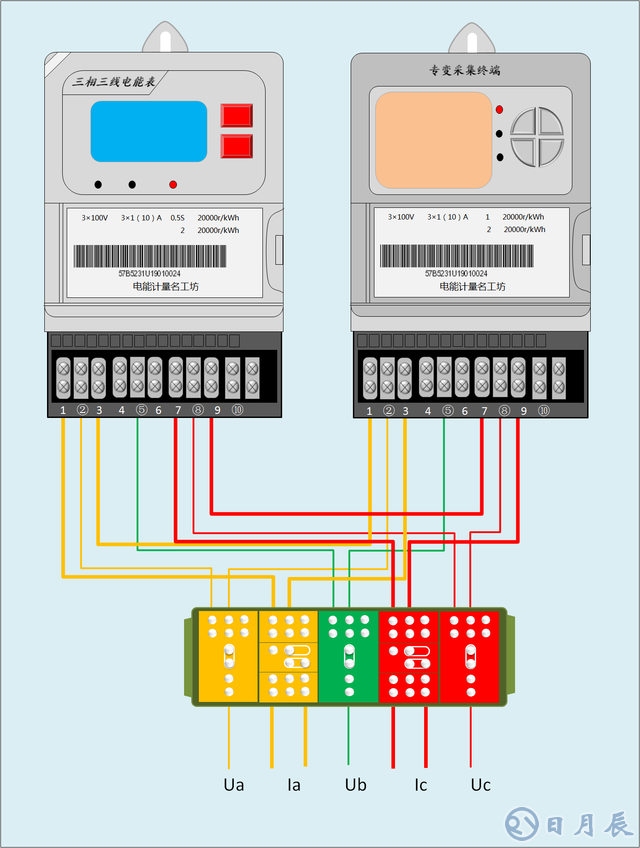

三相三線電能表組合接線示意圖

（3*100V電能表+3*100V專變采集終端）

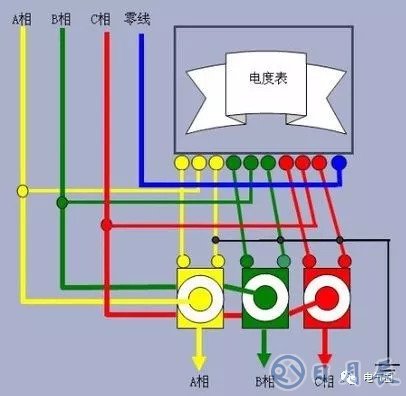

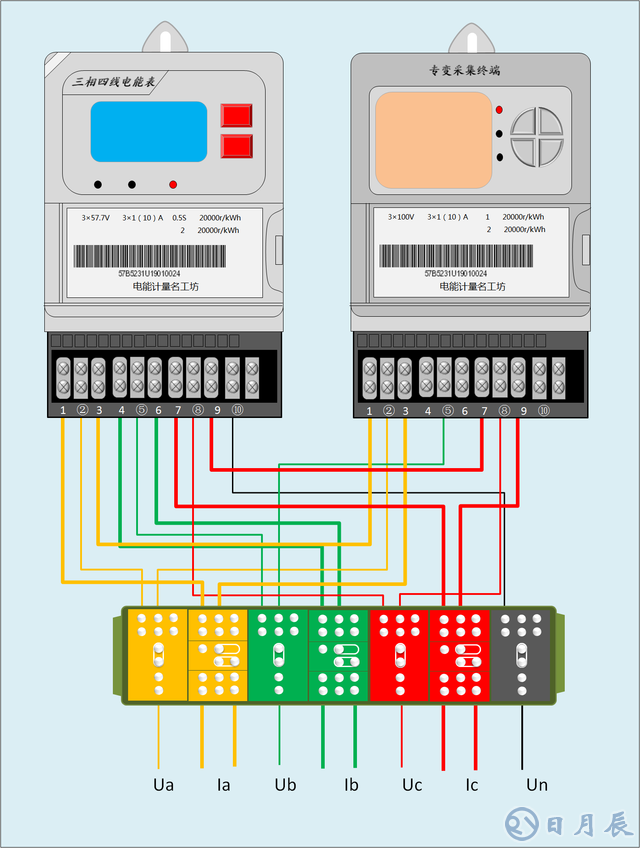

三相四線電能表組合接線示意圖

（3*57.7V電能表+3*100V專變采集終端）

三相四線電能表組合接線示意圖

（3*220V電能表+3*220V專變采集終端）

特殊說明

400V電流互感器不需要接地，只有10V及以上的電流互感器非極性端才須接地。在接線過程中強烈推薦采用分相接地的方式，而且電流回路與電壓回路分開接地。
