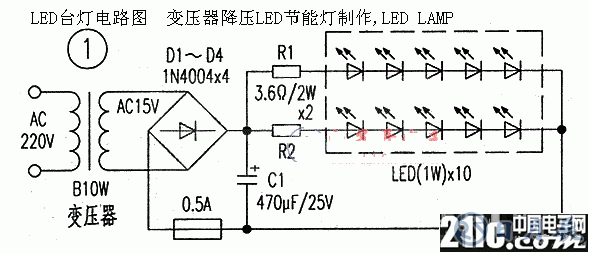

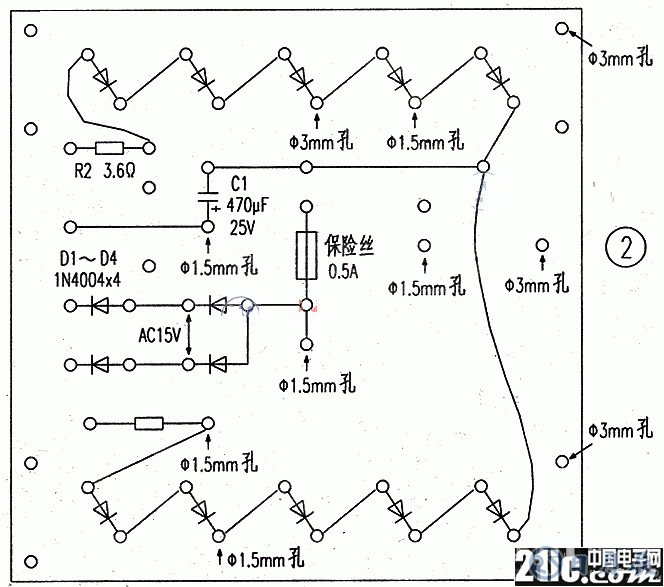

最近筆者設想著用變壓器降壓的簡單電路來制作大功率LED節能燈，效率可達80%左右。原理圖如圖1所示。線路板排列如圖2所示，電子元件如圖3(略)所示。一目了然。

筆者用家中的小型10W變壓器制作大功率LED節能燈，雖然價格比電容器貴。但是節約了電耗和電費，因為電路簡單和節省費用.筆者設計制作的燈具基板.用玻璃纖維板制作。加工時.在相應的位置上打孔。整流部分和電阻、電容用上1.3mm的空心銅鉚釘，燈珠就不用鉚釘了。線路板基本焊好的樣品.如圖4(略)所示。

此燈按照原理圖和照片所示焊接安裝好后，在通電前要檢查核對一下，無誤后，一般都會正常工作，發出耀眼的白光。

通電后，筆者實測，每個回路串聯電流是155mA，5個燈珠總電壓是14V.3.6Ω電阻上電壓是0.55V.計燈珠上功耗是2×2.17W.電阻2×0.083W.總計約4.6W。一般小型變壓器效率為90%。本燈總耗電是5W 25.8W。發光燈珠功耗超過85%，是比較高效的大功率節能燈具。

電阻R1、R2起到兩串聯燈珠的平衡作用，譬如在燈珠都短路損壞時，保險絲(0.5A)起到保護變壓器的作用。一般是不能取消的，電解電容C1起到升高一點電壓的作用，保持整流電路的效能的。

在此筆者試驗制作的燈具就完成了.實際觀察后.本燈具約等于15W的日光燈亮度，但是耗電比日光燈節省很多了，是只綠色環保節能燈具，適合電子愛好者DIY模仿制作。

另外一般圖紙是12大功率燈珠，制作的LED節能燈效率也在80%以上.總亮度約等于20W日光燈的亮度，實驗參數是6個燈珠上的電壓是17V，電阻上電壓是0.65V，串聯回路電流是180mA。燈珠上功耗是2×3W.電阻上功耗是2×0.178W.總計功耗是約6.5W，加上變壓器損耗.總功耗7.2W左右，是高效率的燈具，燈具總亮度約等于20W日光燈的亮度。缺點是變壓器比較笨重，比較貴。

至此.簡單電路的大功率LED節能燈的設計制作，筆者介紹完了。
