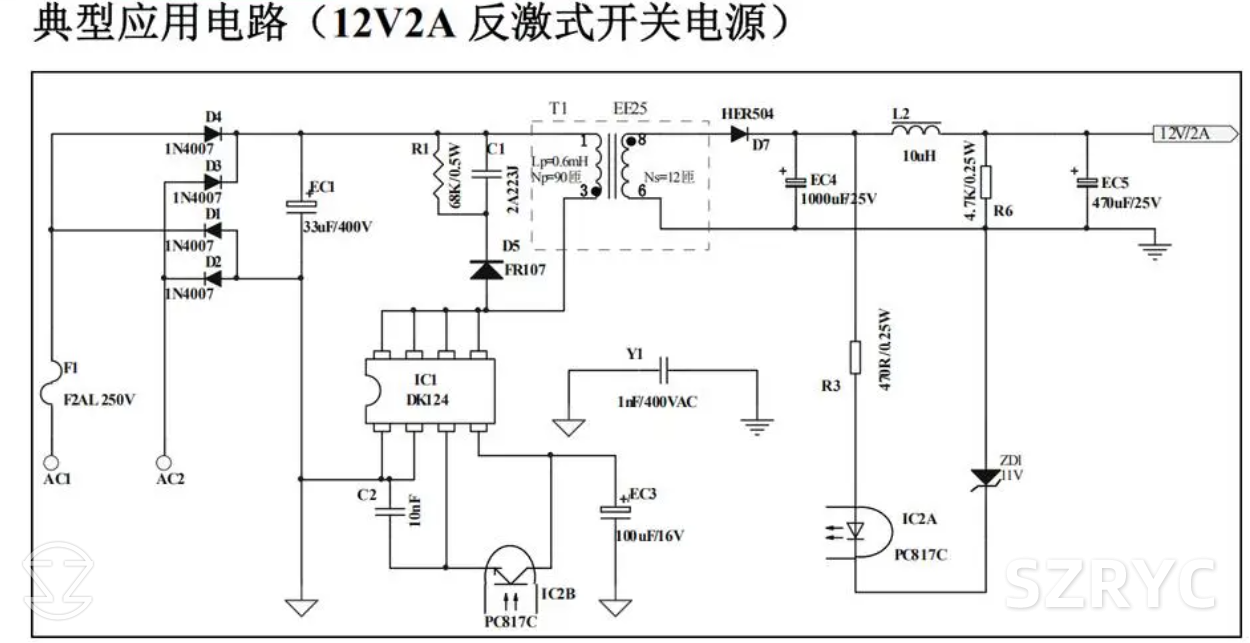

首先看一個電路

反激式開關電源（Flyback Converter）是一種常用的DC-DC轉換器，廣泛應用于小功率電源，如充電器、適配器等，提供隔離型的電源解決方案。下面是一個12V 2A反激式開關電源的工作原理詳解：

### 基本原理

反激式開關電源通過一個高頻開關管（通常是MOSFET）和一個變壓器來實現電壓的轉換和隔離。它的工作可以分為兩個主要階段：導通（On）階段和關斷（Off）階段。

### 導通階段

1. 開關管導通時，輸入電壓通過開關管對變壓器初級側施加電壓。
2. 變壓器初級側的電流隨時間線性增加，儲存能量。
3. 變壓器次級側由于變壓器的作用產生感應電壓，但此時由于二極管的方向，次級側的電流很小或不流動。

### 關斷階段

1. 開關管關閉，初級側電流突然下降，變壓器初級側的磁場開始塌陷。
2. 變壓器次級側產生的感應電壓使得二極管導通，次級側的電流開始流動，向負載和輸出電容供電，輸出電容開始充電，為負載提供穩定的電壓和電流。
3. 由于變壓器的能量傳遞，初級側的能量通過次級側傳遞給負載，完成能量轉換。

### 關鍵組件

- **開關管（MOSFET）**：用于控制電源的導通和關斷。
- **變壓器**：用于電能的傳遞和隔離，同時實現電壓的轉換。
- **二極管**：在關斷階段提供路徑，使得次級側的電流能夠流向負載。
- **輸出電容**：平滑輸出電壓，提供穩定的輸出。

### 控制策略

反激式開關電源通常采用PWM（脈寬調制）或者PFC（功率因數校正）控制策略來調節輸出電壓和電流，確保輸出的穩定性?？刂破鲿?huì)根據輸出電壓和電流的反饋，調整開關管的導通時間（即脈寬），以維持輸出電壓和電流的穩定。

### 優點

- 簡單、成本低。
- 提供電氣隔離。
- 適用于低至中等功率應用。

### 缺點

- 在高負載和高輸出電壓下效率較低。
- 輸出紋波較大，可能需要額外的濾波。

反激式開關電源因其結構簡單、成本低廉而被廣泛應用。然而，設計時需要仔細選擇和設計變壓器、開關管和控制策略，以確保電源的效率、穩定性和可靠性。
